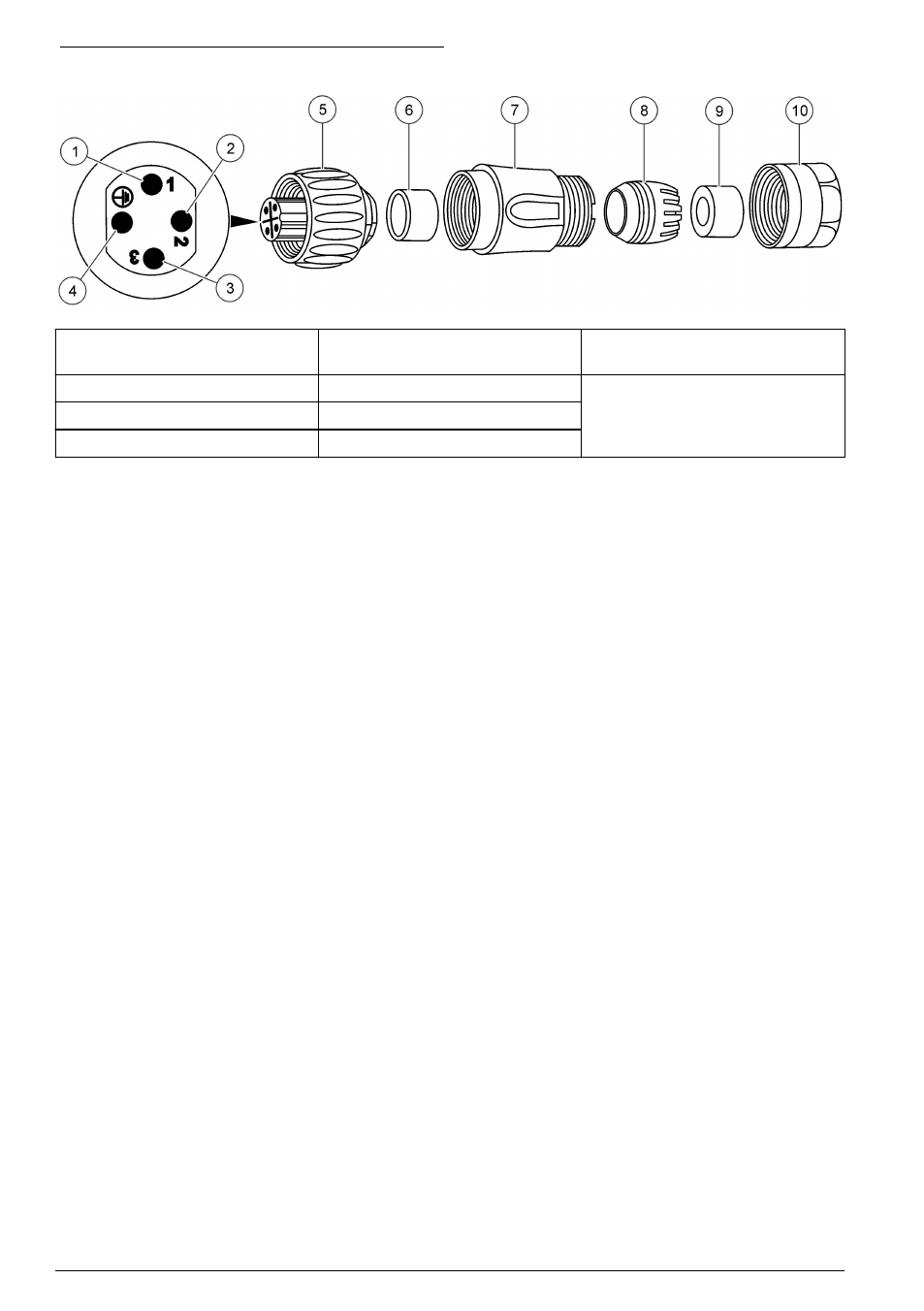

Rysunek 4 Złącze kabla zasilania sieciowego
1 Przewód fazowy 5 Styk żeński z nakrętką
zabezpieczającą
9 Uszczelka gumowa
2 Przewód neutralny 6 Uszczelka gumowa 10 Nakrętka zaciskająca kabel
3 Nieużywana 7 Korpus głównego złącza
4 Przewód uziemiający 8 Pierścień zaciskowy
Rozmontować złącze odkręcając dwa końce złącza (Nr 1 i 6 na Rysunek 4 ) od korpusu głównego.
Przeprowadzić kabel zasilania przez elementy składowe złącza 6 do 2. Następnie podłączyć kabel
zasilania do styku żeńskiego (Nr 1 na
Rysunek 4 ).
Zmontuj ponownie złącze i zasilaj przyrząd zgodnie ze specyfikacjami podanymi na tabliczce
produktu (Nr 9 na
Rysunek 1 na stronie 167). Podłącz złącze kabla zasilania do gniazda zasilania
przyrządu (Nr 6 na Rysunek 1 na stronie 167) po uprzednim odkręceniu pokrywy ochronnej gniazda.
Wyjścia analogowe
Do rejestrowania pomiarów wykonywanych przez przyrząd (przewodności lub temperatury)
wykorzystywane jest wyjście analogowe. Zalecane jest używanie standardowego kabla (oznaczenie
08319=A=0005), który może być zakupiony u miejscowego przedstawiciela Hach Lange. Ten kabel
powinien być podłączony następująco:
• Biały: styk 1+
• Czerwony: styk 1-
• Niebieski: styk 2+
• Czarny: styk 2-
• Pomarańczowy: nie używany
Podłączyć do gniazda wyjściowego 4–20 mA (Nr 4 na Rysunek 1 na stronie 167) po uprzednim
odkręceniu pokrywy ochronnej gniazda.
Złącze kalibracji przewodności elektrycznej
Kalibracja elektyczna jest wykorzystywana do wyeliminowania błędu elektronicznego testowanego
systemu, zgodnie z normą ASTM D 5391. Złącze gniazda kalibracji przewodności (Nr 5
na
Rysunek 1 na stronie 167) jest podłączone do certyfikowanego precyzyjnego rezystora (200 kΩ)
dla symulowania rezystywności ultra czystej wody.
Tylko systemy używające modeli 8310, 8314 i 8315 czujników Polymetron posiadają kabel i złącze
mogące uzyskać tego rodzaju kalibrację. W tym przypadku po prostu odłącz kabel od czujnika
i podłącz go do gniazda kalibracji przewodności przyrządu po uprzednim odkręceniu pokrywy
ochronnej gniazda. Następnie postępuj zgodnie z instrukcjami podanymi w podręczniku użytkownika
testowanego systemu w celu przeprowadzenia kalibracji elektronicznej przy wartości 200 kΩ.
