4 Introduire le câble dans le capteur en le passant par le presse-
étoupe.
5 Ouvrir les bornes de raccordement à l'aide d'un tournevis
6 Enficher les extrémités des conducteurs dans les bornes ouvertes
suivant le schéma de raccordement
7 Bien serrer les bornes de raccordement à l'aide d'un tournevis
8 Vérifier la bonne fixation des conducteurs dans les bornes en tirant
légèrement dessus
9 Serrer bien l'écrou flottant du presse-étoupe. L'anneau d'étan-
chéité doit entourer complètement le câble
10 Revisser le couvercle du boîtier
Le raccordement électrique est maintenant terminé.
5 .3 Schéma de raccordement boîtier à chambre
unique
3
5
1
2
4
R
2 0 - 2 5 3 V A C
2 0 - 7 2 V D C
A
B
L N
1 2 3 4 5 6 7 8
0,5 g / cm3
0,7 g / cm3
3 4 5 6 7 8
+

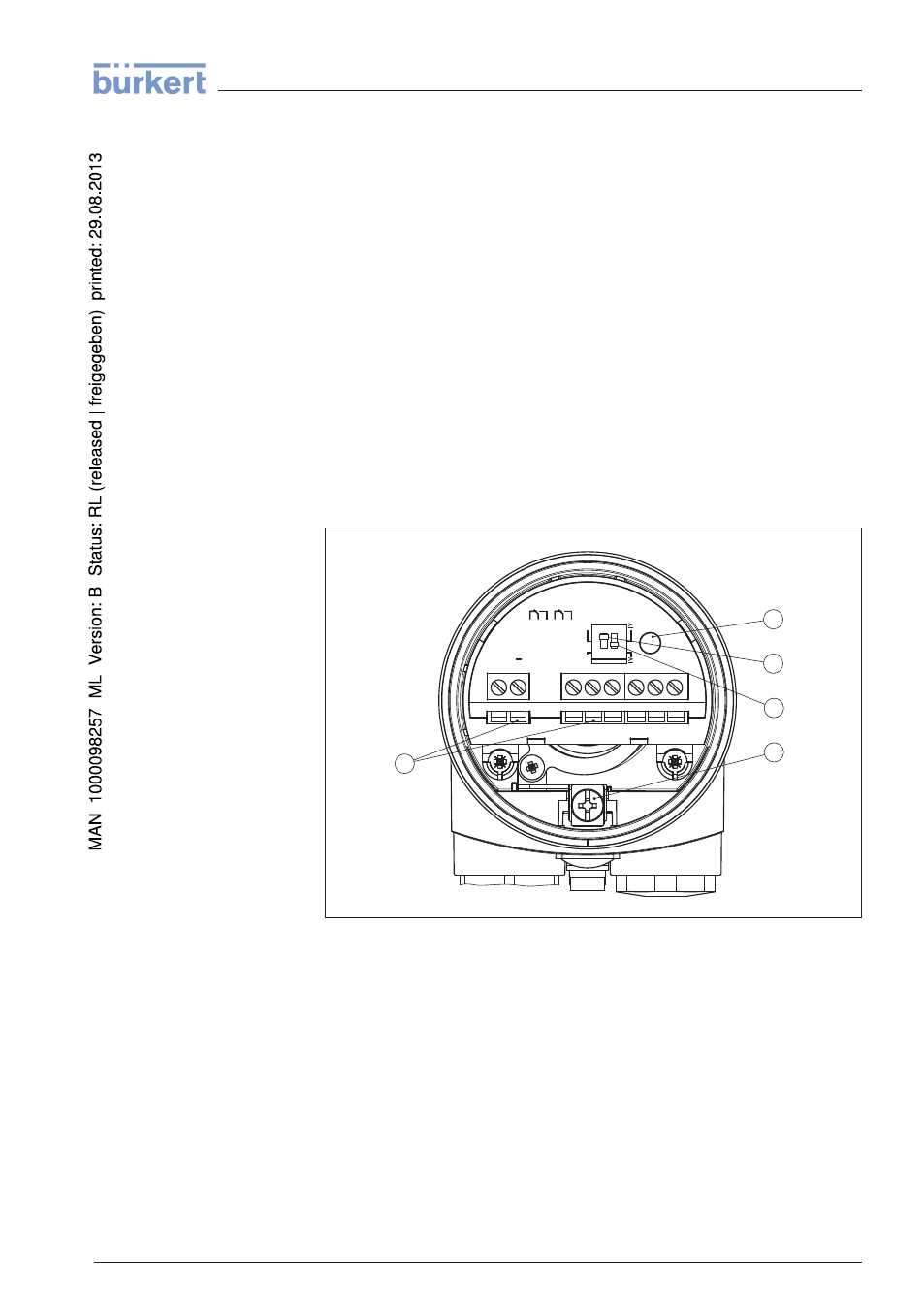

Fig. 10: Compartiment électronique et de raccordement boîtier à chambre
unique
1 Témoin de contrôle
2 Commutateur DIL pour inversion du mode de fonctionnement
3 Commutateur DIL pour adaptation du point de commutation
4 Borne de mise à la terre
5 Bornes de raccordement
Nous recommandons de raccorder le détecteur LEVEL SWITCH 8112
de telle façon que le circuit de commutation soit ouvert en cas de
signalisation de seuil atteint, de rupture de ligne ou de panne (sécurité
positive).
Compartiment électro-
nique et de raccorde-
ment
Schéma de raccorde-
ment
LEVEL SWITCH 8112 • - Relais (DPDT) 19
5 Raccordement à l'alimentation de tension
