Raccordement électrique
REMARQUE La pression de commande en pilotage pneumatique dépend de la pression du fluide
traversant; elle doit se monter au maximum à 8 bars!
Observez le domaine de pression admissible sur la plaquette signalétique!
Différence de pression entre raccords 1 et 3/5
≥ 2 bars
ATTENTION!
ATTENTION!
Veiller en vissant la prise d’appareil avec la bobine à une application parfaite du joint
plat!
Fluides
• Air comprimé filtré (grandeur max. des particules 10 µm), de préférence sans huile, le fonctionnement
avec de l’air huilé est possible; gaz neutres
• Matière du joint: NBR ou PUR pour vannes 3/2 et 5/2
NBR pour vannes 5/2 à impulsion et vannes 5/3
• Température admissible du fluide: -10 à +50° C
• Température ambiante admissible: -10 à +55° C
• Domaine de pression de service: 2 - 8 bars

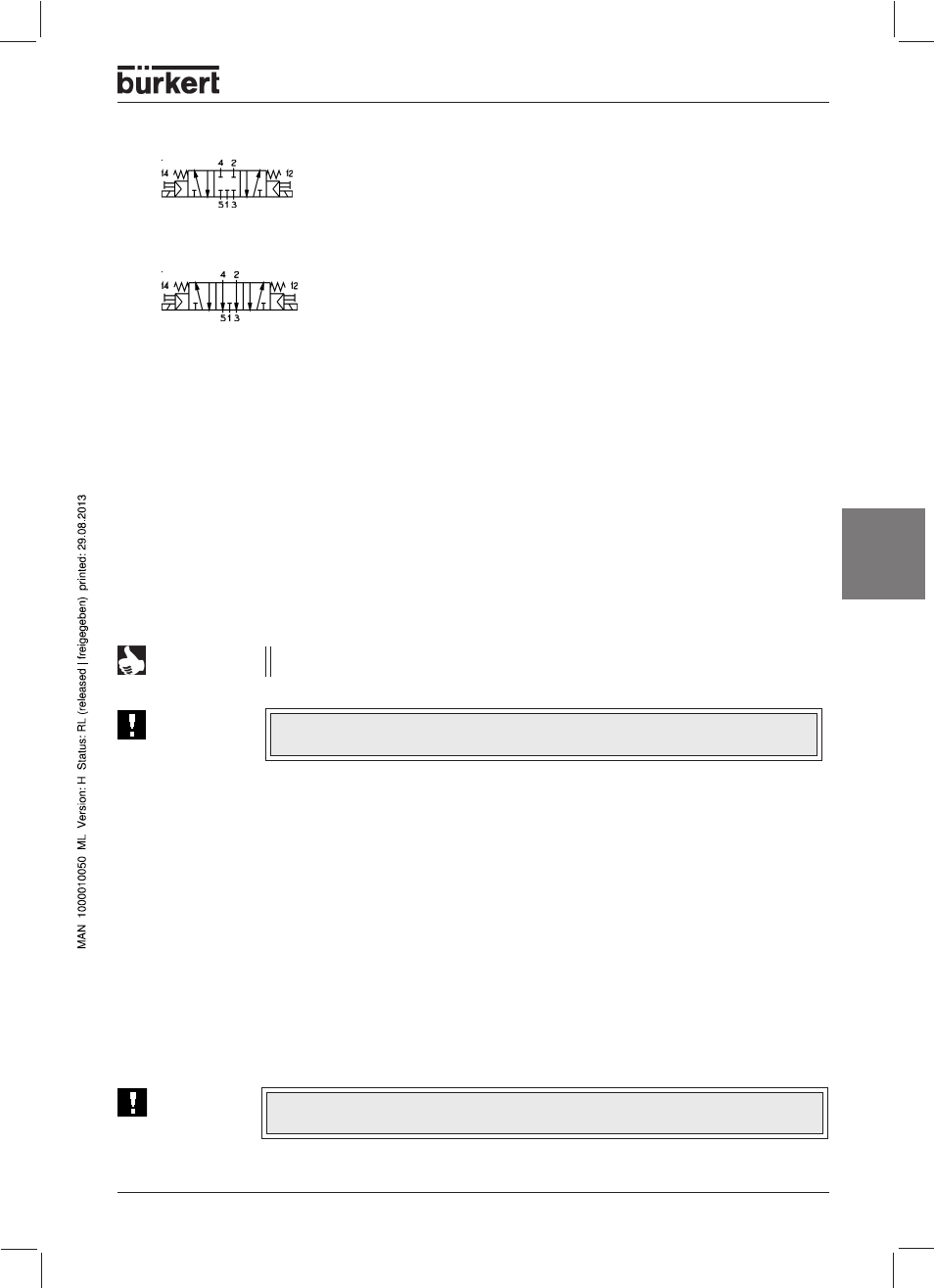

Vanne à 5/3 voies:
tous les raccordements bloqués en position médiane
Vanne à 5/3 voies:
en position médiane, sorties 2 et 4 à l’air libre; raccord de pression 1 bloqué
• Lisez sur la plaquette signalétique la tension, la puissance électrique, le genre de protection et de
courant!
• Tolérance de tension ±10%
• Raccordement électrique: prise d’appareil type 2508 sur les fiches de raccordement de la bobine (couple
de serrage de la fixation: 1 Nm)
• Mode de protection IP 65 (seulement en relation avec la prise d’appareil type 2508)
• La prise d’appareil peut être montée inversée de 4 x 90° pour le choix du passage du câble
• Autres possibilités de raccordement électrique, voir type 6014, resp. 8640
