56
6.1.2. Plaque signalétique
homologation
Numéro d’enregistrement
Température ambiante admissible
Température de fluide maximale admissible
T med. Max. 160°C
T Umg. -15°C bis 60°C
Reg.Nr. XXXXX
0036
Organisme de surveillance
Symbole de certification

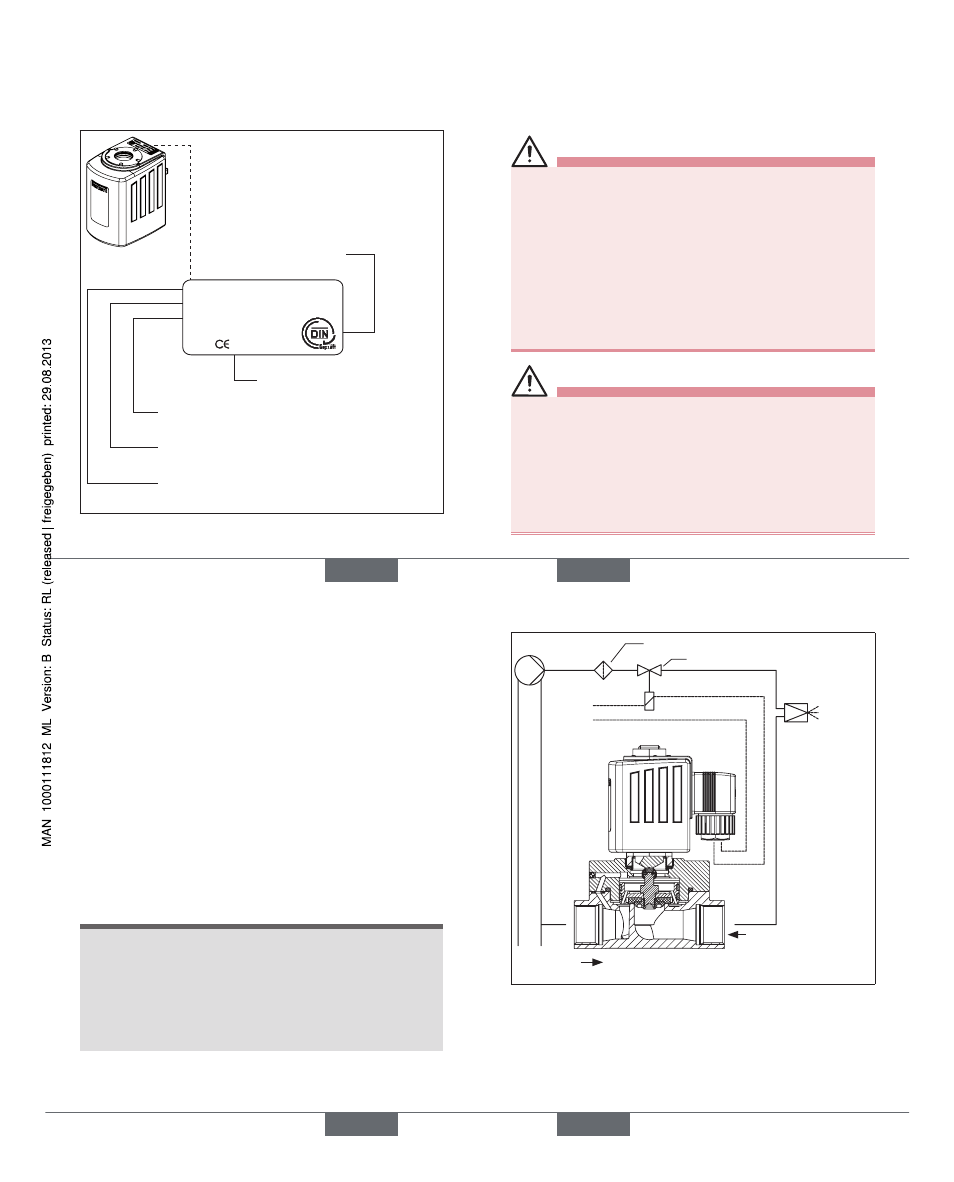

Fig. 2 : Emplacement et description de la plaque supplémentaire
français 57
7. monTage
7.1. consignes de sécurité
Danger !
Risque de blessures dы а la présence de haute
pression dans l'installation !
• Avant de desserrer les conduites et les vannes, cou-
pez la pression et purgez l'air des conduites.
Risque de choc électrique !
• Avant d'intervenir dans le système , coupez la tension et
empêchez toute remise sous tension par inadvertance !
• Veuillez respecter les réglementations en vigueur pour
les appareils électriques en matière de prévention des
accidents ainsi qu'en matière de sécurité !
avertissement !
Risque de blessures dы а un montage non conforme !
• Le montage doit être effectué uniquement par un person-
nel qualifié et habilité disposant de l'outillage approprié !
Risque de blessures dы а la mise en marche involon-
taire de l'installation et le redémarrage non contrôlé !
• Empêchez tout actionnement involontaire de l'installation.
• Garantissez un redémarrage contrôlé après le montage.
français
58
7.2. avant le montage
Position de montage :
Position de montage indifférente.
De préférence avec l’entraînement en haut.
→
Préalablement au montage, vérifier si les tuyaux ne pré-
sentent pas de salissures et les nettoyer le cas échéant.
7.3. montage
→
Maintenez l’appareil sur le boîtier à l’aide d’un outil
approprié (clй а fourche) et vissez-le dans la tuyauterie.
→
Observer le sens du flux :
Sens du débit contraire au sens indiqué par la flèche
sur le corps.
remarque!
Attention risque de rupture !
• La bobine ne doit pas être utilisée comme levier.
Les tuyauteries encrassées par des matériaux
d’étanchéité peuvent être à l’origine de pannes !
• Ne pas étancher les raccords de tuyauteries avec du
chanvre ou une bande PTFE.
français 59
Filtre d’impuretés en amont
Vanne de départ
Retour de la buse
Dispositif d‘arrêt de sécurité
Fig. 3 : Montage
français
Type 5407
