50
Spannung und Stromart laut Typschild beachten.
Gerätesteckdose (zugelassene Typen siehe Datenblatt)
→
festschrauben, dabei max. Drehmoment 1Nm beachten.
Korrekten Sitz der Dichtung überprüfen.
→
Schutzleiter anschließen und elektrischer Durchgang
→
zwischen Spule und Gehäuse prüfen.
deutsch 51
warTung, 8.
FEhlErBEhEBung
sicherheitshinweise 8.1.
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
Vor dem Lösen von Leitungen und Ventilen den Druck •
abschalten und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
Vor Eingriffen in das Gerät oder die Anlage, • Spannung
abschalten und vor Wiedereinschalten sichern!
Die geltenden Unfallverhütungs- und Sicherheitsbe-
•
stimmungen für elektrische Geräte beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßer Installation!
Die Installation darf nur autorisiertes Fachpersonal mit •
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten
der Anlage und unkontrollierten Wiederanlauf!
Anlage vor unbeabsichtigtem Betätigen sichern. •
Nach der Installation einen kontrollierten Wiederanlauf •
gewährleisten.
deutsch
52
spulenmontage 8.2.
WarnunG!
Mediumsaustritt!
Beim Lösen einer festsitzenden Mutter kann Medium
austreten.
Festsitzende Mutter nicht weiterdrehen. •
Stromschlag!
Bei nicht angeschlossenem Schutzleiter besteht die
Gefahr des Stromschlags!
Schutzleiterkontakt nach der Spulenmontage prüfen. •
Überhitzung, Brandgefahr!
Der Anschluss der Spule ohne vormontiertes Ventil führt
zur Überhitzung und zerstört die Spule.
Spule nur mit vormontiertem Ventil anschließen. •
Montage der Spule:
WarnunG!
Gefahr durch Stromschlag bei falscher Montage der
Spule!
Bei der Montage beachten, dass die Spule fest auf •
dem Gehäusedeckel aufsitzt damit der Schutzleiteran-
schluss der Spule Verbindung zum Ventilgehäuse hat.
deutsch 53
Spulengehäuse auf Kernführungsrohr aufstecken.
→
Spule mittels Mutter verschrauben.
→
hinWeis!
Geräteschaden durch falsches Werkzeug!
Mutter immer mit einem Gabelschlüssel festschrauben.
Bei der Verwendung anderer Werkzeuge (z. B. Zange)
kann das Gerät beschädigt werden.
Mutter
Kernführungsrohr
O-Ring
Verdrehsicherung

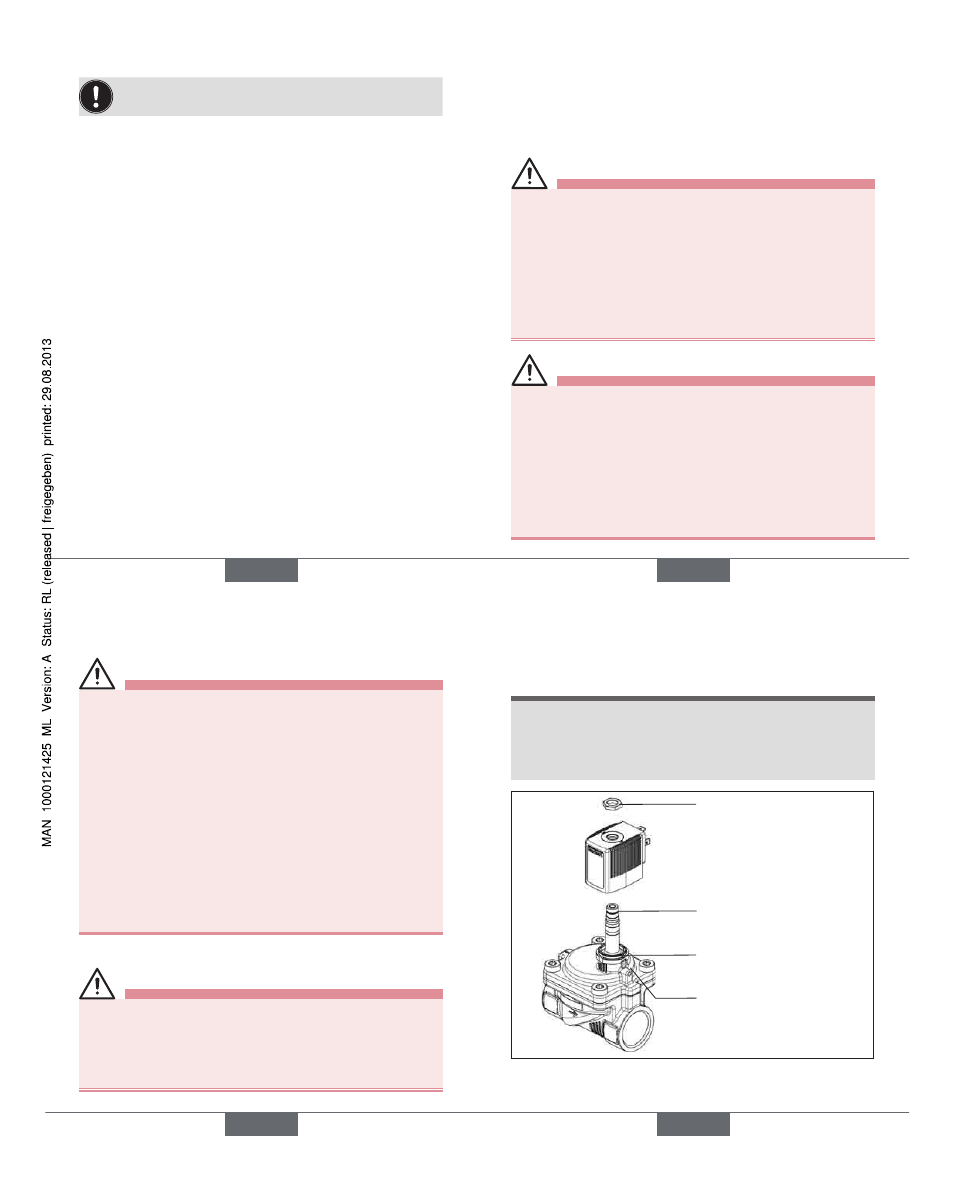

Spulenmontage Bild 4:
deutsch
Typ 5281 EV
