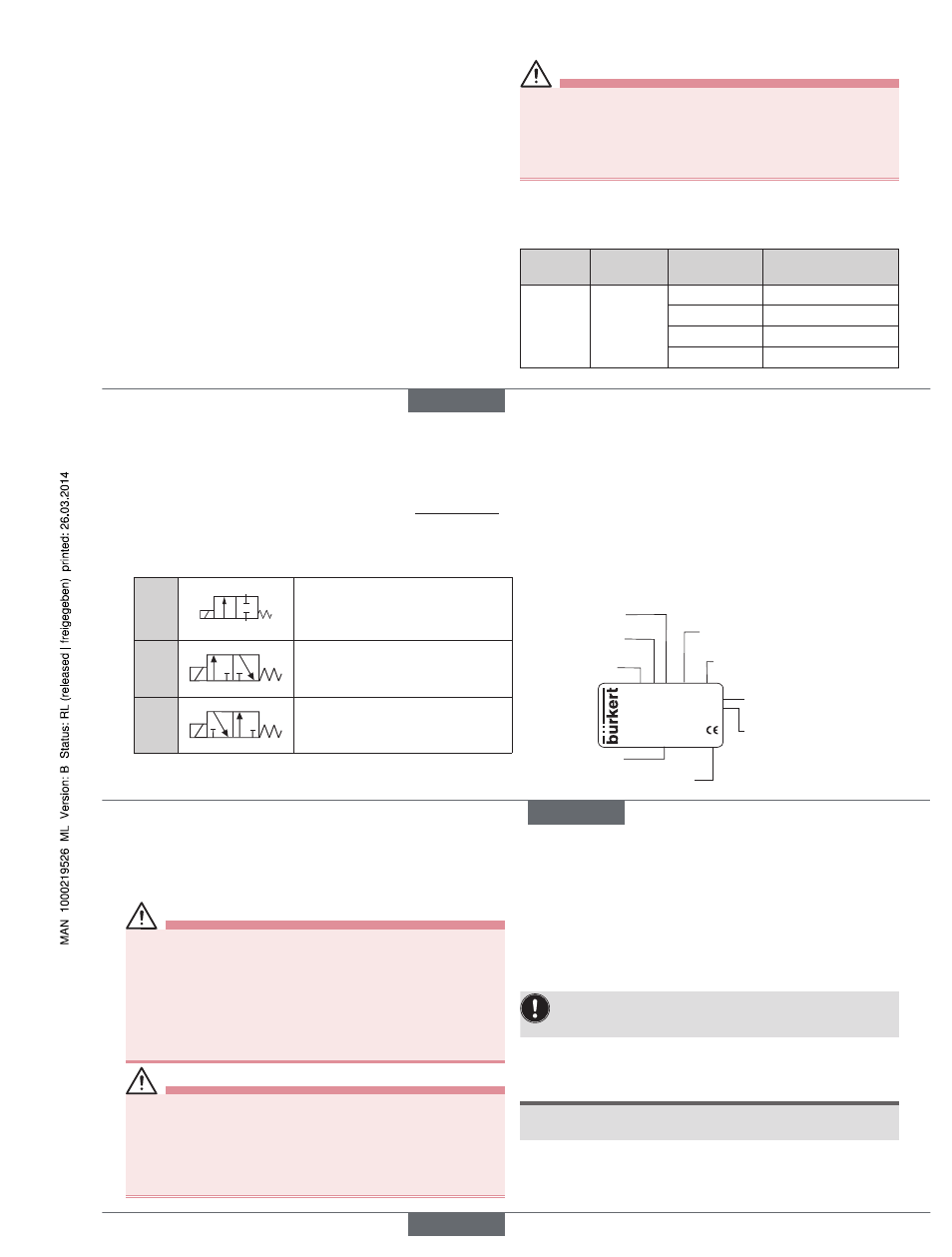

25

4

DESCRIPTION DU SYSTÈME

4.1 Description générale

• Le type 64.- / 65.- est utilisé pour couper, doser, remplir et aérer les

fluides neutres gazeux et liquides.

• La vanne peut être montée seule ou dans un bloc sur des embases

multiples (respecter les indications de température des instructions
ATEX).

5

CARACTÉRISTIQUES TECHNIQUES

5.1 Conformité

Le type 64.- / 65.- est conforme aux directives CE sur la base de la
déclaration de conformité CE.

5.2 Normes

Les normes appliquées justifiant la conformité aux directives CE
peuvent être consultées dans le certificat d’essai de modèle type CE et
/ ou la déclaration de Conformité CE.

5.3 Conditions d’exploitation

AVERTISSEMENT !

Les sources de chaleur et les variations de température
peuvent être à l‘origine de dysfonctionnements ou de fuites.

▶ Lorsqu‘il est utilisé à l‘extérieur, n‘exposez pas l‘appareil aux intem-

péries sans aucune protection.

▶ Évitez les sources de chaleur susceptibles d’entraîner un dépasse-

ment de la plage de température admissible.

5.3.1 Température admissible

Température ambiante : voir les instructions ATEX
Température admissible du fluide :

Fonction

Matériau

du joint

Température

du fluide

Type /

Type de montage

A

FKM / NBR

-10 ... +60 °C

64.- Montage isolé

-10 ... +45 °C

64.- Montage en block

-10 ... +50 °C

65.- Montage isolé

-10 ... +40 °C

65.- Montage en block

français

26

5.3.2 Fluides admissibles

Fluides

fluides neutres gazeux et liquides, qui n’at-
taquent pas le corps et les matériaux du joint
(voir tableau de résistance

www.buerkert.fr

)

Contrôler la résistance au cas par cas

5.4 Données fluidiques

Fonction

A

(NC)

1 (P)

2 (A)

Vanne 2/2 voies, normalement fermée

C

(NC)

2(A)

1(P) 3(R)

Vanne à 3/2 voies, à action directe,
sortie A normalement fermée

D

(NO)

2(B)

1(P) 3(R)

Vanne à 3/2 voies, à action directe,
sortie B normalement ouverte

Plage de pression

voir plaque signalétique

Raccords de conduite

G 1/8, G 1/4, NPT 1/8, NPT 1/4, Bride

5.5 Caractéristiques électriques

Raccordements

Boîte de bornes, câbles installé de façon
permanente

Alimentation en tension voir plaque signalétique
Tolérance de tension ± 10 %
Type de protection

IP65 selon DIN EN 60529 / IEC 60529

Viscosité

21 mm

2

/s

5.6 Plaque signalétique

Type

Fonction

Diamètre

nominal

Matériau du joint

Matériau du corps

N° d’identification

Code fabricant

Tension, Fréquence,

Puissance

Raccordement, Pression de

service

0641 A 3,0 FKM MS

Made in Germany

00050443

W12MN

24V AC/DC 7 W

G 1/4 P

N 0

- 4 bar

français

27

6

INSTALLATION

6.1 Consignes de sécurité

DANGER !

Risque de blessures avec présence de haute pression dans

l’installation.

▶ Avant de desserrer les tuyauteries et les vannes, coupez la pression

et purgez les conduites.

Risque de choc électrique.

▶ Avant d’intervenir dans l’appareil ou l’installation,

coupez la tension et

empêchez toute remise sous tension par inadvertance.

▶ Veuillez respecter les réglementations en vigueur pour les appareils

électriques en matière de prévention des accidents ainsi qu’en matière

de sécurité.

AVERTISSEMENT !

Risque de blessures pour montage non conforme.

▶ Le montage doit être effectué uniquement par un personnel qualifié

et habilité disposant de l’outillage approprié.

Risque de blessures dы а la mise en marche involontaire de

l’installation et le redémarrage non contrôlé.

▶ Empêchez tout actionnement involontaire de l’installation.

▶ Garantissez un redémarrage contrôlé après le montage.

6.2 Installation fluide

Position de montage : au choix, de préférence avec l’actionneur vers le

haut.

Procédure :

Nettoyer la tuyauterie et les raccordements à bride.

Monter un filtre à impuretés avant l’entrée de la vanne
(0,2 ... 0,4 mm).

Respectez le sens du débit:
de 1(P) → 2(A) (Fonction A) / (Fonction C), ou
1(P) → 2(B) (Fonction D).

Vanne avec raccord fileté :

Utilisez d’un matériau du joint approprié.

REMARQUE !

Attention risque de rupture !
• La bobine ne doit pas être utilisée comme levier.

Maintenez le vanne sur le corps à l’aide d’un outil approprié et
vissez-le dans la tuyauterie.

français
