Burkert Type 0407 - Manual (Page 8)

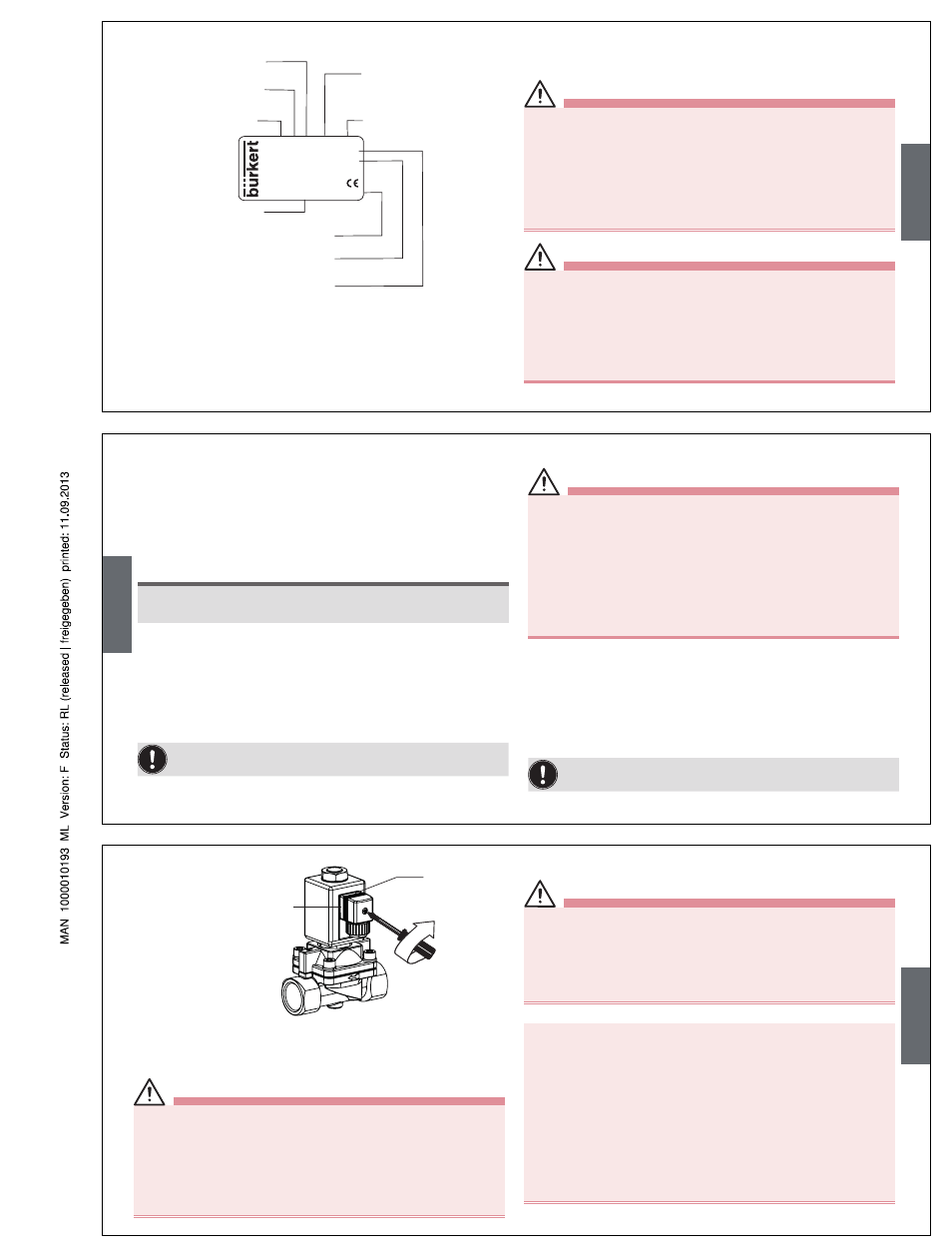

5.5. typschild
Typ
Wirkungsweise
Nennweite
Dichtwerkstoff
Gehäusewerkstoff
Identnummer
Hersteller-Code
Spannung, Frequenz, Leistung
Anschlussart, Nenndruck
0406 A 13,0 EG MS
Made in Germany
00042005 W17MG
24 V DC 8 W
G1/2 P N 1 - 4 bar
6. montage
6.1. sicherheitshinweise
GefAhr!
Verletzungsgefahr durch hohen Druck in der Anlage!
• Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten
und Leitungen entlasten.
Verletzungsgefahr durch Stromschlag!
• Vor Eingriffen in das Gerät oder die Anlage,
Spannung abschalten
und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten!
WArnunG!
Verletzungsgefahr bei unsachgemäßer Montage!
• Die Montage darf nur autorisiertes Fachpersonal mit geeignetem
Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Montage einen kontrollierten Wiederanlauf gewährleisten.
deutsch
6.2. Vor dem einbau
Einbaulage: beliebig, vorzugsweise Antrieb oben.
Vorgehensweise:
→
Rohrleitungen auf Verschmutzungen überprüfen und säubern.
→
Vor dem Ventileingang einen Schmutzfilter einbauen ( ≤ 500 µm) .
6.3. einbau
hInWeIs!
Vorsicht Bruchgefahr!
• Spule nicht als Hebelarm benutzen.
→
Das Gerät mit einem Gabelschlüssel am Gehäuse festhalten und
in die Rohrleitung einschrauben.
→
Zum Abdichten PTFE-Band verwenden.
→
Durchflussrichtung beachten:
Der Pfeil auf dem Gehäuse kennzeichnet die Durchflussrichtung.
→
Rohrleitungen ausrichten.
Ventilgehäuse darf nicht verspannt eingebaut werden.
6.4. elektrischer anschluss der gerätesteckdose
WArnunG
Verletzungsgefahr durch Stromschlag!
• Vor Eingriffen in das System die elektrische Spannung abschalten
und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte beachten!
Bei fehlendem Schutzleiterkontakt zwischen Spule und Gehäuse
besteht die Gefahr des Stromschlags!
• Schutzleiter immer anschließen.
• Elektrischer Durchgang zwischen Spule und Gehäuse prüfen.
Vorgehensweise:
→
Gerätesteckdose (zugelassene Typen siehe Datenblatt) fest-
schrauben, dabei maximalen Drehmoment 1 Nm beachten.
→
Korrekten Sitz der Dichtung überprüfen.
→
Schutzleiter anschließen und elektrischer Durchgang zwischen Spule
und Gehäuse prüfen.
Spannung und Stromart laut Typschild beachten.
deutsch
Zugelassene Gerätesteckdose
z. B. Typ 2508 oder andere nach
DIN ISO 175301-803 Form A
Dichtung
max. 1 Nm
7. wartung, FehlerBeheBung
7.1. sicherheitshinweise
WArnunG!
Verletzungsgefahr bei unsachgemäßen Wartungsarbeiten!
• Die Wartung darf nur autorisiertes Fachpersonal mit geeignetem
Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Wartung einen kontrollierten Wiederanlauf gewährleisten.
7.2. spulenmontage
WArnunG!
Verletzungsgefahr durch Stromschlag!
• Vor Eingriffen in das Gerät oder die Anlage, Spannung abschalten
und vor Wiedereinschalten sichern!
Bei nicht angeschlossenem Schutzleiter besteht die Gefahr
des Stromschlags!
• Schutzleiter nach der Spulenmontage prüfen.
Verletzungsgefahr durch Mediumsaustritt!
Beim Lösen festsitzender Mutter kann Medium austreten.
• Festsitzende Mutter nicht weiterdrehen.
Überhitzung, Brandgefahr!
Der Anschluss der Spule ohne vormontiertes Ventil führt zur Über-
hitzung und zerstört die Spule.
• Spule nur mit vormontiertem Ventil anschließen.
Gefahr durch Stromschlag bei falscher Montage der Spule!
• Bei der Montage beachten, dass die Spule fest auf dem Gehäuse-
deckel aufsitzt damit der Schutzleiteranschluss der Spule Verbin-
dung zum Ventilgehäuse hat.
deutsch
