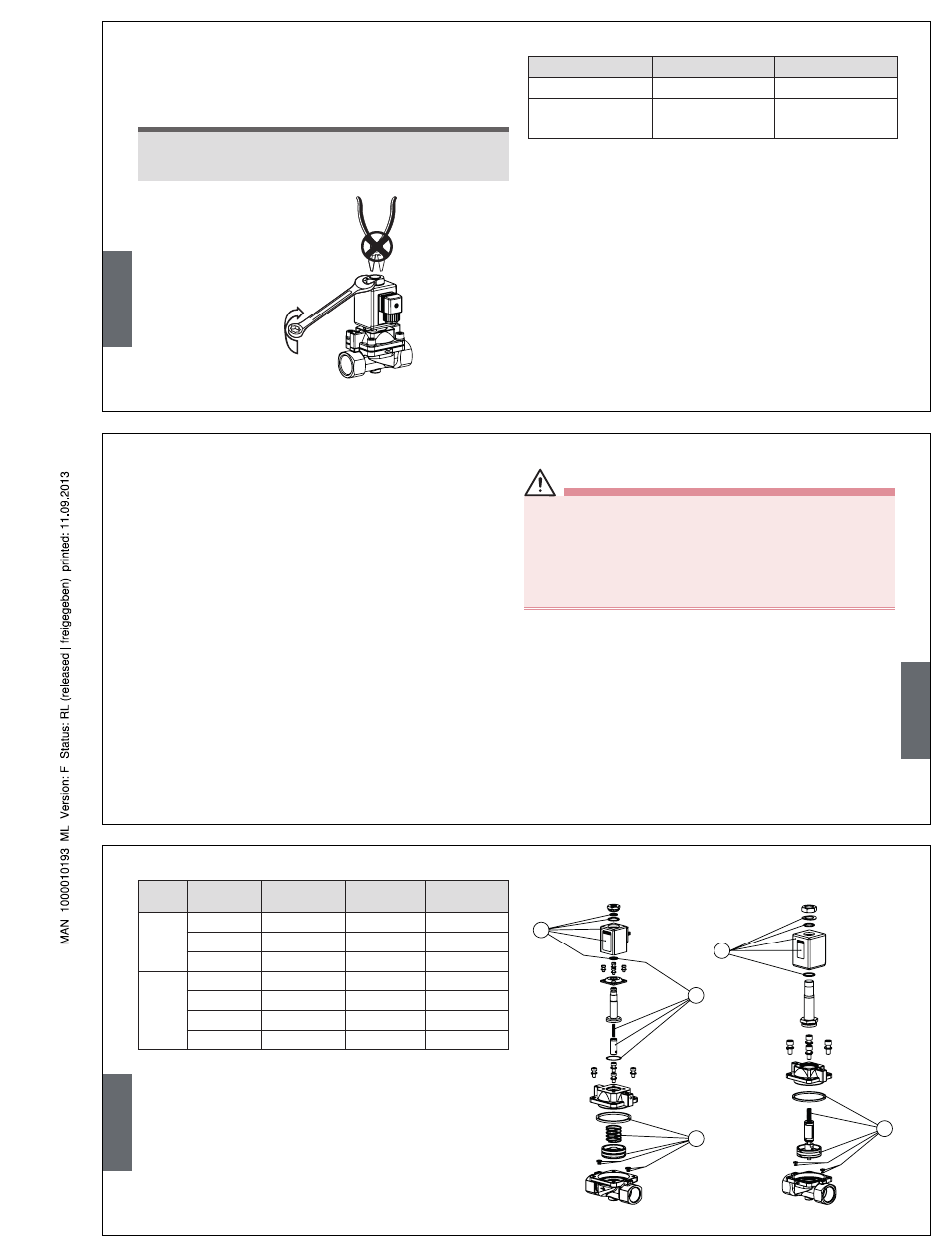

Procédure :
→
Mettre le corps de la bobine sur le tube de guidage du noyau.
→
Visser la bobine au moyen de l’écrou. Respecter le couple de serrage.
→
Contrôlez le conducteur de protection.
remArque !
Endommagement de l’appareil dы а un outillage inadéquat !
Ne serrer les écrous qu’à l’aide d’une clй а fourche. L’utilisation
d’autres outils (une pince par ex.) peut endommager l’appareil.
Couple de serrage pour
l’écrou de fixation (voir
table)
Couple de serrage :
Type DN Couple de serrage
0406 13 - 25 6 Nm
0407 13 - 40
50, 65
15 - 16 Nm
18 - 20 Nm
7.3. Pannes
En présence de pannes, vérifiez :
→
si l’appareil est installé dans les règles,
→
si le raccord électrique et fluide est correct,
→
si l’appareil n’est pas endommagé,
→
si toutes les vis sont bien serrées,
→
si la tension et la pression sont disponibles,
→
si les tuyauteries sont propres.
La vanne ne s’enclenche pas
Cause possible :
• Court-circuit ou coupure de la bobine.
• Pression du fluide hors de la plage de pression autorisée.
• Actionnement manuel d’urgence bloqué.
français
La vanne ne se ferme pas
Cause possible :
• Intérieur de la vanne encrassé.
• Petit orifice de commande bouché dans le piston. 8. Pièces de rechange
PruDence !
Risque de blessures, de dommages matériels dus à de mau-
vaises pièces.
De mauvais accessoires ou des pièces de rechange inadaptées
peuvent provoquer des blessures et endommager l’appareil ou son
environnement.
• Utilisez uniquement des accessoires ainsi que des pièces de
rechange d’origine de la société Bürkert.
8.1. commander des pièces de rechange
Commandez les jeux de pièces de rechange avec mention des
postes (pos. 1 : jeu de bobine, pos. 2 : jeu de pièces d’usure) et le
numéro d’identification de l’appareil.
français
8.1.1. couple de serrage
Type DN Vis de
couvercle
Vis à bride Bouchon
avec tube
0406 13 3 - 4 Nm 2 Nm -
20 6 - 7 Nm 2 Nm -
25 9 - 10 Nm 2 Nm -
0407 13 3 -4 Nm - 80 - 85 Nm
20 6 - 7 Nm - 80 - 85 Nm
25 - 40 9 - 10 Nm - 80 - 85 Nm
50, 65 15 - 17 Nm - 110 - 115 Nm
8.2. Vue d’ensemble des pièces de rechange
1
2
3
1
2
Type 0406 Type 0407
