56
6.8. caractéristiques électriques
Raccords DIN EN 175301-803
forme A pour connecteur
autorisé Type 2508
Alimentation 220 - 230 V / 50 Hz
220 V UC / 0 - 60 Hz
Tolérance de tension ± 10 %
Mode opératoire nominal 100 % fonctionnement
continu
Respectez la tension et le type de courant selon la
plaque signalétique.
français 57
7. insTaLLaTion
7.1. consignes de sécurité
Danger !
Risque de blessures avec présence de haute
pression dans l’installation !
• Avant de desserrer les tuyauteries et les vannes, cou-
pez la pression et purgez l’air les conduites.
Risque de choc électrique !
• Avant d’intervenir dans l’appareil ou l’installation,
cou-
pez la tension et empêchez toute remise sous tension
par inadvertance !
• Veuillez respecter les réglementations en vigueur pour
les appareils électriques en matière de prévention des
accidents ainsi qu’en matière de sécurité !
avertissement !
Risque de blessures pour montage non conforme !
• Le montage doit être effectué uniquement par un person-
nel qualifié et habilité disposant de l’outillage approprié !
Risque de blessures dы а la mise en marche involon-
taire de l’installation et le redémarrage non contrôlé !
• Empêchez tout actionnement involontaire de l’installation.
• Garantissez un redémarrage contrôlé après le montage.
français
58
7.2. installation fluidique
Danger !
Danger avec haute pression !
• Avant de desserrer les tuyauteries et les vannes, cou-
pez la pression et purgez l’air des conduites.
Position de montage :
Position de montage indifférente.
De préférence: système magnétique vers le haut.
Procédure :
→
Préalablement au montage, vérifier si les tuyaux ne pré-
sentent pas de salissures et les nettoyer le cas échéant.
avertissement !
Risque de court-circuit ou de sortie de fluide lorsque
les raccords vissés ne sont pas étanches.
• Veiller au parfait positionnement des joints !
• Visser avec soin la bobine et la prise d’appareil, res-
pectivement la vanne et les tuyauteries !
Respecter le sens du débit de la vanne (Fig. 1) :
1 → 2 (P → A).
français 59
Identification du sens
de débit

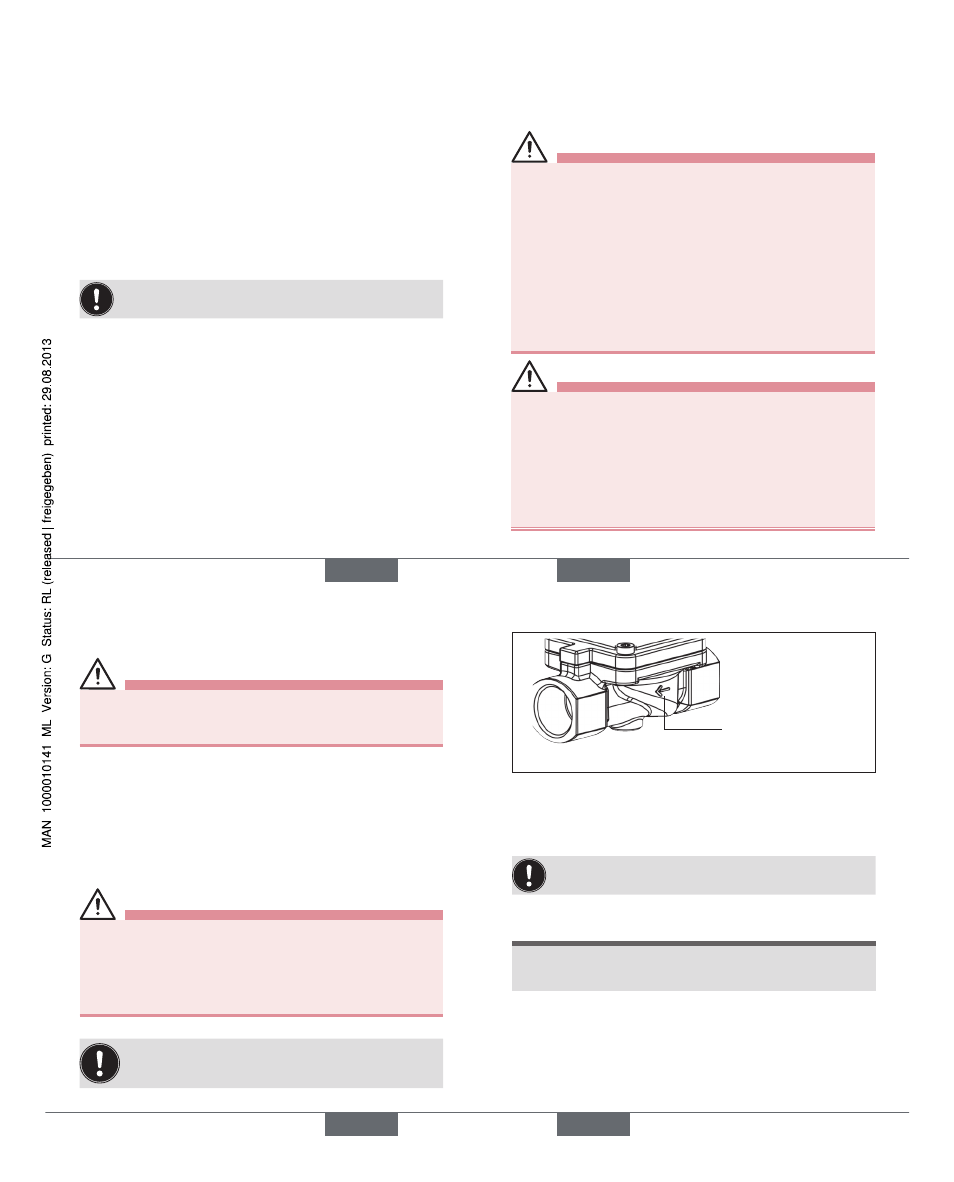

Fig. 1 : Corps avec identification du sens de débit
→
Etancher le raccord de tuyauterie avec une bande
PTFE.
La bande PTFE ne doit pas entrer dans l’appareil.
remarque !
Attention risque de rupture !
• La bobine ne doit pas être utilisée comme levier.
→
Maintenez l‘appareil sur le corps à l‘aide d‘un outil
approprié (clй а fourche) et vissez-le dans la tuyauterie.
français
Type 0293
