34
6.8. elektrische Daten
Anschlüsse DIN EN 175301-803 Form A für
Gerätesteckdose Typ 2508
Spannungsversorgung 220 - 230 V / 50 Hz
220 V UC / 0 - 60 Hz
Spannungstoleranz ± 10 %
Nennbetriebsart Dauerbetrieb, ED 100 %
Spannung und Stromart laut Typenschild beachten.
deutsch 35
7. insTallaTion
7.1. sicherheitshinweise
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
• Vor dem Lösen von Leitungen oder Ventilen den Druck
abschalten und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
• Vor Eingriffen in das Gerät oder die Anlage,
Spannung
abschalten und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestim-
mungen für elektrische Geräte beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßer Installation!
• Die Installation darf nur autorisiertes Fachpersonal mit
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der
Anlage und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Installation einen kontrollierten Wiederanlauf
gewährleisten.
deutsch
36
7.2. Fluidische installation
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
• Vor dem Lösen von Leitungen und Ventilen den Druck
abschalten und Leitungen entlüften.
Einbaulage:
Die Einbaulage ist beliebig.
Vorzugsweise: Antrieb oben.
Vorgehensweise:
→
Vor der Montage Rohrleitungen von eventuellen Ver-
schmutzungen säubern.
WarnunG!
Kurzschlussgefahr bzw. Austritt von Medium bei
undichten Verschraubungen!
• Auf einwandfreien Sitz der Dichtung achten!
• Spule und Gerätesteckdose bzw. Ventil und Rohrleitun-
gen sorgfältig verschrauben!
Durchflussrichtung des Ventils beachten (Bild 1):
1→ 2 (P → A).
deutsch 37

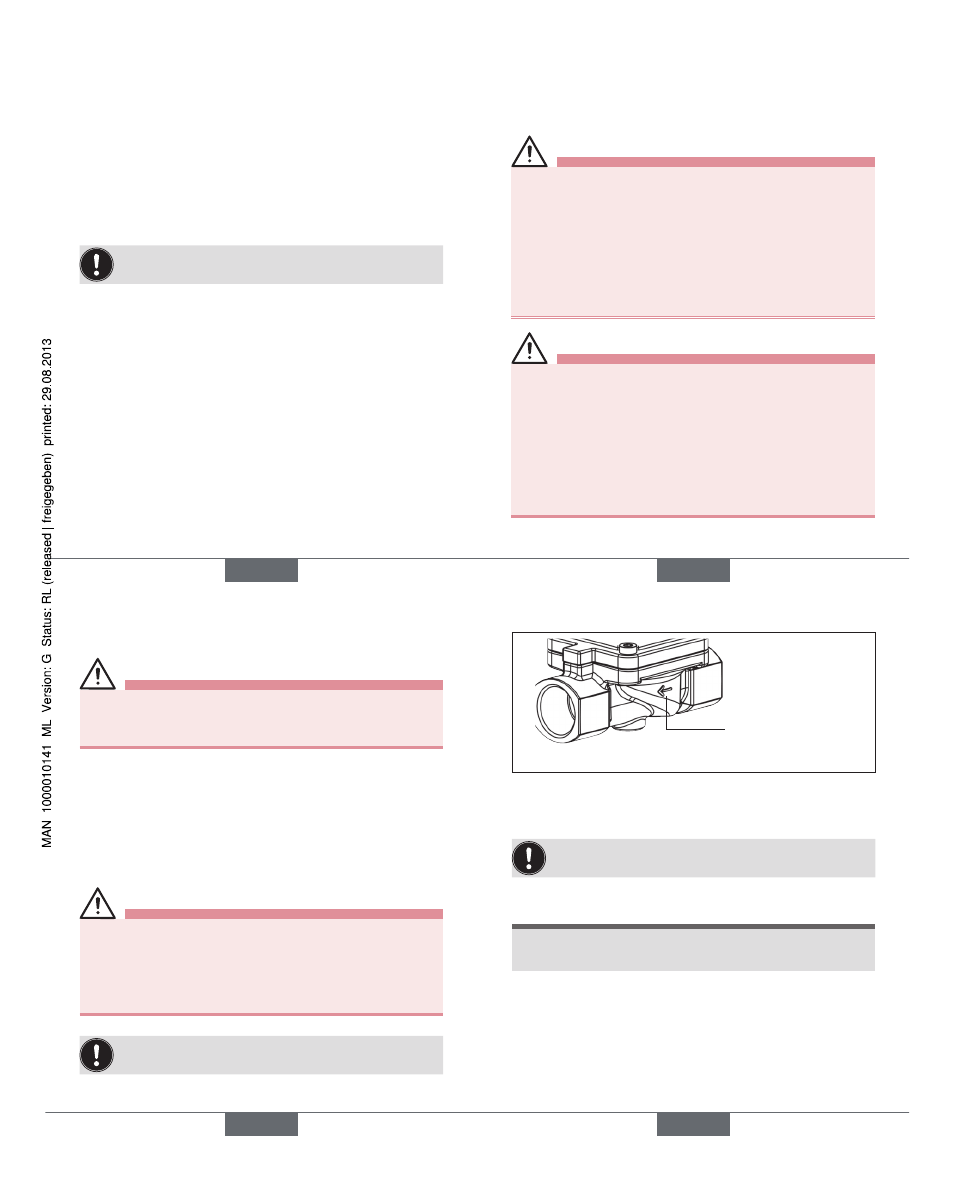

Kennzeichnung für
Durchflussrichtung
Bild 1: Gehäuse mit Kennzeichnung der Durchflussrichtung
→
Die Rohrverbindung mit PTFE-Band abdichten.
Das PTFE-Band darf nicht in das Gerät gelangen.
hinWeis!
Vorsicht Bruchgefahr!
• Die Spule darf nicht als Hebelarm benutzt werden.
→
Das Gerät mit geeignetem Werkzeug (Gabelschlüssel)
am Gehäuse festhalten und in die Rohrleitung
einschrauben.
deutsch
Typ 0293
