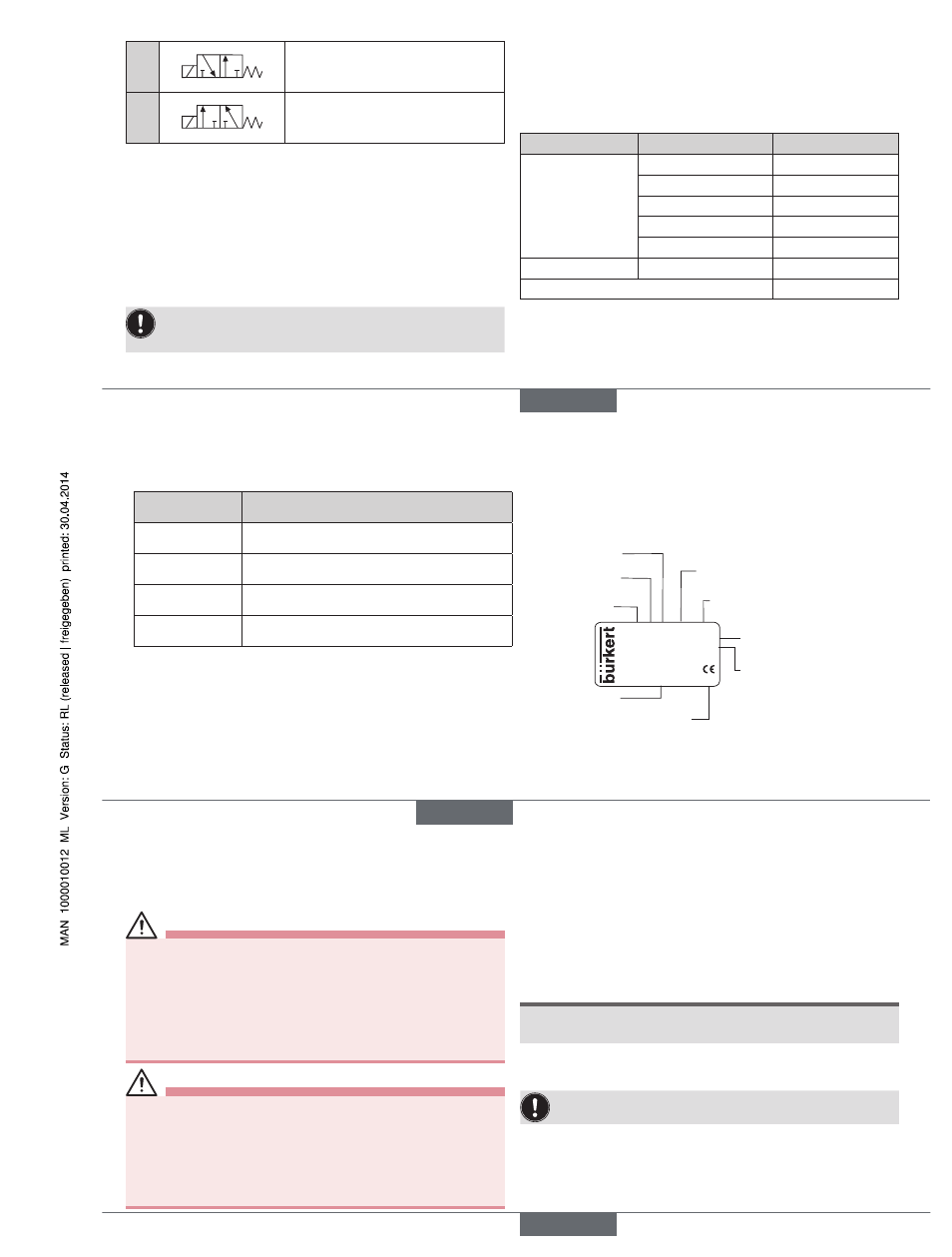

15
D
A
P R
3/2-Wege-Ventil,▶in▶Ruhestellung▶
Ausgang▶A▶druckbeaufschlagt
E
A
P1 P2
3/2-Wege-Ventil,▶in▶Ruhestellung▶
Druckanschluss▶P2▶mit▶Ausgang▶A▶
verbunden.▶P1▶geschlossen
4.2 einsatzbedingungen
Umgebungstemperatur▶ ▶Standard:▶max.▶+55▶°C▶
Hochtemperatur:▶max.▶+250▶°C
Schutzart▶ ▶ ▶ ▶ ▶ ▶IP65▶nach▶DIN▶EN▶60529▶/▶IEC▶60529▶mit▶
Gerätesteckdose,▶z.▶B.▶Bürkert▶Typ▶2508▶
oder▶Kabelausführung
Betriebsdauer▶▶ ▶ ▶ ▶Wenn▶auf▶dem▶Typschild▶nicht▶anders▶ange-
geben,▶ist▶das▶Magnetsystem▶für▶Dauerbe-
trieb▶geeignet
Wichtiger▶Hinweis▶für▶die▶Funktionssicherheit▶bei▶Dauerbetrieb!▶
Bei▶langem▶Stillstand▶wird▶eine▶Betätigung▶von▶mindestens▶1-2▶
Schaltungen▶pro▶Tag▶empfohlen.
Lebensdauer▶ ▶ ▶ ▶ ▶Hohe▶Schaltfrequenz▶und▶hohe▶Drücke▶ver-
ringern▶die▶Lebensdauer
4.2.1 Zulässige temperatur
Zulässige▶Mediumstemperatur▶in▶Abhängigkeit▶von▶Spulenwerkstoff▶
und▶Dichtungswerkstoff:
Spulenwerkstoff Dichtungswerkstoff Mediumstemperatur
Epoxid,▶▶
Metall
1)
NBR -10▶...▶+90▶°C
FKM -10▶...▶+130▶°C
EPDM -40▶...▶+130▶°C
PTFE -40▶...▶+180▶°C
Stahl -40▶...▶+180▶°C
Metall 2) Stahl -40▶...▶+250▶°C
Spule▶mit▶Elektronik 3) max.▶+90▶°C
1) Spule mit Metallgehäuse und Kupferdraht-Wicklung
2) Spule mit Metallgehäuse und Aluminiumdraht-Wicklung
3) Schalthäufigkeit: max. 6 Schaltungen/min
deutsch
16
4.2.2 Zulässige medien
Zulässige▶Medien▶in▶Abhängigkeit▶vom▶Dichtungswerkstoff:
Dichtungswerk-
stoff
Zulässige Medien
NBR Neutrale▶Medien▶wie▶Druckluft,▶Wasser,▶▶
Hydrauliköl,▶Öle▶und▶Fette▶ohne▶Additive
FKM Sauerstoff▶ 4) ,▶Heißluft,▶heiße▶Öle,▶Öle▶mit▶▶
Additiven,▶Per-Lösungen
EPDM Öl-▶und▶fettfreie▶Medien,▶z.B.▶Heißwasser,▶▶
alkalische▶Wasch-▶und▶Bleichlaugen
PTFE,▶Stahl Wasser,▶Dampf,▶org.▶Lösungsmittel,▶Öle,▶▶
Treibstoff,▶Alkohole,▶Hydraulikstoffe
4) nur für Sonderausführung
4.3 Konformität
Das▶Magnetventil,▶Typ▶0255▶und▶0355▶ist▶konform▶zu▶den▶EG-Richt-
linien▶entsprechend▶der▶EG-Konformitätserklärung.
4.4 normen
Die▶angewandten▶Normen,▶mit▶denen▶die▶Konformität▶mit▶den▶EG-Richt-
linien▶nachgewiesen▶wird,▶sind▶in▶der▶EG-Baumusterprüfbescheinigung▶
und/oder▶der▶EG-Konformitätserklärung▶nachzulesen.
4.5 typschild
Typ
Wirkungsweise
Nennweite
Dichtungswerkstoff
Gehäusewerkstoff
Identnummer
Hersteller-Code
Spannung,▶Frequenz,▶Leistung
Anschlussart,▶Betriebsdruck
0255 A 4,0 FKM MS
Made in Germany
00135952 W12MN
230V 50 Hz 10 W
G1/4 P N 0 - 10 bar
deutsch
17
5 montage
5.1 sicherheitshinweise
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
▶ ▶ Vor▶dem▶Lösen▶von▶Leitungen▶oder▶Ventilen▶den▶Druck▶abschalten▶
und▶Leitungen▶entlüften.
Verletzungsgefahr durch Stromschlag!
▶ ▶ Vor▶Eingriffen▶in▶das▶Gerät▶oder▶die▶Anlage ▶ Spannung▶abschalten▶
und▶vor▶Wiedereinschalten▶sichern!
▶ ▶ Die▶geltenden▶Unfallverhütungs-▶und▶Sicherheitsbestimmungen▶für▶
elektrische▶Geräte▶beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßer Montage!
▶ ▶ Die▶Montage▶darf▶nur▶autorisiertes▶Fachpersonal▶mit▶geeignetem▶
Werkzeug▶durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
▶ ▶ Anlage▶vor▶unbeabsichtigtem▶Betätigen▶sichern.
▶ ▶ Nach▶der▶Montage▶einen▶kontrollierten▶Wiederanlauf▶gewährleisten.
5.2 Vor dem einbau
Einbaulage:▶ beliebig,▶vorzugsweise▶Antrieb▶oben.
Vorgehensweise:
▶ →
Rohrleitungen▶von▶eventuellen▶Verschmutzungen▶säubern.
▶ →
Vor▶dem▶Ventileingang▶einen▶Schmutzfilter▶einbauen▶( ≤▶500▶µm).
5.3 einbau
hinWeis!
Vorsicht Bruchgefahr!
•▶Spule▶nicht▶als▶Hebelarm▶benutzen.
▶ →
Das▶Gerät▶mit▶einem▶Gabelschlüssel▶am▶Gehäuse▶festhalten▶und▶in▶
die▶Rohrleitung▶einschrauben.
Ventilgehäuse▶darf▶nicht▶verspannt▶eingebaut▶werden.
▶ →
Durchflussrichtung▶beachten:▶▶
Der▶Pfeil▶auf▶dem▶Gehäuse▶kennzeichnet▶die▶Durchflussrichtung.
deutsch
Typ 0255 / 0355
