français 60
caractéristiques pneumatiques

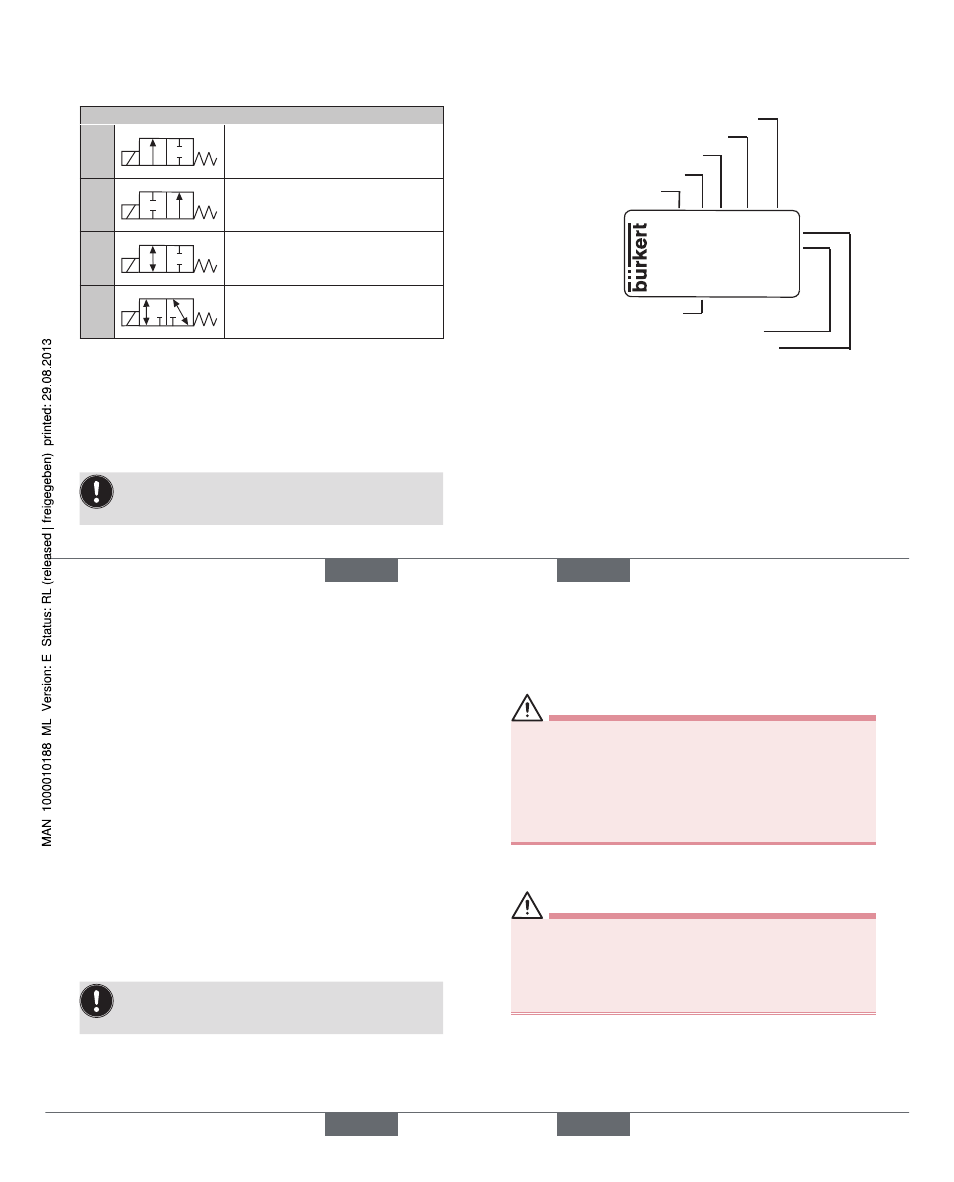

Modes d’action
A
A
P/NC
Soupape magnétique 2/2, à ac-
tion directe, fermée sans courant
B
B
P/NO
Soupape magnétique 2/2, à ac-
tion directe, ouverte sans courant
I
A
P/NC
Soupape à 2/2 voies, à action
directe, fermée sans courant,
sens du débit indifférent
T
A in/out
P/NC R/NO
Soupape à 3/2 voies, à action
directe, utilisation universelle
Plage de pression vac ... 2 bars
Raccords de conduite Raccord fileté G1/8,
NPT1/8 ou UNF1/4-28
Raccord à bride
Raccord de tuyau
Respectez les données indiquées sur la plaque
signalétique pour la tension, le type de courant et la
pression.
61 français
plaque signalétique (exemple)
Made in Germany
00450000 W14UN
CE
0127 T 1,6 FKM PD
G1/8 PN0-2 bars
24 V AC/DC 3 W
N° ID
Tension / Fréquence / Puissance
Raccord-Pression nominale
Type
Mode d’action
Diamètre nominal
Matériau du joint
Matériau du boîtier
français 62
caractéristiques électriques
Tension de service 12 V DC
24 V DC
24 V UC
110-120 V UC
220-240 V UC
Tolérance de tension ± 10 %
Puissance nominale
12-24 V
3,0 W
110-240 V 3,4 W
Mode opératoire nominal Fonctionnement continu,
ED 100 %
en montage dos à dos Si les températures des fluides
ou de l’environnement dépassent
+40 °C : fonctionnement inter-
mittent 40 % (10 mn)
Respectez les données indiquées sur la plaque
signalétique pour la tension, le type de courant et la
pression.
63 français
MonTage
consignes de sécurité
Avertissement !
Risque de blessures lors du montage de la vanne.
Ces travaux doivent être effectués uniquement par des •
techniciens qualifiés et habilités disposant de l’outillage
approprié !
Après une interruption de l’alimentation électrique ou
•
pneumatique, garantissez un redémarrage défini ou
contrôlé du processus !
Installation fluide
DAnger !
Danger dы а la haute pression !
Risque important de blessures en cas d’interventions dans
l’installation.
Avant de desserrer les conduites et les vannes, coupez la •
pression et purgez l’air des conduites.
Position de montage : au choix, de préférence entraînement
vers le haut.
