Burkert Type 0127 User Manual
Page 11
deutsch
40

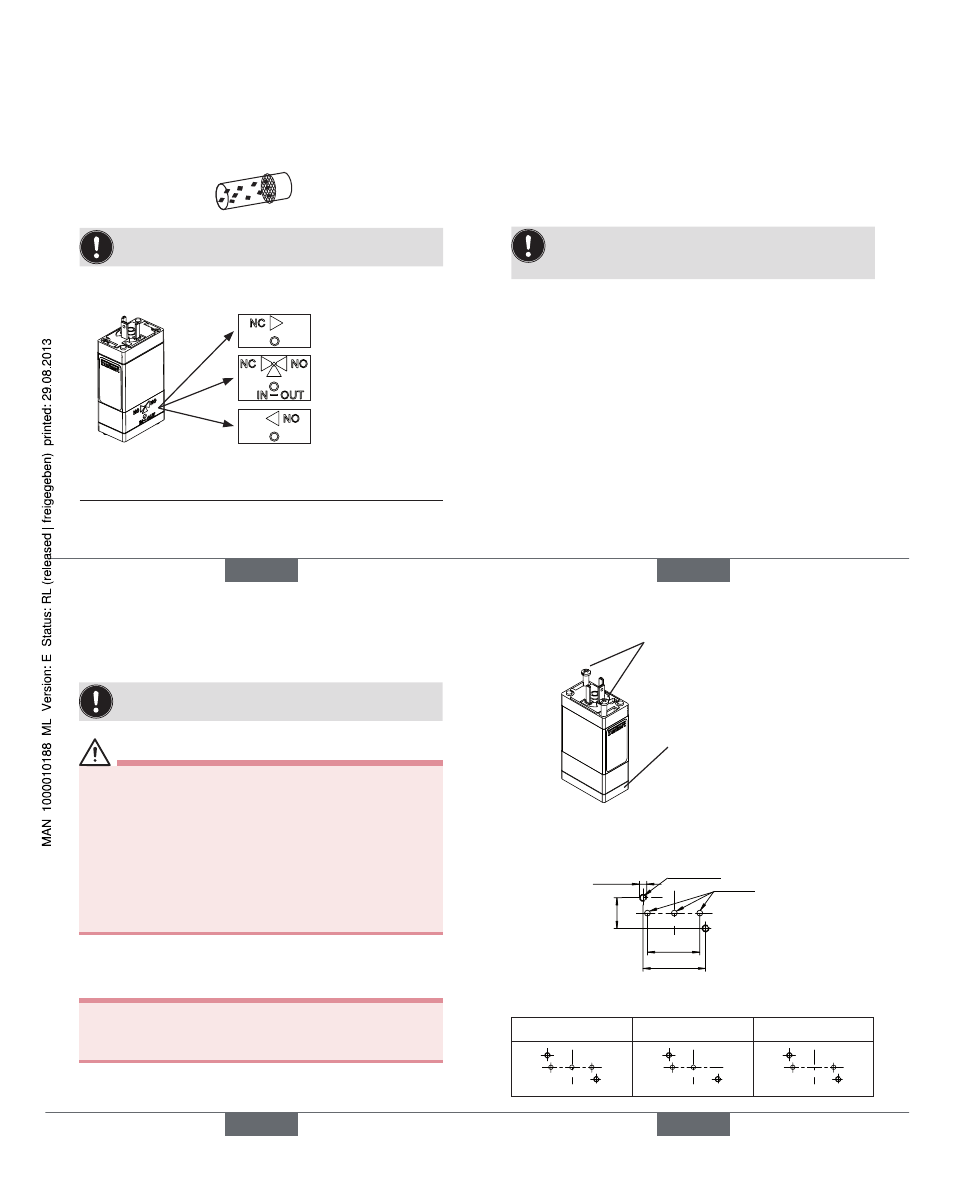

Montage
Vor der Montage Rohrleitungen und Flanschanschlüsse
→
von eventuellen Verschmutzungen säubern.
Zum Schutz vor Störungen gegebenenfalls einen
→
Schmutzfänger einbauen.
Maschenweite:
5 µm
Beachten Sie die Durchflussrichtung des Ventils.
Wirkungsweise*
A / I
T
B
* siehe auch die Beschreibung der Wirkungsweise im Kapitel
„Pneumatische Daten“
41
deutsch
Kennzeichnung der Ventilanschlüsse auf dem Gehäuse:
NO
Normally Open
Anschluss stromlos offen
bei WWB
NC
Normally Closed Anschluss stromlos ge-
schlossen, bei WWA bzw. I
IN/OUT für Druckanschluss (Verteiler) bzw.
Arbeitsanschluss (Mischer), bei WWT
Das Ventilgehäuse darf durch die Befestigungs-
schrauben bzw. durch übermäßiges Eindrehen der
Anschlussnippel nicht verspannt werden!
Die Gehäuse mit Gewinde- oder Schlauchanschluss haben
Befestigungsaugen für die Verschraubung von oben mit M3
bzw. von unten mit Blechschrauben BZ 3,9 x ... DIN 7971.
Gehäuse mit Gewindeanschluss:
Als Dichtungsmaterial PTFE-Band verwenden
→
Die Anschlussgewinde nur von Hand einschrauben
→
Gehäuse mit Schlauchanschluss:
Flexibler Silikon- oder FKM-Schlauch mit 1,6-2mm
→
Innendurchmesser verwenden
deutsch
42
Ventil mit Flanschanschluss:
Die Verschlussplatte (orange eingefärbt) entfernen.
→
Flanschplatte nicht ablösen!
Warnung!
Gefahr durch Mediumsaustritt!
Undichte Anschlüsse bei ungenauem Sitz der Dichtungen,
bei unebener Anschlussplatte oder unzureichender Oberflä-
chengüte der Anschlussplatte.
Achten Sie bei den mitgelieferten Dichtungen auf den
•
richtigen Sitz im Ventil.
Achten Sie auf die Ebenheit der Anschlussplatte.
•
Achten Sie auf ausreichende Oberflächengüte der
•
Anschlussplatte.
Die Dichtung in das Ventil einlegen.
→
Vorsicht!
Durch ein zu großes Anzugsmoment kann das Gerät
beschädigt werden!
Beachten Sie das max. Anzugsmoment der Schrauben.
•
43
deutsch
Schrauben mit
0,3 ± 0,05 Nm
einschrauben
Achtung:
Flanschplatte nicht
ablösen !
Ventil auf der Anschlussplatte befestigen.
→
Masszeichnung für Anschlussplatte:
NO
IN/OUT
NC
M2,5
min 8,5 tief
max. ø2
18
21,5
10,5
Anordnung der Bohrungen:
3-Wege
2-Wege PVDF
2-Wege PEEK
Typ 0127
