6 SCRUBTEC 653E 9097060000(2)2009-10 A
DEUTSCH BETRIEBSANLEITUNG
GERÄTEBESCHREIBUNG

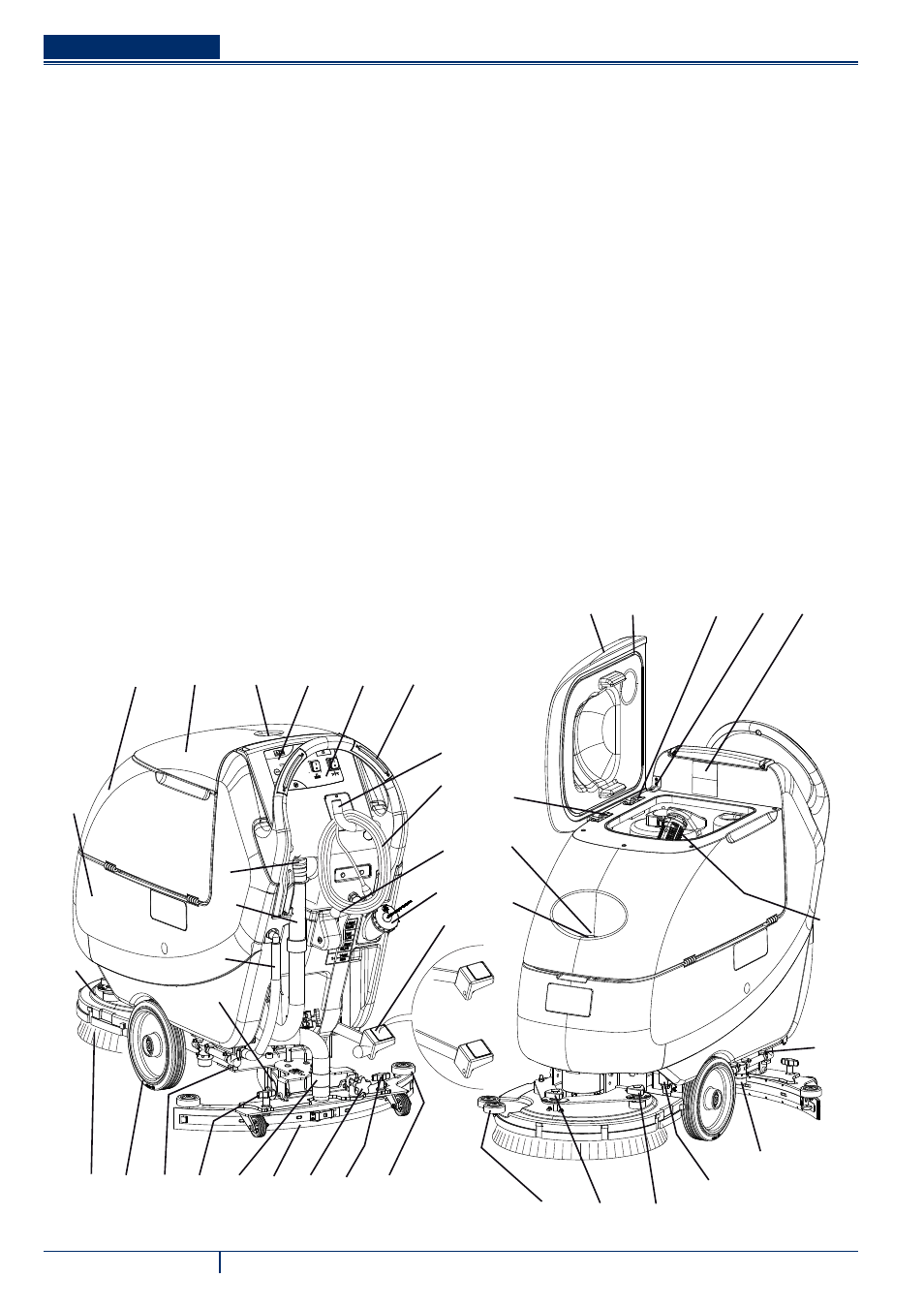

GERÄTEAUFBAU
15 10 25 22 11 21 23 22 30
8b
8a
37 39 38
20
24
25
8
32
7
3
4
12
5
9
13 14
16
17 18 19 1 2 6
28
34
35
26 27 29 36 31
33
P100122
Bedienfeld und Bedienelemente 2.
Schubbügel 3.
Netzkabel 4.
Netzkabelhalter 5.
Stöpsel Ablassrohr Schmutzwasser 6.
Schalter für die Aktivierung der Bürste/Padhalter 7.
Hebel Sauglippe anheben/absenken 8.
Pedal Kopf anheben/absenken 9.
Pedal in Stellung Kopf angehoben 8a.
Pedal in Stellung Kopf abgesenkt 8b.
Lenkbares Rad hinten 10.
Vorderräder auf feststehender Achse 11.
Ansaugrohr Sauglippe 12.
Schmutzwasserablassrohr 13.
Standrohr und Ablassrohr der Reinigungslösung 14.
Bürsten-/Padhalterkopf 15.
Bürste/Padhalter 16.
Reinigungslösungstank 17.
Schmutzwassertank 18.
Schmutzwassertankdeckel 19.
Handschuhfach 20.
Elektroventil 21.
Sauglippe 22.
Sterngriffe Sauglippenbefestigung 23.
Sterngriff Sauglippenausgleich 24.
Filter Reinigungslösung 25.
Hahn Reinigungslösung 26.
Schmutzwassertankdeckel (geöffnet für Reinigung) 26a.
Schmutzwassertankdeckel (völlig geöffnet) 26b.
Dichtung Tankdeckel 27.
Bewegliche Sperrplatte Deckel 28.
Feste Sperrplatte Deckel 29.
Pufferräder Sauglippe 30.
Schild Seriennummer/technische Daten/ 31.
Konformitätszeichen
Hinterer Auffüllstutzen Reinigungslösung
32.
Ansauggitter mit automatischem Schwimmerverschluss 33.
Vorderer Auffüllstutzen Reinigungslösung 34.
Siebfi lter 35.
Befestigungsplatte Schmutzwassertank (nicht entfernen!) 36.
Sterngriff geradliniger Gerätevorschub 37.
Sterngriff Gerätevorschubgeschwindigkeit 38.
Pufferräder Bürstenhalter 39.
