9097060000(2)2009-10 A SCRUBTEC 653E 17
BETRIEBSANLEITUNG DEUTSCH
FILTER DES ANSAUGANLAGENMOTORS
REINIGEN
Das Gerät auf ebenem Untergrund abstellen. 1.
Netzkabel (3) vom Stromnetz trennen. 2.
Die Befestigungsplatte (36) des Schmutzwassertanks 3.
entfernen.
Schmutzwassertank öffnen.
4.
Falls nötig, das Wasser aus dem Tank durch das Rohr 5.
ablassen,um den Filter zu überprüfen.
Überprüfen, ob der Vorfi lter sauber ist. Falls erforderlich,
6.
Vorfi lter mit Wasser und Druckluft reinigen und wieder
einbauen.
Schritte 1. 2. 3. und 4. rückläufi g durchführen.
7.
REINIGUNGSLÖSUNGS-/
FRISCHWASSERFILTER REINIGEN
Netzkabel (3) vom Stromnetz lösen und auf den Halter (4) 1.
wickeln.
Das Gerät auf ebenem Untergrund abstellen.
2.

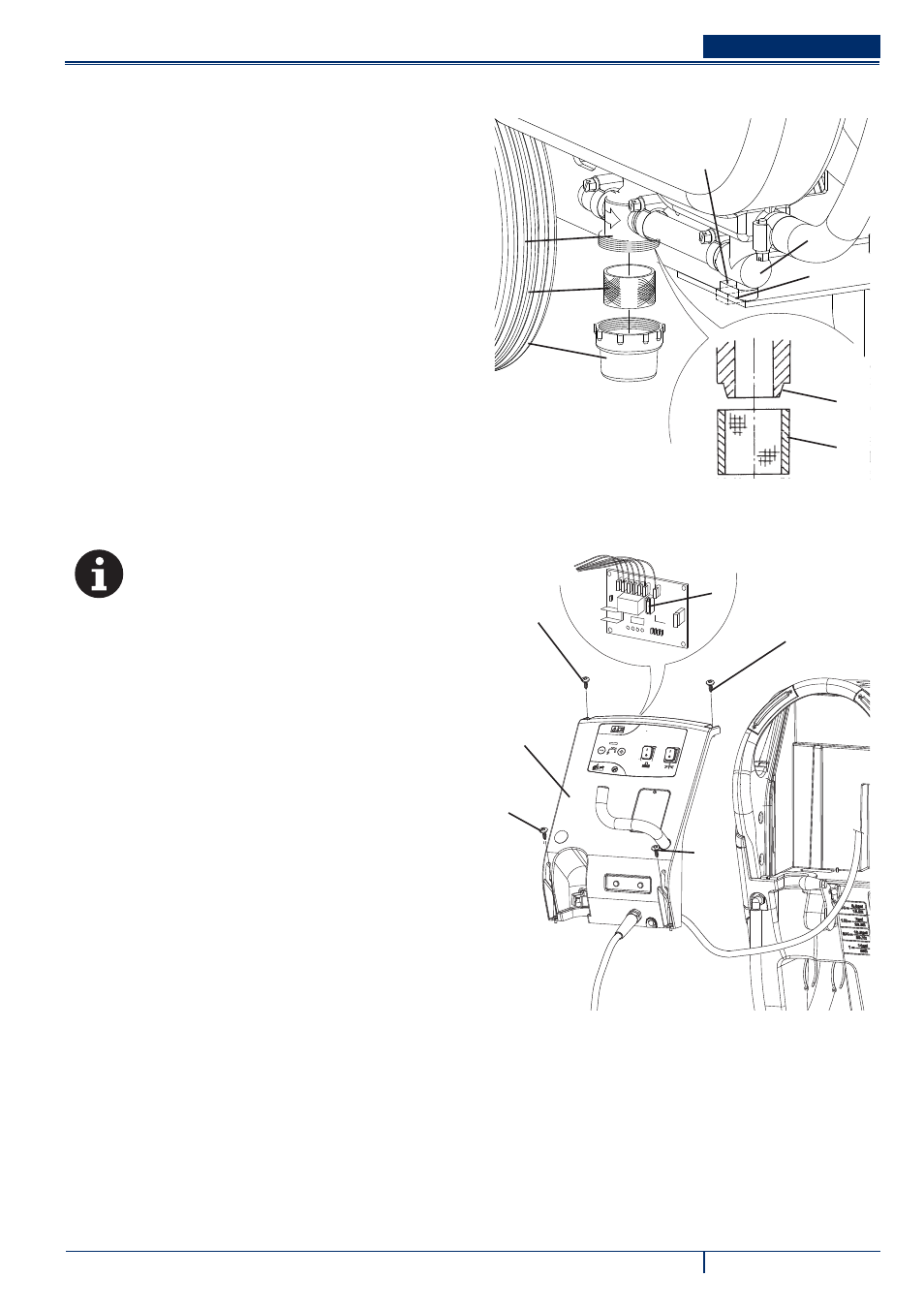

Das Reinigungslösungsventil (A, Abb. 5) schließen. Das 3.
Ventil befi ndet sich unter dem Gerät hinter dem linken
Hinterrad. Das Ventil (A) ist geschlossen, wenn es sich
gegenüber der Leitung in Stellung (B) befi ndet. In Stellung
(C) ist es geöffnet.
Durchsichtigen Deckel (D) abnehmen und Siebfi lter (E)
4.
entfernen. Reinigen und in der Halterung (F) anbringen.
ANMERKUNG
Die kleine Filtergewebe (E) richtig in den Sitz (G) des
Halters (F) stellen.
Den Hahn (A) öffnen. 5.
SICHERUNGEN ÜBERPRÜFEN/AUSTAUSCHEN
Das Netzkabel (3) vom Stromnetz trennen ohne ihn auf 1.
den Halter (4) aufzuwickeln.
Schmutzwasserablassrohr (12) verschieben.
2.
Das Netzkabel (3) von dem Halter (4) entfernen. 3.
Die Schrauben (A, Abb. 6) entfernen und vorsichtig die 4.
Tafel (B) verschieben.
Die nachfolgende Sicherung prüfen/ersetzen:
5.
(C) Sicherung F1, Elektronikkarte: (1 A)
Die Punkte von 2 bis 4 in umgekehrte Reihenfolge
6.
ausführen.
E
G
A
B
C
F
E
D
P100124
Abbildung 5
C
B
A
A
A
A
P100125
Abbildung 6
