6 SCRUBTEC 653E 9097060000(2)2009-10 A
NEDERLANDS GEBRUIKSAANWIJZING
BESCHRIJVING VAN DE MACHINE

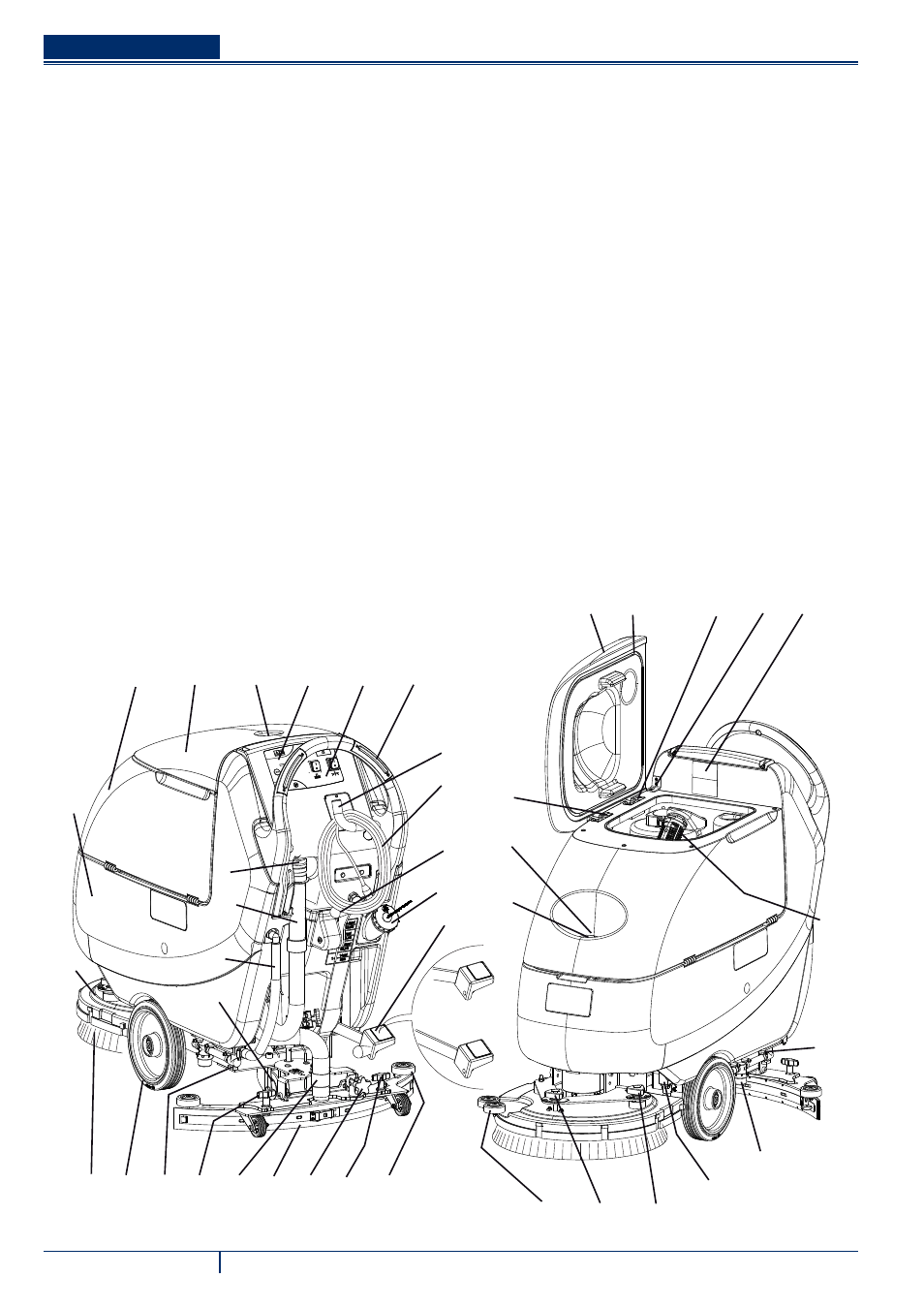

OPBOUW VAN DE MACHINE
15 10 25 22 11 21 23 22 30
8b
8a
37 39 38
20
24
25
8
32
7
3
4
12
5
9
13 14
16
17 18 19 1 2 6
28
34
35
26 27 29 36 31
33
P100122
Controle- en bedieningspaneel 2.
Stuur 3.
Voedingskabel 4.
Steun voedingskabel 5.
Dop voor uitlaatslang voor vuil water 6.
Knoppen voor activering borstel/padhouder 7.
Hendel voor de stand omhoog/omlaag van de trekker 8.
Pedaal voor het omhoog/omlaag brengen van het 9.
schrobdek
Pedaal in stand voor schrobdek omhoog
8a.
Pedaal in stand voor schrobdek omlaag 8b.
Sturend achterwiel 10.
Voorwielen op vaste as 11.
Aanzuigslang van de trekker 12.
Uitlaatslang voor vuil water 13.
Peil- en aftapslang van reinigingsmiddel 14.
Schrobdek borstelhouder/padhouder 15.
Borstel/padhouder 16.
Tank voor reinigingsmiddel 17.
Vuilwatertank 18.
Afdekking vuilwatertank 19.
Opbergvak 20.
Magneetklep 21.
Trekker 22.
Bevestigingswieltjes trekker 23.
Wiel voor regeling van de uitlijning van de trekker 24.
Filter voor reinigingsmiddel 25.
Kraantje voor reinigingsmiddel 26.
Afdekking vuilwatertank (geopend om te reinigen) 26a.
Afdekking vuilwatertank (volledig geopend) 26b.
Pakking van afdekking tank 27.
Beweegbaar plaatje voor bevestiging afdekking 28.
Vast plaatje voor bevestiging afdekking 29.
Bufferwielen trekker 30.
Plaatje met serienummer / technische gegevens / 31.
conformiteitsmarkering
Achterste vulmond voor vullen reinigingsmiddel
32.
Aanzuigrooster met automatische sluiting (drijvend) 33.
Voorste vulmond voor bijvullen reinigingsmiddel 34.
Filter 35.
Plaatje voor bevestiging vuilwatertank (niet verwijderen!) 36.
Wiel voor regeling van recht naar voren bewegen machine 37.
Wiel voor regeling van de voorwaartse snelheid van de 38.
machine
Bufferwielen borstelhouder
39.
