Elektrisch schema – Nilfisk-ALTO SCRUBTEC 653E User Manual
Page 65
9097060000(2)2009-10 A
SCRUBTEC 653E
9
GEBRUIKSAANWIJZING
NEDERLANDS

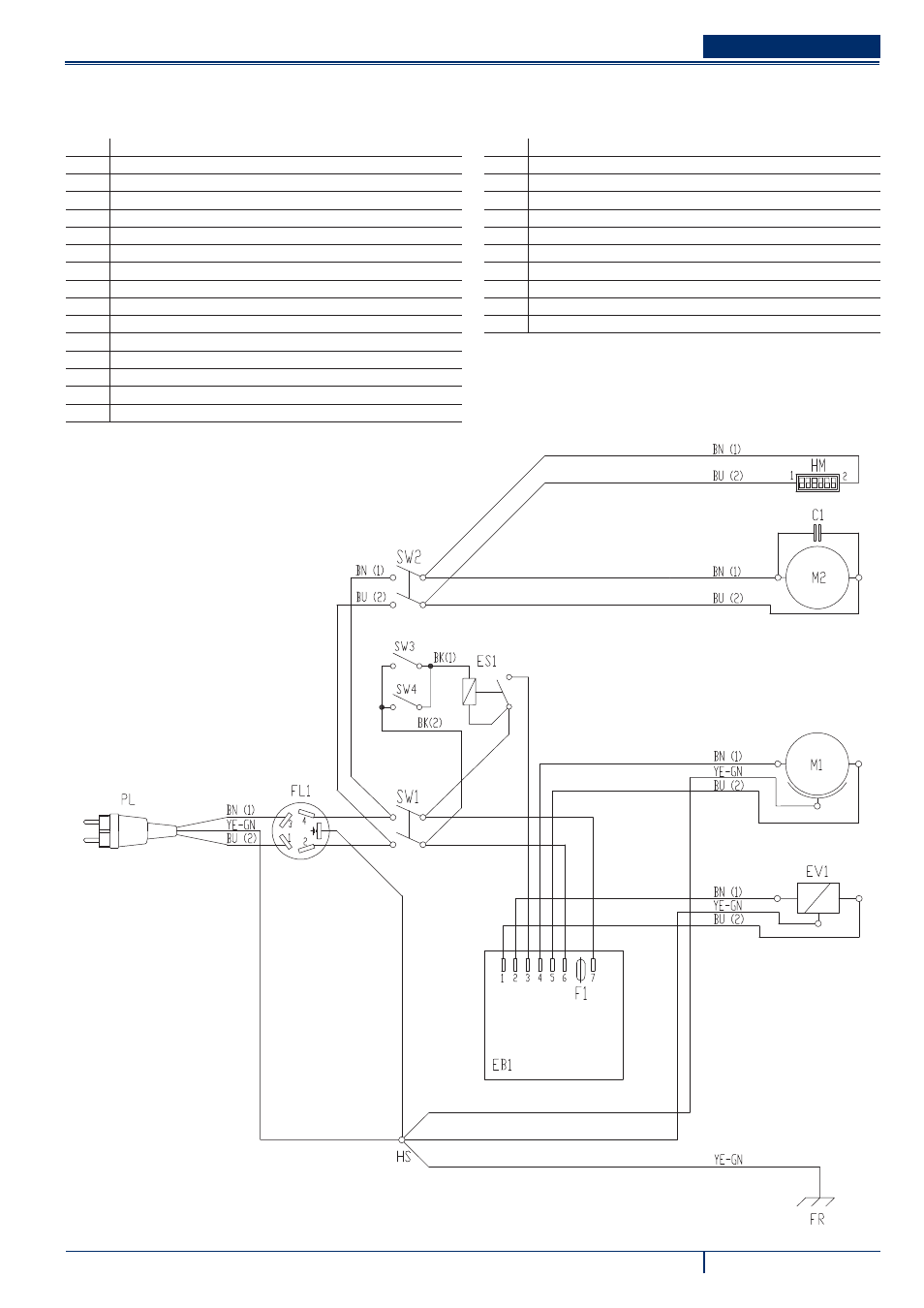

ELEKTRISCH SCHEMA
P100126
Legenda
C1
Filtercondensor
EB1
Elektronische installatie regeling watertoevoer
ES1
Relais motor borstel
EV1
Magneetklep water
F1
Zekering elektronische installatie
FL1
Filter
FR
Frame machine
HM
Urenteller (optioneel)
HS
Aardschroef
M1
Motor borstel/padhouder
M2
Motor aanzuigsysteem
PL
Stekker
SW1
Schakelaar borstel/padhouder
SW2
Schakelaar aanzuigsysteem
SW3
Drukknop rechts borstel op handgreep
SW4
Drukknop links borstel op handgreep
Kleurcodering
BK
Zwart
BU
Blauw
BN
Bruin
GN
Groen
GY
Grijs
OG
Oranje
PK
Roze
RD
Rood
VT
Paars
WH
Wit
YE
Geel
