GEBRUIKSAANWIJZING NEDERLANDS
REINIGING VAN HET FILTER VOOR DE MOTOR
VAN HET AANZUIGSYSTEEM
Zet de machine op een vlakke ondergrond. 1.
Ontkoppel de voedingskabel (3) van het stroomnet. 2.
Verwijder het bevestigingsplaatje (36) voor de 3.
vuilwatertank.
Open de vuilwatertank.
4.
Haal eventueel het water uit de tank met de slang zodat u 5.
het fi lter kunt zien.
Controleer of het voorfi lter schoon is. Reinig het eventueel
6.
met water en met perslucht, plaats het daarna terug.
Voer de punten 1, 2, 3 en 4 in de omgekeerde volgorde uit.
7.
REINIGING VAN HET FILTER VAN HET
REINIGINGSMIDDEL/SCHOON WATER
Ontkoppel de voedingskabel (3) van het stroomnet en rol 1.
deze op de steun (4).
Zet de machine op een vlakke ondergrond.
2.
Sluit het kraantje van het reinigingsmiddel (A, Afb. 5) dat 3.
zich onder de machine bevindt, achter het achterwiel
rechts. Het kraantje (A) is gesloten als hij in de stand (B)
ten opzichte van de slangen staat; hij is geopend als hij in
de stand (C) staat.
Verwijder de transparante afdekking (D) en verwijder
4.
daarna het fi lterrooster (E). Reinig ze en monteer ze weer
in de steun (F).
OPMERKING
Plaats het fi lterrooster (E) op de juiste manier terug
in de houder (G) van de steun (F).
Open het kraantje (A). 5.
CONTROLE / VERVANGING VAN DE
ZEKERINGEN
Ontkoppel de voedingskabel (3) van het stroomnet zonder 1.
deze op de steun (4) te rollen.
Verplaats de aftapslang van het vuile water (12).
2.
Verwijder de voedingskabel (3) van de steun (4). 3.
Verwijder de schroeven (A, Afb. 6) en verplaats voorzichtig 4.
het paneel (B).
Controleer/vervang de volgende zekering:
5.
(C) Zekering F1, elektronische installatie: (1 A)
Voer de punten 2 tot en met 4 in de omgekeerde volgorde
6.
uit.
E
G
A
B
C
F
E
D
P100124

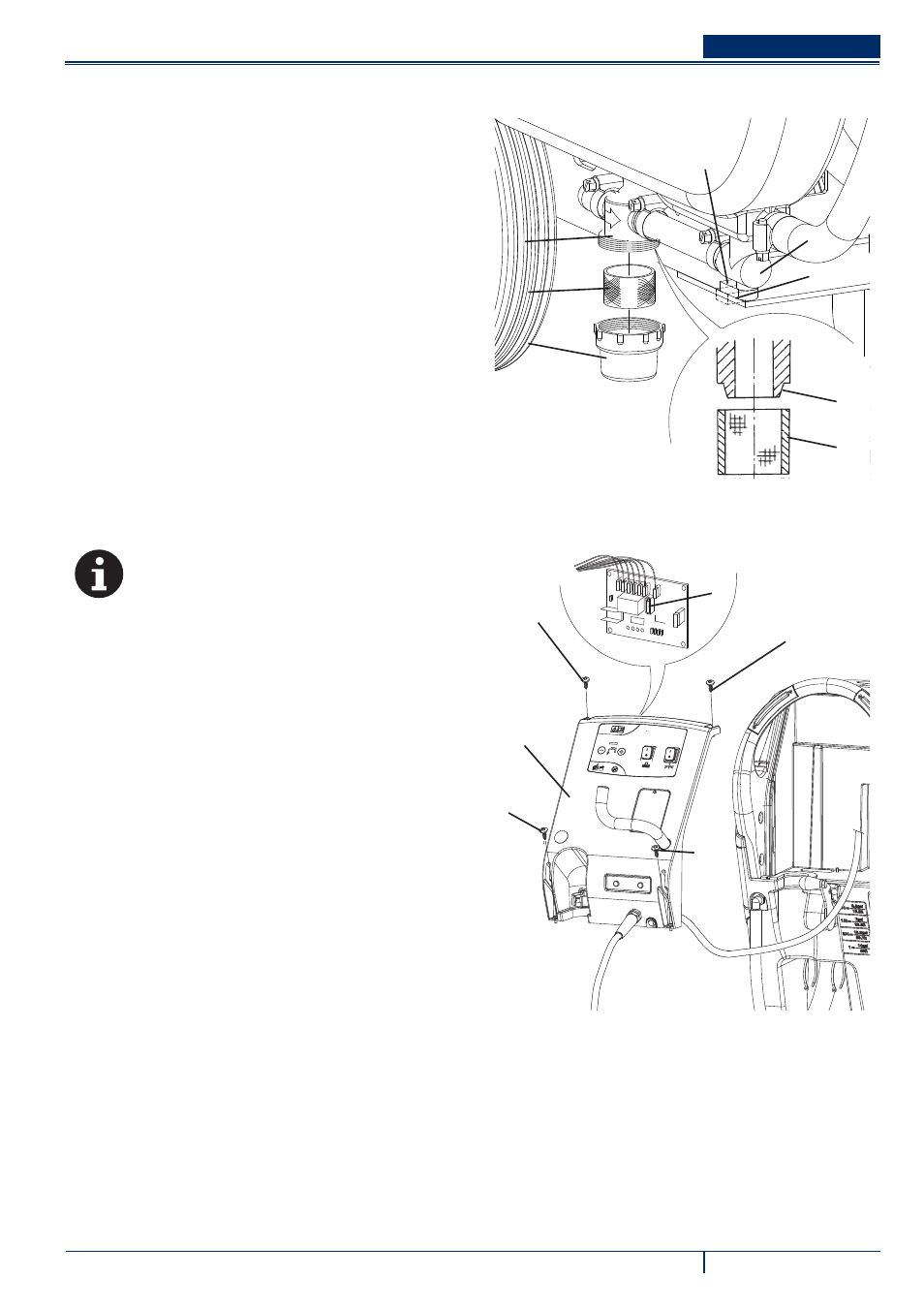

Afbeelding 5
