Dimensions, Installation instructions ts218su 3 – CHIEF TS218SU User Manual

Page 3

  • Text mode
  • Original mode
background image

Installation Instructions

TS218SU

3

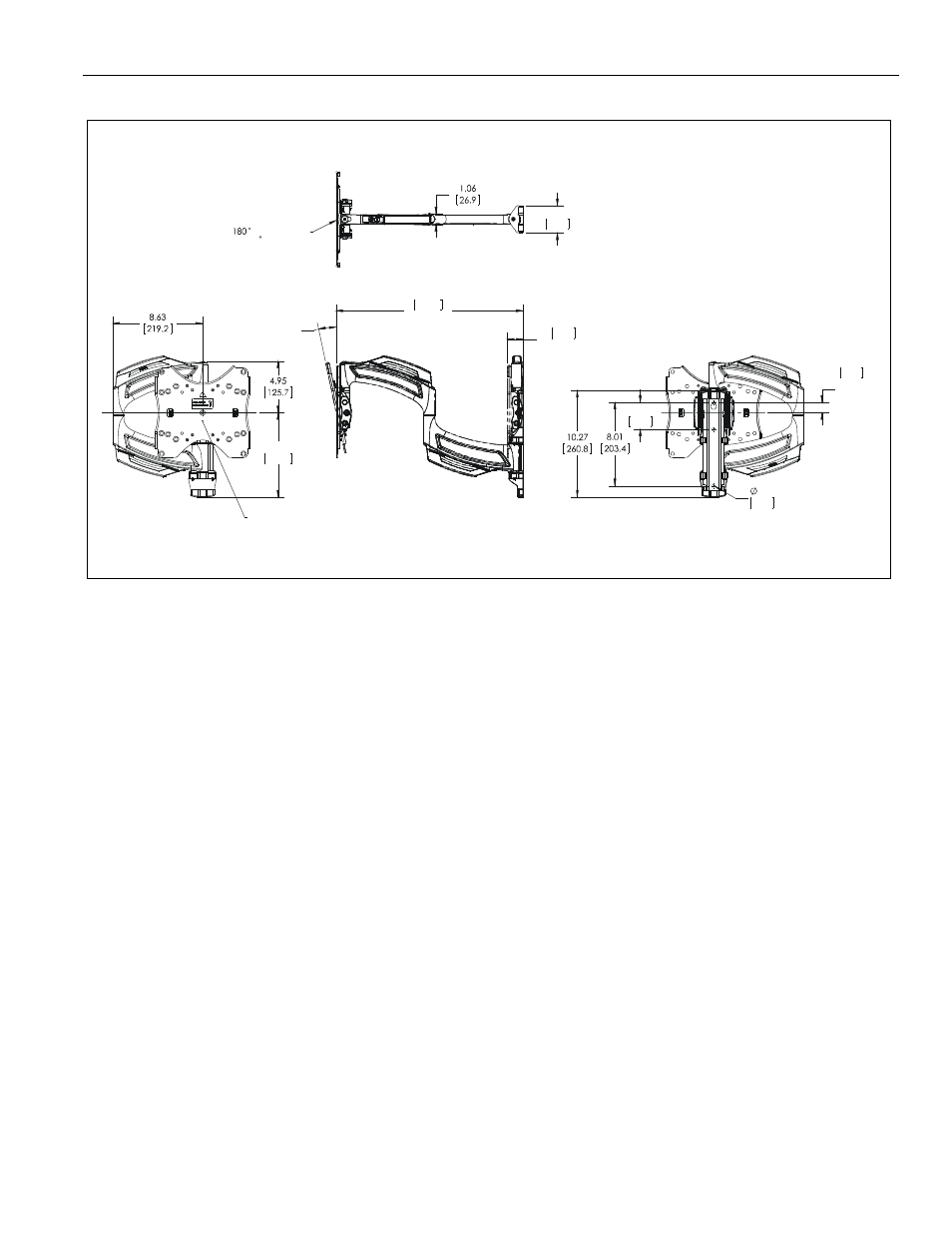

DIMENSIONS

8.12

206.1

SCREEN CENTER

- .50" [12.7] UP/DOWN HEIGHT ADJUSTMENT

12°

MAX

TILT

18.0

456.2

MAXIMUM

EXTENSION

1.50
38.1

MINIMUM

FROM WALL

2.58

65.5

.265

6.73

1.00

25.4

SCREEN

CENTER
TO TOP
LAG BOLT

2.65
67.3

PAN MOTION

90 LEFT/RIGHT
