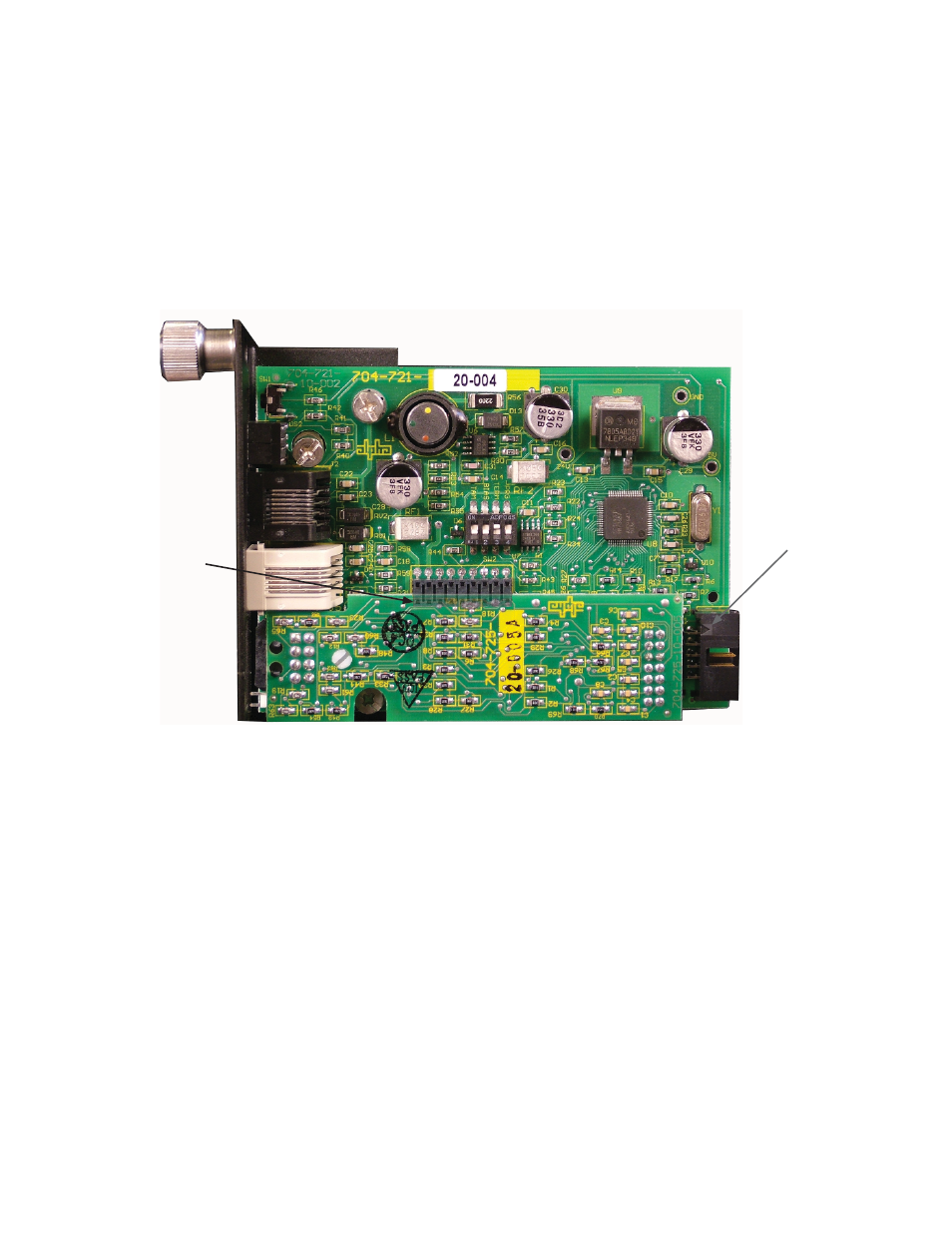

Fig. 2-6, Headers

2.0 Connectors and Indicators, continued

2.6 Headers

The OEM Embedded Transponder (OEMET) connector is located in the lower right hand
corner of the circuit board and uses a 2x5 ribbon cable connector. The connector is used for
connecting the EDSM to a digital transponder. Example OEMET include: Tollgrade Docsis
Embedded Transponder, Tollgrade HMS Embedded Transponder, AM HMS Embedded
Transponder, WISI HMS Embedded Transponder, Tollgrade Proprietary Embedded
Transponder, and AM Proprietary Embedded Transponder.

XM2 Header

Pin 1

OEMET Header

Pin 1
