3. Montage
S’assurer que tous les accessoires et articles listés ci-dessus font bien partie de la livraison. Un câble
Ethernet est nécessaire au fonctionnement de la caméra. Ce câble Ethernet doit être conforme aux
spécifications de la catégorie UTP 5 (CAT 5) et ne doit pas faire plus de 100 mètres de long.
3.1 Alimentation électrique
Avant de commencer l’installation, assurez-vous que la tension secteur correspond bien à la tension nominale
de la caméra.
3.2 Montage de la caméra

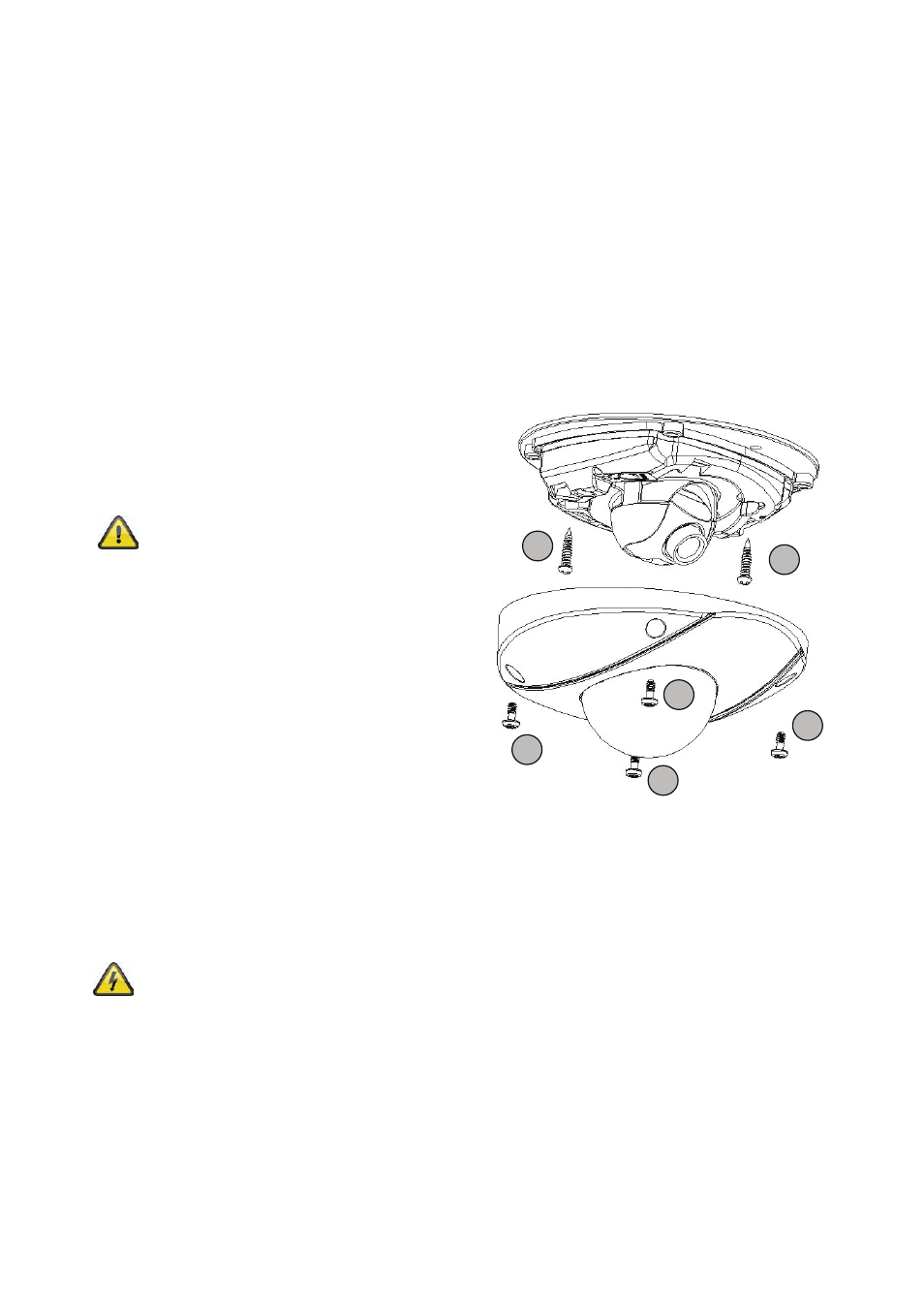

Retirer d’abord les quatre vis afin de pouvoir
enlever le cache du dôme (voir image ci-contre,
1~4).
L’embase de la caméra doit être montée au
plafond ou au mur avec 2 vis.
Veillez à ce que l’objectif soit orienté en
direction de la zone à surveiller.
Tenez la caméra dans la position souhaitée, puis
tracez les deux trous et percez-les. Le matériel
d’installation est compris dans la livraison.
Le câblage peut être effectué sur le côté ou à
travers le plafond/mur. Pour le câblage latéral, un
trou permettant de faire passer le câble a été
préembouti sur le côté du boîtier. Si vous optez
pour le câblage latéral, ouvrez ce trou avec
précaution à l’aide d’une pince. Toute arête vive
qui résulterait de cette opération doit être polie à
l’aide d’une lime.
Pour fixer la caméra, utilisez uniquement le
matériel d’installation compris dans la livraison
(voir image ci-contre, 5~6).
ATTENTION !
Pendant le montage, l’alimentation électrique de la caméra doit être coupée.
