123

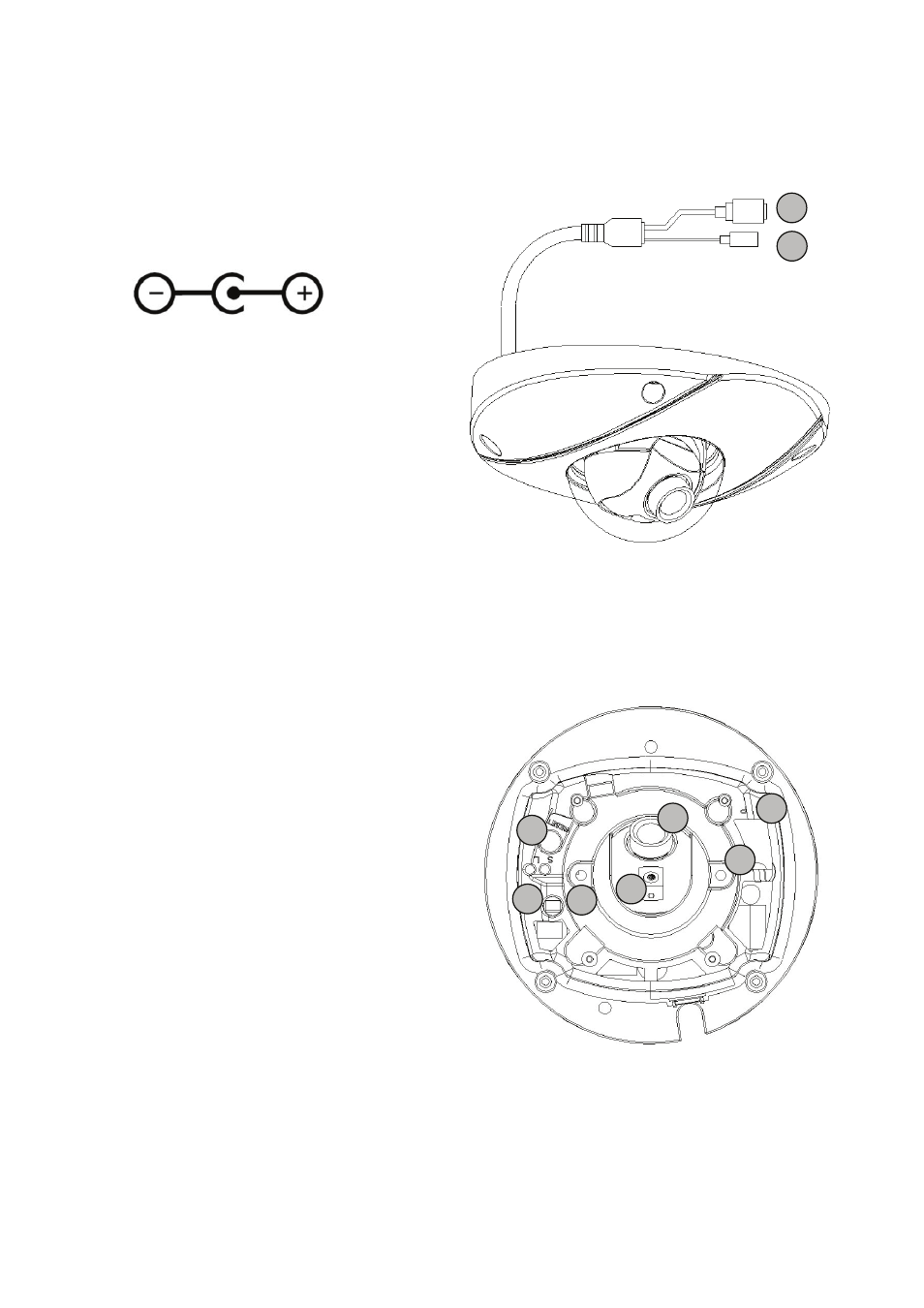

4. Beskrivelse af kameraet
4.1 Set udefra
1 – Netværkstilslutning (ethernet), RJ45
2 – Spændingstilslutning, 12 V DC,
5,5 x 2,1 mm rundstik
4.2 Set indefra
3 – Reset-tast
4 – Status-LED’er (P, S og L)
5 – Objektiv
6 – Kameramodul
7 – Fastgørelsesskruer til kameramodul
1
2
7
3
4
5
6
7
4
