95

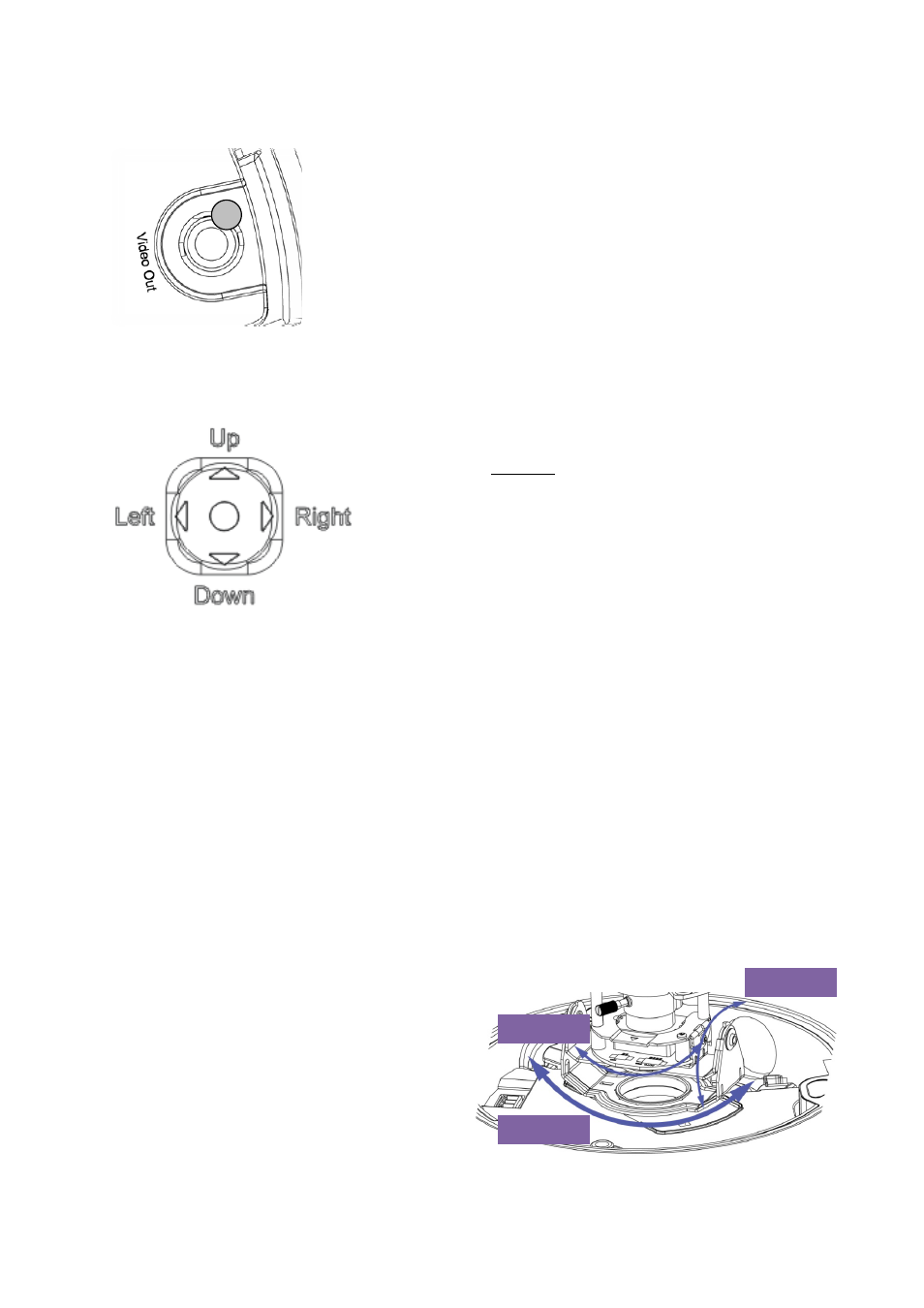

Drugie wyjście wideo (do celów serwisowych)
3 – wyjście wideo (dodatkowe, serwis), Cinch
(żeński), FBAS 1,0 Vss
Joystick do sterowania OSD
4 – joystick do sterowania OSD
Funkcje:
(a) Enter : wejście do menu / wykonanie
akcji
(b) Góra : nawigacja w menu
(c) Dół: nawigacja w menu
(d) Lewy: zwiększenie wartości / wybór
opcji
(e) Prawy: zwiększenie wartości / wybór
opcji
Naciśnięcie joystika otwiera menu OSD (On-Screen-Display). Dalszy opis można znaleźć
w kolejnym punkcie instrukcji obsługi.
6.5 Zakładanie kabla wideo
Do transferu sygnału wideo z kamery HD-SDI do konwertera/monitora HD-SDI lub nagrywarki
HD-SDI konieczne jest połączenie wyjścia wideo kablem koncentrycznym typu RG6 lub RG59
z wtyczką BNC (male, męska). Długość kabla do następnego urządzenia nie może przekraczać
odpowiednio 80 metrów (RG59) lub 150 metrów (RG6). W celu zwiększenia zasięgu można
zastosować odpowiednie wzmacniacze regeneracyjne HD-SDI.
6.6 Ustawianie modułu kamery
Moduł kamery można obracać i pochylać
w 3 osiach.
Pan
Obrót całego modułu kamery
Tilt
Pochylenie modułu kamery
Obrót
Obrót obiektywu z czujnikiem
obrazowym i płytką IR (3. oś)
3
Obrót
Pan
Tilt
