9
Die Anschlüsse für HD-SDI Videosignal und Spannungsversorgung im Inneren der
Kamera müssen wieder vorsichtig aufgesteckt werden. Anschließend fixieren Sie das
Kabel mittels Fixierschraube.

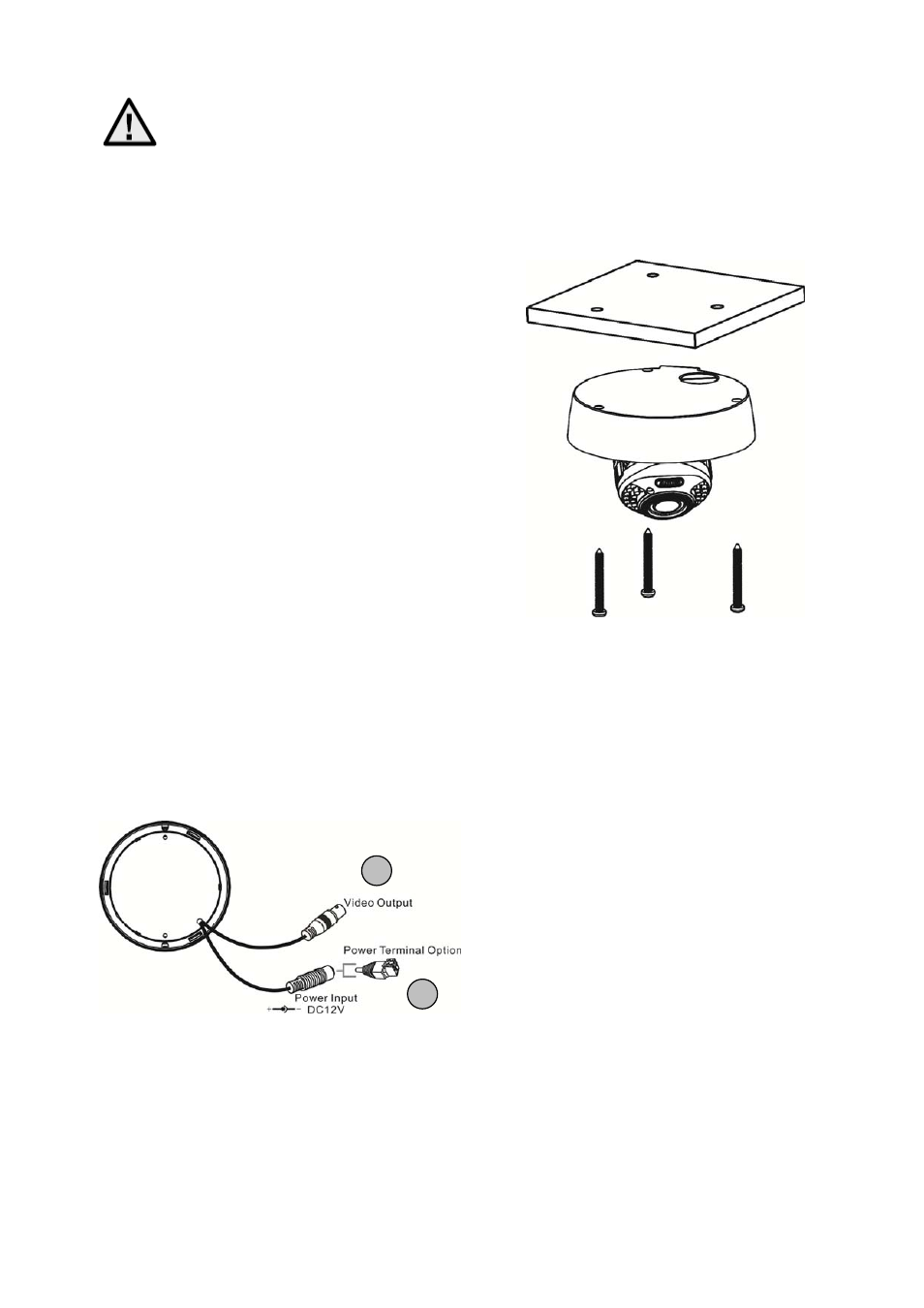

6.3 Montieren der Kamera
Halten Sie die Bodenplatte an den
voraussichtlichen Installationsort, markieren Sie
die zwei Löcher für die Befestigung auf dem
Untergrund, und bohren Sie diese Löcher.
Verwenden Sie die mitgelieferten Schrauben
und Dübel, um die Bodenplatte zu befestigen.
Die Kabelverlegung kann seitlich oder verdeckt
in die Decke/Wand erfolgen.
6.4 Anschlüsse
Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Netzspannung und die
Nennspannung der Kamera übereinstimmen.
Spannungsversorgung & HD-SDI Videosignal
1 – HD-SDI Videoausgang, BNC (female)
2 – Spannungsanschluss (Rundstecker
5.5x2.1mm, 12 VDC) oder DC-2PIN Adapter
1
2
