78

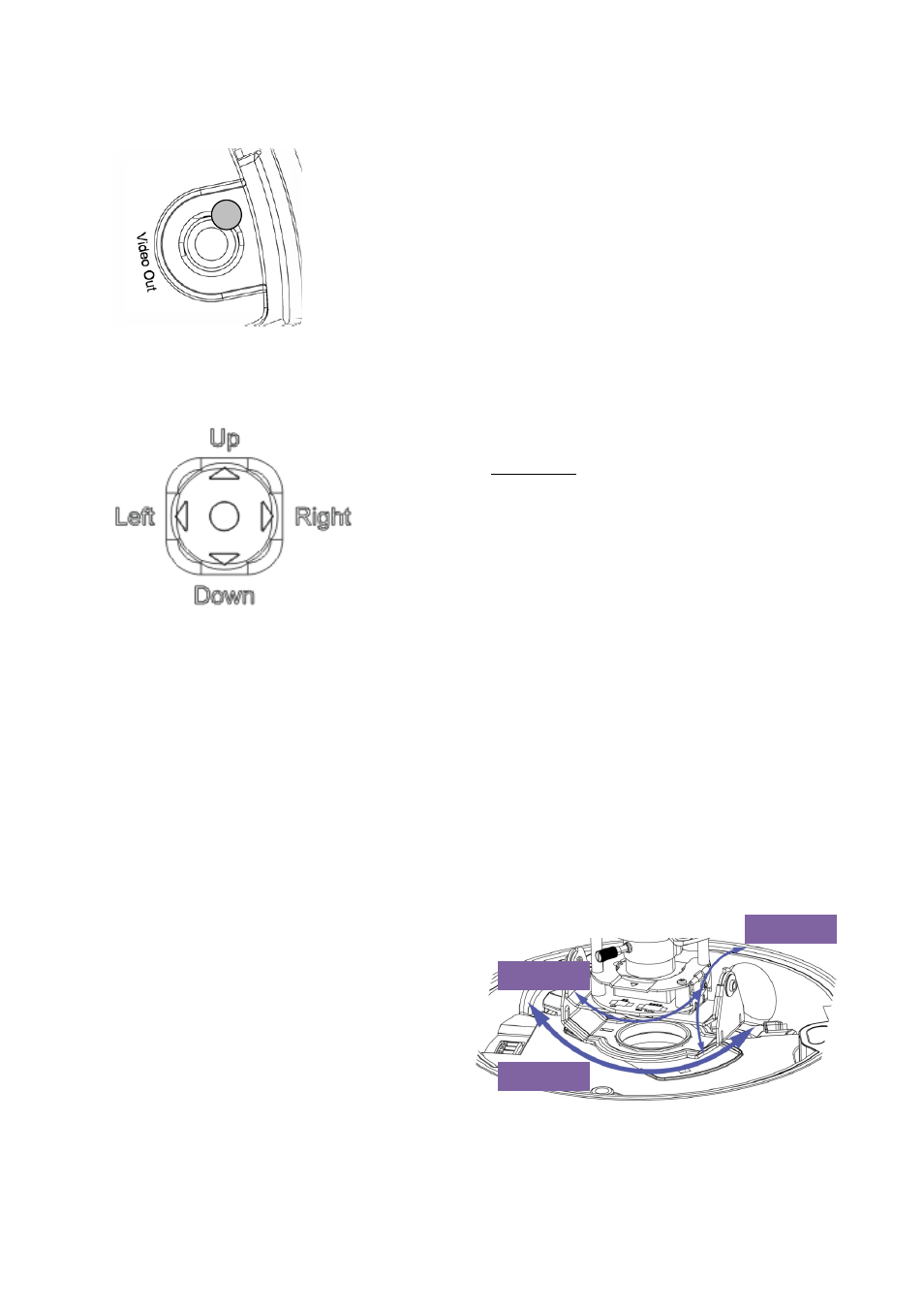

Anden videoudgang (til serviceformål)
3 – Videoudgang (sekundær, service), cinch
(female), FBAS 1,0 Vss
Joystick til OSD-styringen
4 – Joystick til OSD-styringen
Funktioner:
(a) Enter: Åbn menu/udfør handling
(b) Op: Navigation i menuen
(c) Ned: Navigation i menuen
(d) Til venstre: Reducér værdi/vælg
funktion
(e) Til højre: Forøg værdi/vælg funktion
Ved at trykke på joysticket åbnes OSD-menuen (on-screen-display). Yderligere beskrivelser findes
under følgende punkt i driftsvejledningen.
6.5 Anbringelse af videokablet
For at overføre HD-SDI-kameraets videosignal til en HD-SDI-converter/monitor eller HD-SDI-
optager skal der tilsluttes et koaksialkabel af typen RG6 eller RG59 med BNC-stik (male, han) til
videoudgangen. Kabellængden til det næste apparat må ikke overstige 80 meter (RG59) eller
150 meter (RG6). For at forøge rækkevidden kan der anvendes passende HD-SDI-repeatere.
6.6 Justering af kameramodulet
Kameramodulet kan drejes og hældes
i 3 akser.
Pan:
Rotation af hele kameramodulet
Tilt:
Kameramodulet vippes
Rotation
Rotation af objektivet med
billedoptager og IR-printkort
(3. akse)
3
Rotation
Pan
Tilt
