61

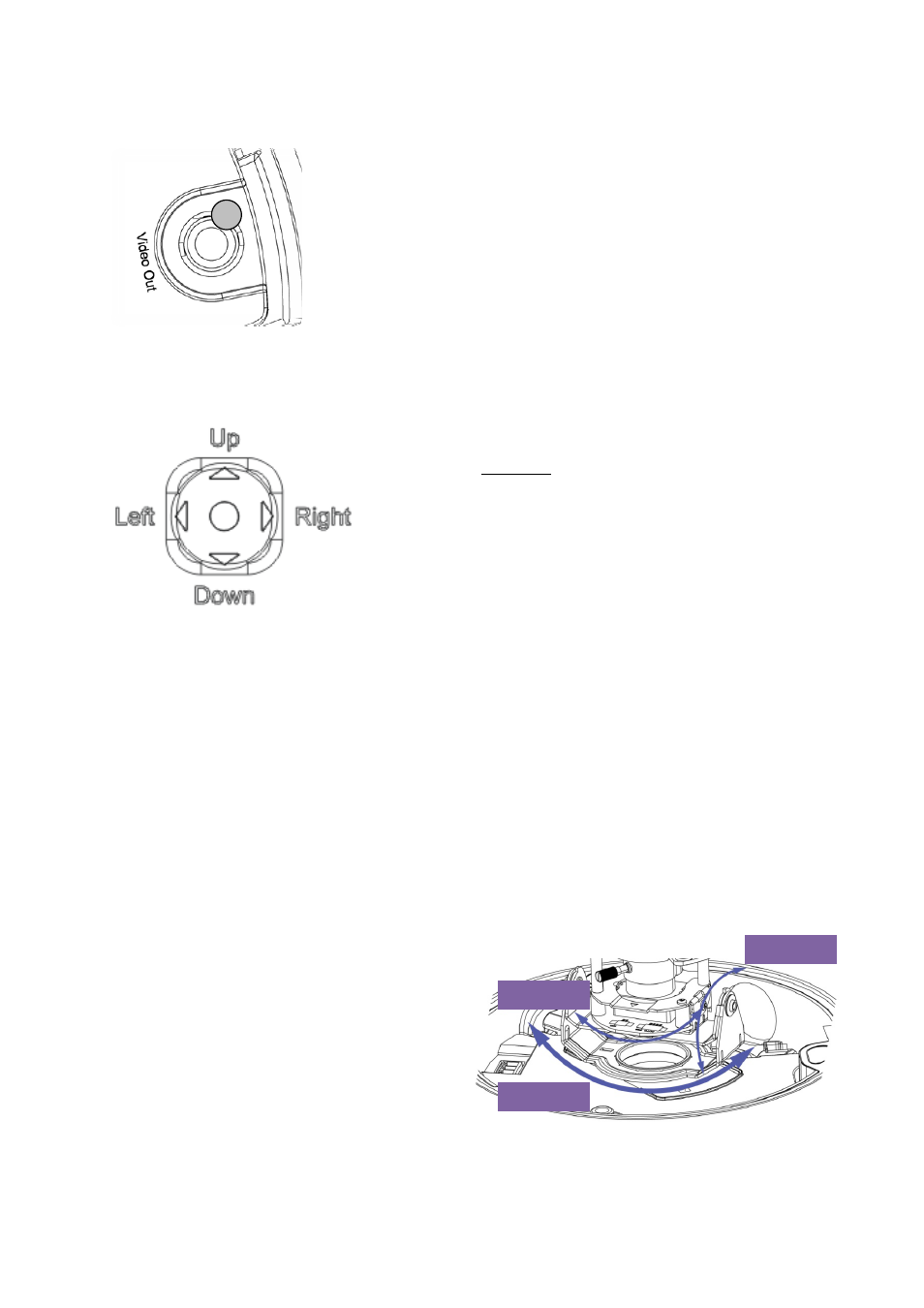

Tweede video-uitgang (voor servicedoeleinden)
3 – Video-uitgang (secundair, service),
cinch (female) FBAS 1,0 Vss
Joystick voor de OSD-besturing
4 – Joystick voor de OSD-besturing
Functies:
(a) Enter: menu betreden/actie uitvoeren
(b) Omhoog: navigatie in het menu
(c) Omlaag: navigatie in het menu
(d) Links: waarde verlagen/optie selecteren
(e) Rechts: waarde verhogen/optie
selecteren
Door het indrukken van de joystick wordt het OSD-menu (on-screen display) geopend. Extra
beschrijvingen vindt u in het volgende onderdeel van de gebruikershandleiding.
6.5 De videokabel aanbrengen
Om het videosignaal van de HD-SDI camera door te geven aan een HD-SDI converter/monitor of
HD-SDI recorder, moet op de video-uitgang een coaxkabel van het type RG6 of RG59 met BNC-
stekker (male, mannelijk) worden aangesloten. De kabellengte tot het volgende toestel mag niet
groter zijn dan 80 meter (RG59) resp. 150 meter (RG6). Om het bereik te vergroten, kunnen
bijpassende HD-SDI repeaters worden gebruikt.
6.6 De cameramodus afstellen
De cameramodule kan met behulp van 3 assen
gedraaid en gebogen worden.
Pan:
Rotatie van de gehele
cameramodule
Tilt:
Kanteling van de cameramodule
Rotatie:
Rotatie van het objectief met
beeldopnemer en IR-printplaat
(3e as)
3
Rotatie
Pan
Tilt
