10

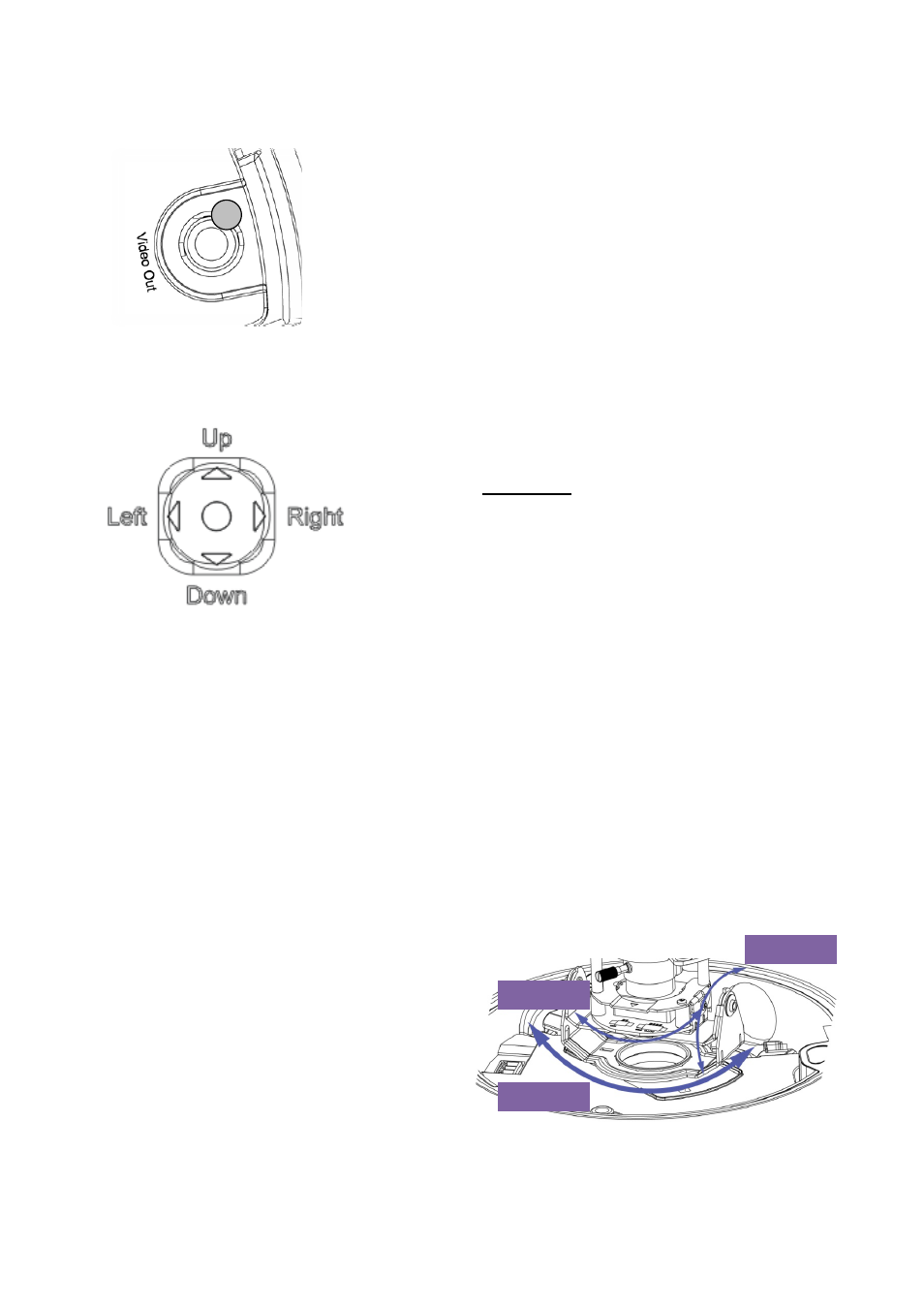

Zweiter Videoausgang (für Servicezwecke)
3 – Videoausgang (sekundär, Service), Cinch
(female), FBAS 1,0 Vss
Joystick für die OSD-Steuerung
4 – Joystick für die OSD-Steuerung
Funktionen:
(a) Enter : Menü betreten / Aktion ausführen
(b) Auf : Navigation im Menü
(c) Ab : Navigation im Menü
(d) Links : Wert verringern / Option wählen
(e) Rechts : Wert erhöhen / Option wählen
Durch Drücken auf den Joystick wird das OSD-Menü (On-Screen-Display) geöffnet. Weitere
Beschreibungen finden Sie im folgenden Punkt der Bedienungsanleitung.
6.5 Anbringen des Video-Kabels
Um das Videosignal der HD-SDI Kamera an einen HD-SDI Konverter/Monitor oder HD-SDI
Rekorder zu übertragen, muss an den Videoausgang ein Koaxialkabel vom Typ RG6 oder RG59
mit BNC-Stecker (male, männlich) angeschlossen werden. Die Kabellänge bis zum nächsten Gerät
darf 80 Meter (RG59) bzw. 150 Meter (RG6) nicht übersteigen. Zur Erhöhung der Reichweite
können entsprechende HD-SDI Repeater verwendet werden.
6.6 Ausrichtung des Kameramoduls
Das Kameramodul kann in 3 Achsen
geschwenkt und geneigt werden.
Pan:
Rotation des gesamten
Kameramoduls
Tilt:
Neigung des Kameramoduls
Rotation: Rotation des Objektivs mit
Bildaufnehmer und IR Platine (3.
Achse)
3
Rotation
Pan
Tilt
