Tilslutningerne til HD-SDI-videosignalet og spændingsforsyningen i kameraet skal
igen sættes forsigtigt på. Fastgør derefter kablet med fastgørelsesskruen.

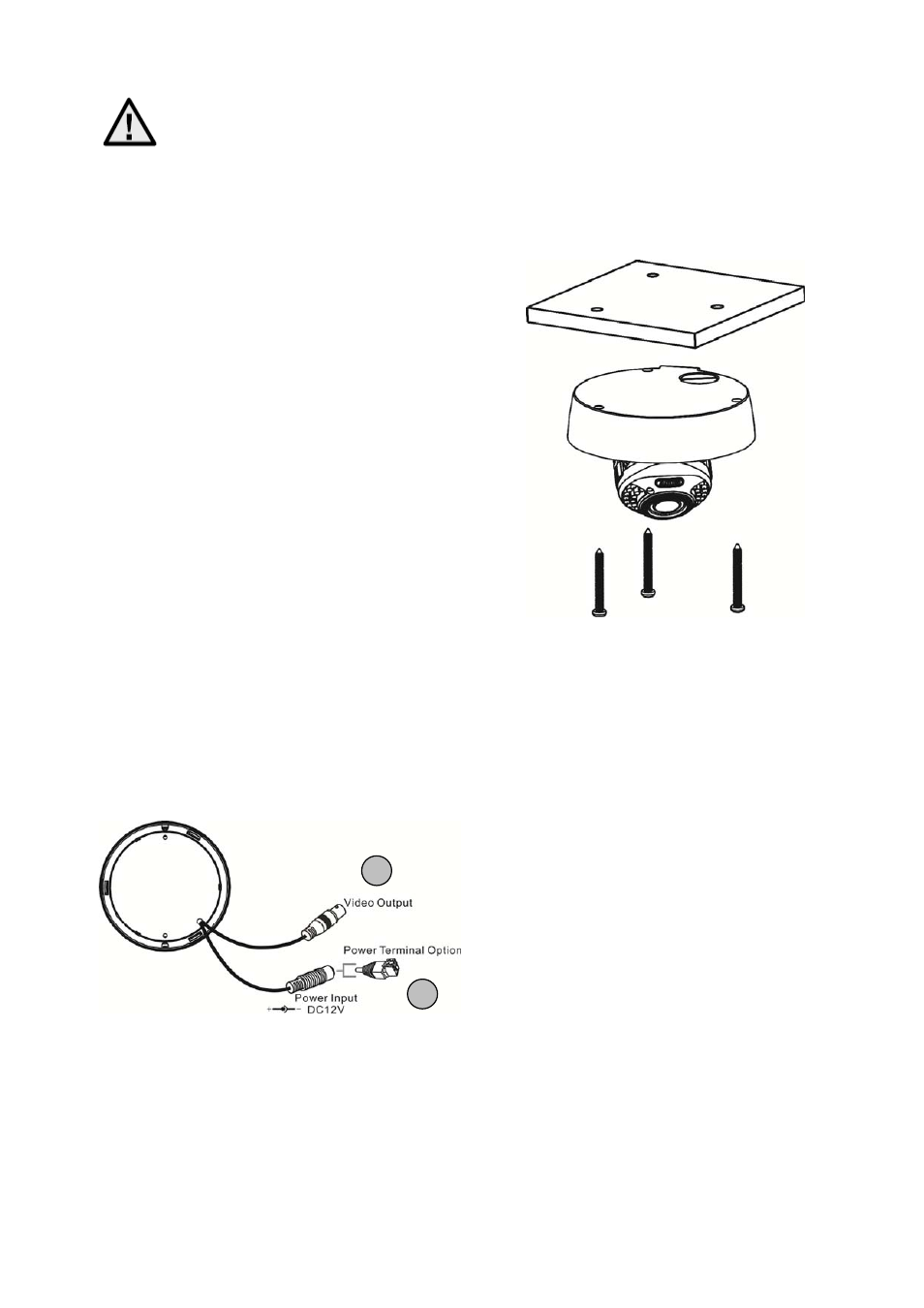

6.3 Montering af kameraet
Hold bundpladen på det tiltænkte
installationssted, markér hullerne til fastgørelsen
på underlaget, og bor disse huller. Anvend de
medleverede skruer og dyvler til at fastgøre
bundpladen. Kablet kan trækkes i siden eller
skjult i loftet/væggen.
6.4 Tilslutninger
Før du begynder installationen, skal du sikre, at netspændingen og kameraets nominelle spænding
stemmer overens.
Spændingsforsyning og HD-SDI-videosignal
1 – HD-SDI-videoudgang, BNC (female)
2 – Spændingstilslutning (rundstik 5,5 x 2,1 mm,
12 V DC) eller DC-2PIN-adapter
1
2
