42
5. Description de l'appareil
5.1 Vue d’ensemble – Numéro de type
Numéro du modèle TVHD71000
Résolution 1080p / 2.0 MPx
WDR √
DNR √
Jour/nuit (filtre infrarouge
pivotant)
√
DEL IR Non
Tension de fonctionnement 12 V CC
5.2 Déballage
Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.
Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier
présente des dommages, veuillez le renvoyer avec son emballage et informer le service
de livraison.
6. Montage

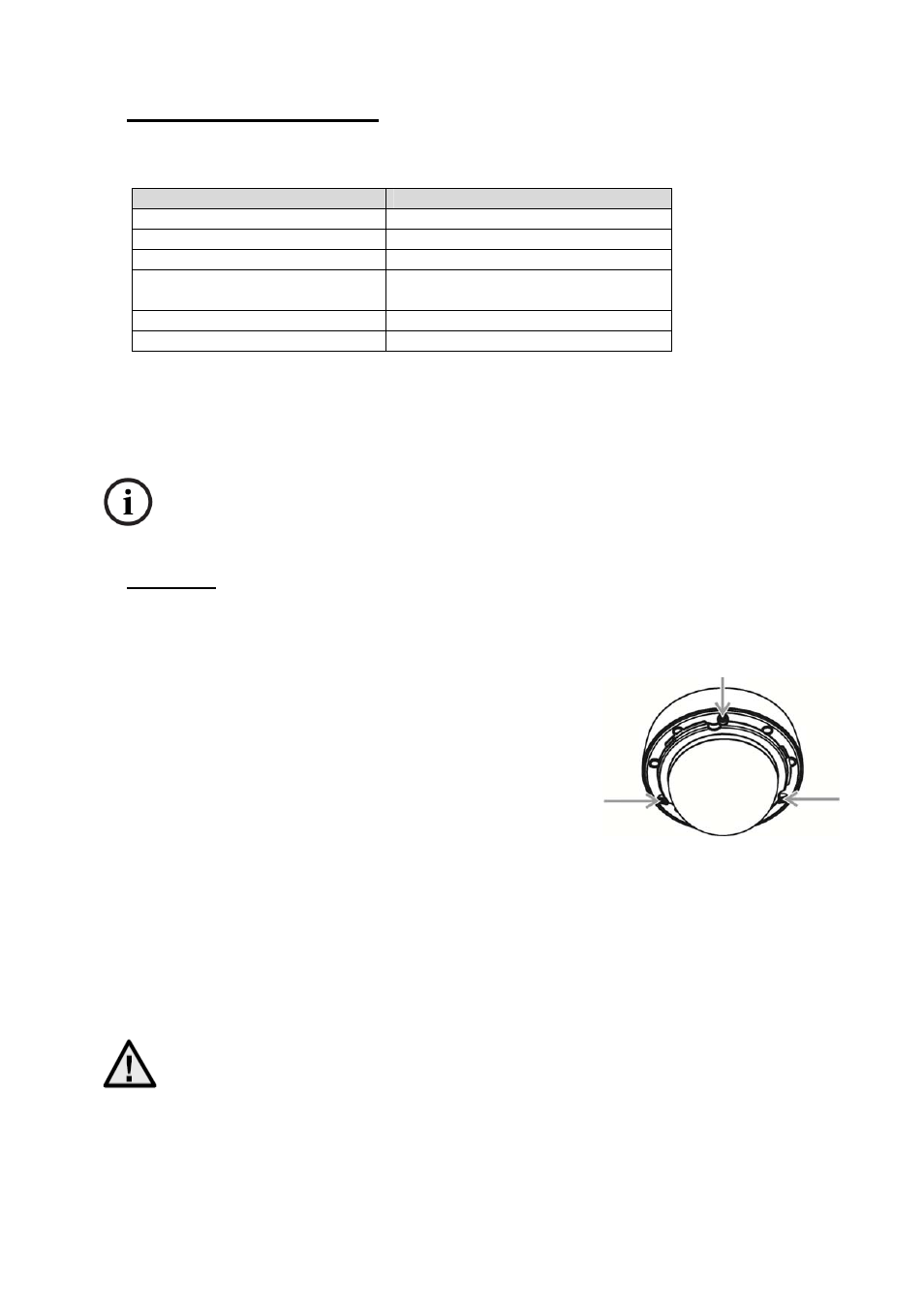

6.1 Retrait du dôme
Retirez tout d'abord l'anneau blanc du dôme en le tournant
dans le sens inverse des aiguilles d'une montre.
Dévissez ensuite les trois vis de fixation du dôme. Retirez
maintenant le dôme.
6.2 Pose des câbles
Le câblage peut se faire sur le côté (visible) ou par le dessous (caché). Un passe-câble à vis
(M25X1,5) doit être installé sur le boîtier afin d'assurer la protection contre l'humidité.
Le passe-câble à vis et le câble de raccordement sont pré-installés en usine dans l'ouverture
latérale.
Dévissez avec précaution la vis de fixation du câble à l'intérieur de la caméra.
Desserrez ensuite avec précaution les deux câbles de raccordement (fiche ronde pour
le signal HD-SDI et connecteur à 2 broches pour l'alimentation électrique).
Dévissez l'écrou-raccord du passe-câble à vis et retirez le passe-câble à vis avec le câble de
raccordement. Retirez le cache sur la face inférieure de la caméra. Faites passer le câble de
raccordement par l'orifice situé en dessous et vissez le passe-câble à vis dans l'orifice. Fermez
ensuite correctement le passe-câble à vis avec l'écrou-raccord.
