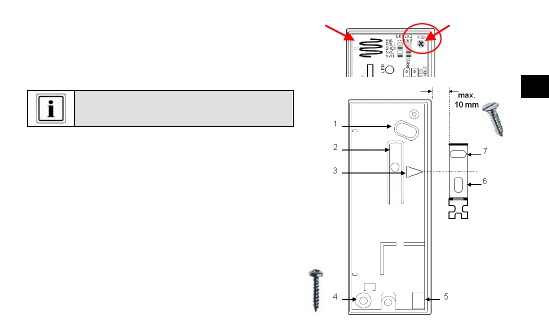

13. Montage:
Entfernen Sie die Platine aus dem Gehäuse. Schraube
„MS“ lösen, die Platine herausheben.
Befestigen Sie den Melder und den
Magnethalter
mittig zur Markierung „3“ mit
max.10 mm Abstand.
Danach verwenden Sie die Bodenplatte des Melders und
des Magnethalters um die Befestigungslöcher 1, 4 und 6, 7
zu markieren
Verwenden Sie die Linsenkopfschrauben „ A“ für den
Melder und
die Senkkopfschrauben “B“ für den Magnethalter.
Achten Sie darauf, dass sich der Wandabrisskontakt
„2“
nach innen bewegt.
Kabelöffnung
„5“ für externe Melder,
max. 10 Meter Anschlusskabel.
MS Leiterplatte
A
B
D
