13. Montage :

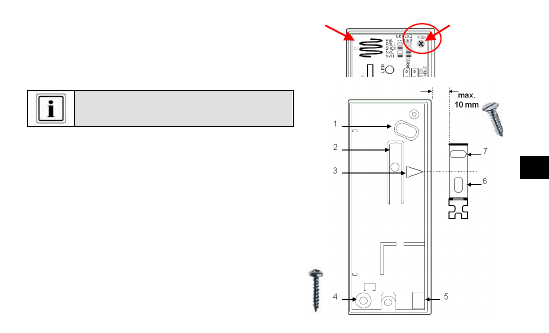

Retirez la platine du boîtier. Desserrez la vis « MS » et
retirez la platine en la soulevant.
Fixez le détecteur et le support magnétique
en les centrant par rapport au repère « 3 » et
à 10 mm de distance maxi.
Utilisez ensuite l’embase du détecteur et du support
magnétique pour le repérage des trous de fixation 1, 4
et 6, 7.
Utilisez les vis à tête cylindrique « A » pour le détecteur et
les vis à tête noyée « B » pour le support magnétique.
Veillez à ce que le contact anti-arrachement mural « 2 » se
déplace vers l’intérieur.
Passe-câble « 5 » pour détecteur externe, câble de
raccordement de 10 mètres maxi.
MS Carte de
circuits
imprimés
A
B
F
