13. Montage:
Verwijder de printplaat uit het huis. Schroef
„MS” lossen, e
printplaat eruit tillen.

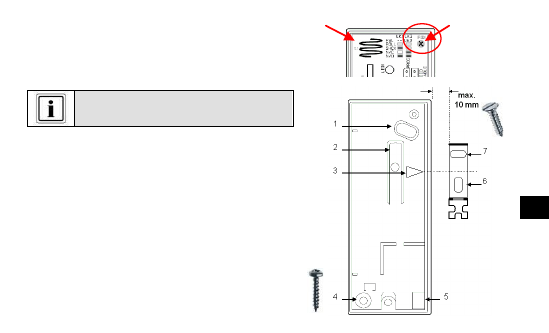

Bevestig de melder en de magneethouder
centraal t.o.v. de markering „3” op
max. 10 mm afstand.
Daarna gebruikt u de bodemplaat van de melder en van de
magneethouder om de bevestigingsgaten 1, 4 en 6, 7 te
markeren.
Gebruik de lenskopschroeven
„A” voor de melder en de
platkopschroeven „B” voor de magneethouder.
Zorg ervoor dat het wandlostrekcontact
„2” naar binnen
beweegt.
Kabelopening
„5” voor externe melders, max. 10 meter
aansluitkabel.
MS Printplaat
A
B
NL
