OPTIONAL PROCEDURE:

When drain install is required to be flush

against the finished wall, build out wall with

backer board over round clamp down drain

body (F) to compensate for the drain radius.

PROCEDIMIENTO OPCIONAL:

Cuando el drenaje sea instalado, se requiere

que esté completamente a la pared,

construir la pared con múltiples de placas

de cemento sobre el redondo drenaje (F)

para compensar el radial del drenaje.

2. If clamp down drain body (F) is not

installed. Attach (F) to existing waste line

and allow drain to recess into subfloor.

Ensure that drain body (F) is level.

Unscrew and remove top clamp down plate

from drain body
3. Spread a primary mortar bed across the

intended shower area. Pitch this bed in four

directions towards the drain body (F).
4. When mortar layer is dry, perform

necessary waterproofing (PVC Liner, CPE

Rubber Liner/Chloraloy™, Lead Pan, Copper

Pan, Hot Mop, Fiberglass) as per local code.

Ensure waterproofing layer reaches the edge

of the hole in the drain body (F).
5. Calculate desired finished wall to wall

length, keeping in mind wall tile thickness

and 8”± ¼” for the outlet section (C). When

utilizing

full assembly length: using a band

saw, shop saw, or a hack saw with a 32

tooth blade, cut the channel along its length

where the outlet section (C) is to be placed.

When using

less than full assembly length,

remove equal amounts (half of total excess

to be removed) from each open end of

channel (B1). Gently file back rough edges.
(i.e. If 6 inches of total excess channel length

is to be removed. Remove 3 inches from

each open end of channel).

2. Si el drenaje (F) no está instalado.

Adjuntar el drenaje (F) a la línea de residuos

existentes y permite el drenaje a que recese

en el piso. Asegura, que el drenaje (F) este

nivelado. Destornilla y remueve la placa de

sujeción de arriba.
3. Esparcir una primaria de capa de mortero

a través del destino o zona del baño. Lanzar

la capa de mortero en cuatro direcciones

hacia el drenaje (F).
4. Cuando la capa de mortero este seca,

realice la impermeabilización necesaria

(Forro del PVC, cobre, panal de vidrio)

según el código local. Asegura que la capa

de impermeabilización alcance al borde del

agujero en el drenaje (F).
5. Calcular deseada terminación de pared a

pared, teniendo en cuenta que el espesor de

la pared 8”± ¼” para la sección de salida (C).

Cuando utilice la

longitud del ensamblaje

complete: usando una sierra de cinta, arco de

sierra, con 32 por pulgada de cuchilla, corte el

canal a lo largo de donde necesita la sección

de salida (C) ser colocado. Cuando se utiliza

el uso de menos de la longitud, eliminé

cantidad iguales (Mitad del exceso total que

se retira) en cada parte final del canal (B1).

Suavemente lime de nuevo en las orillas.
(i.e. Si 6 pulgadas en total exceso tiene que ser

eliminado. Elimine 3 pulgadas de cada parte

abierta en el canal, (B1).

Installation

1. Determine the location of the drain outlet

location. Typically linear drains should span a

dimension from wall to wall, against a wall or

at a shower entrance.

Instalación

1. Determine la ubicación del emplazamiento

del drenaje. Típicamente el drenaje lineal

atraviesa una dimensión de pared a pared,

contra la pared, o en una entrada de un baño.

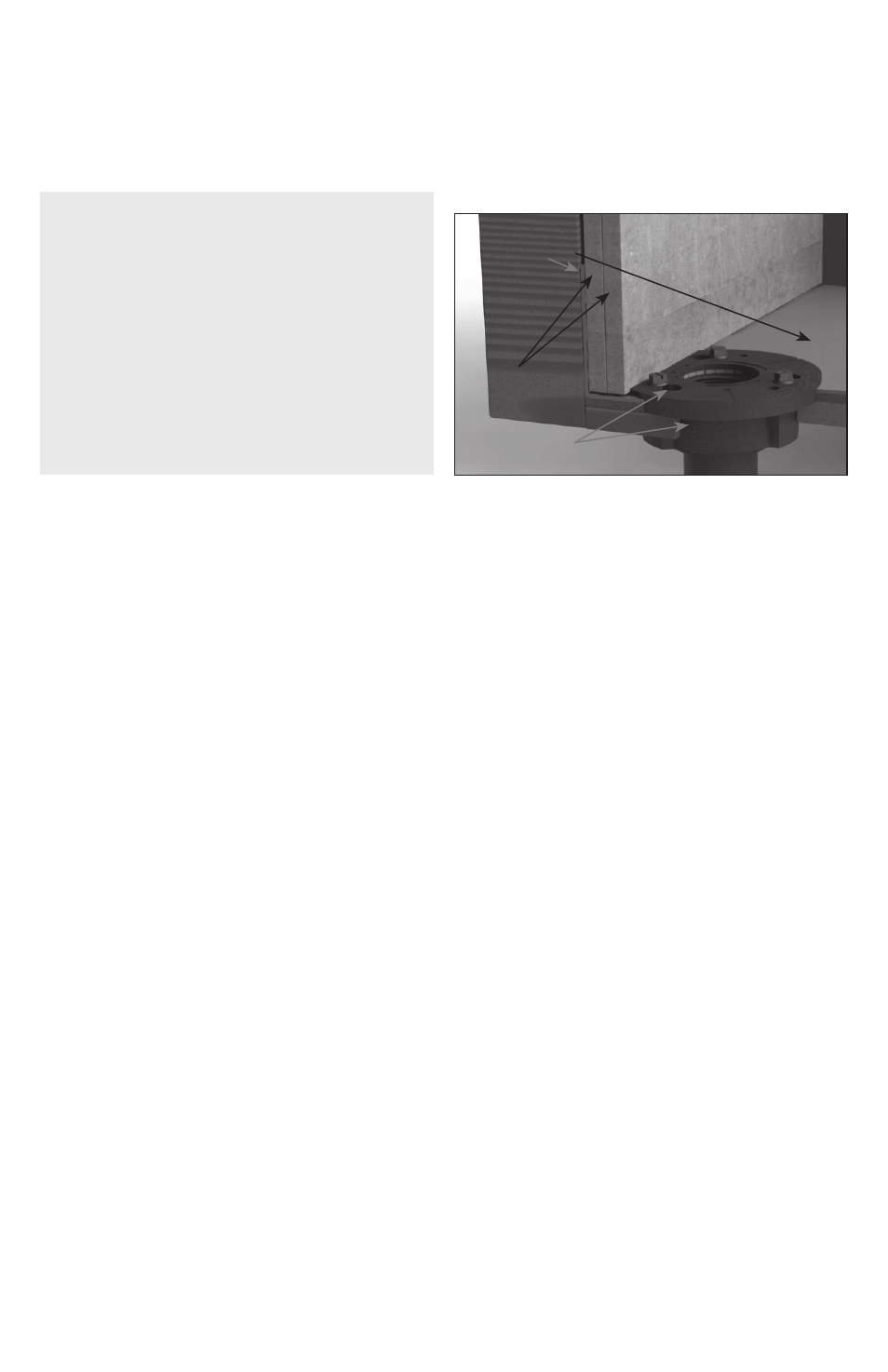

OPTIONAL PROCEDURE / PROCEDIMIENTO OPCIONAL

Waterproofing

Membrane

Double Layer Backer

Board

(F) 2” Throat Clamp Down Drain Body*

(Two Pieces)

(F1)

(F2)
