CJ5201007 Rév. G
11/2013 5 de 6
© Acuity Brands Lighting, Inc., 2010, 2012.
Tous droits réservés.
CONSERVEZ CES INSTRUCTIONS
Lors de la réception, procédez à une
inspection minutieuse à la recherche de
dommages éventuels subis lors du
transport, ceux-ci doivent être portés à
l'attention
du transporteur/livreur.
Comparez la description du catalogue
indiquée sur le bordereau d'emballage
avec l'étiquette sur le carton afin de vous
assurer que vous avez reçu les bonnes
marchandises.
NOTICE D'INSTALLATION
Garniture de douche EVO/EVO
WW et EVO
RENSEIGNEMENTS IMPORTANTS
SUR LA SÉCURITÉ
Pour votre protection, lisez attentivement
Avertissement : Risque d'incendie.
N'installez pas d'isolation à moins de
3 pouces des côtés du luminaire ou du
boîtier de câblage, ni au-dessus du
luminaire de telle sorte que l'isolation
capte la chaleur.
Le courant électrique peut entraîner
chocs
douloureux ou blessures
graves en cas de manipulation
inadéquate. Pour votre sécurité,
n'oubliez jamais de :
• Couper l'alimentation électrique.
• Mettre le luminaire à la terre afin d'éviter
d'éventuelles décharges électriques.
• Ne pas manipuler un luminaire sous
tension ou activer un luminaire en ayant
les mains mouillées, en vous tenant
debout sur une surface mouillée ou
humide, ou dans de l'eau.

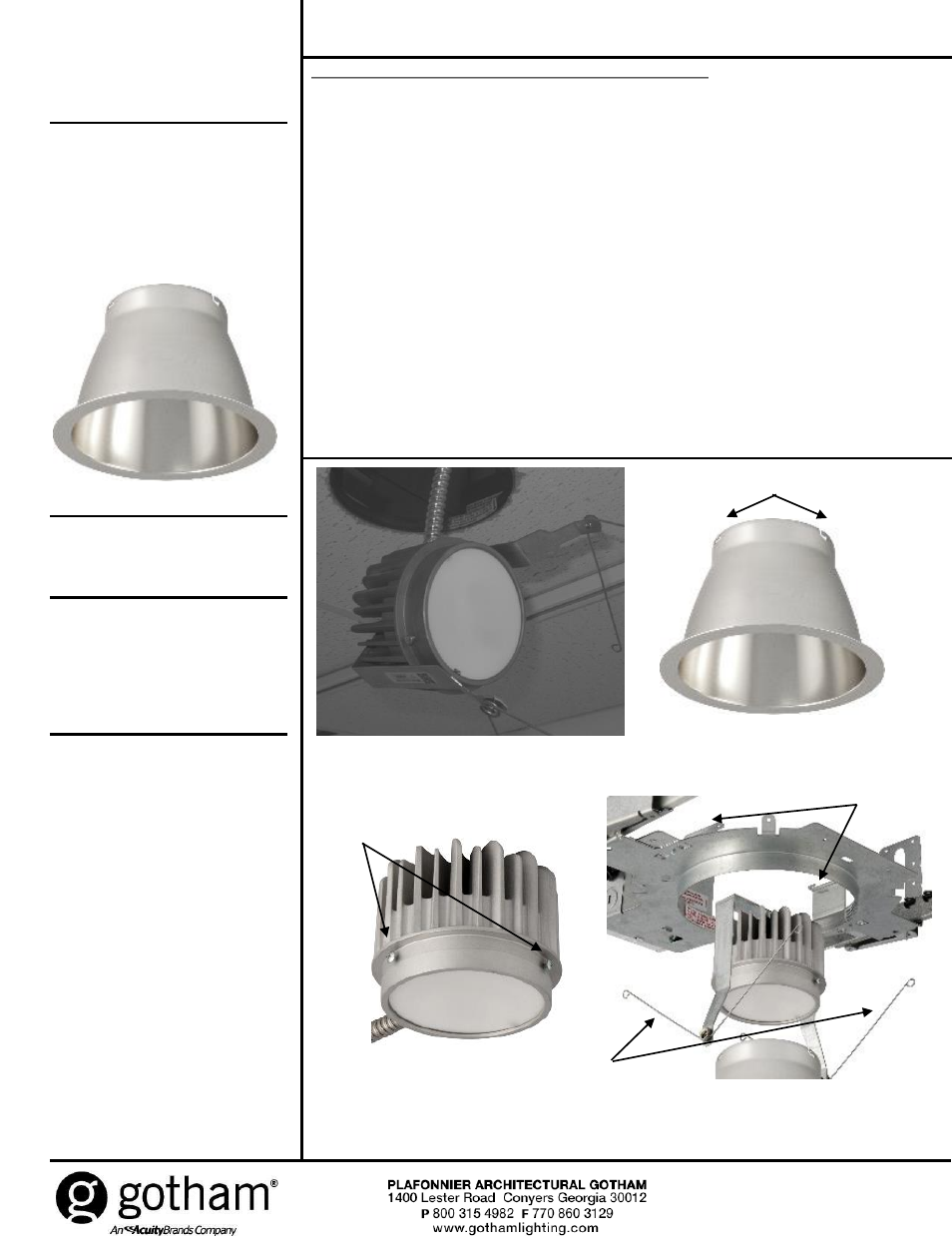

Nouvelle installation pour garniture de douche EVO/EVO WW et EVO
1. Tirez l'ensemble du moteur du luminaire inclus avec le cadre de montage à travers l'ouverture du plafond, conformément
au schéma 1.
2. Fixez l'ensemble du moteur du luminaire à la partie supérieure du réflecteur en alignant et en engageant les trois (3)
encoches de retenue de la garniture (voir schéma 2) situées sur le réflecteur avec les trois (3) vis situées sur le moteur du
luminaire (voir schéma 3). Vissez les vis à l'aide d'un tournevis cruciforme Philips.
3. Enfoncez l'ensemble moteur du luminaire/réflecteur dans l'ouverture du plafond en alignant les ressorts de torsion avec
les supports de retenue de la garniture sur le cadres de montage (voir schéma 4). Enfoncez l'ensemble jusqu'à ce que la
bride du réflecteur affleure le plafond.
4. Pour retirer le réflecteur : tirez-le vers le bas en appuyant sur les ressorts de torsion jusqu'à ce qu'il soit totalement
dégagé du cadre de montage. À l'aide d'un tournevis cruciforme Philips, desserrez les vis de retenue de la garniture
situées sur le moteur du luminaire, puis désengagez le réflecteur en le mettant en position ouverte avec les encoches de
retenue de la garniture.
5. Protection IP65 pour garniture de douche ALED : Appliquez un boudin de silicone autour du périmètre de la garniture
entre le plafond et le bord extérieur de la bride pour atteindre une protection IP65.
6. Pour l'installation de la garniture EVO-W, enfoncez le réflecteur dans l'ouverture du plafond en veillant à ce que le lèche-
mur soit correctement orienté par rapport au mur à éclairer.
7. Pour l'installation de la garniture avec une batterie d'urgence, avant d'effectuer l'étape 1, tirez le flexible du commutateur
de test de la batterie par l'ouverture du plafond. Fixez le commutateur de test au support du réflecteur à l'aide de l'écrou
fourni, conformément au schéma 5. Lors de la fixation du moteur du luminaire comme décrit dans l'étape 2, veillez à
aligner la bonne encoche de retenue de garniture avec le conduit du flexible du moteur du luminaire (schéma 6). De plus,
veillez à tourner la culasse si besoin de façon à ce que les ressorts de torsion s'alignent avec les supports de ressorts de
torsion au sein du boîtier.
Schéma 1
Schéma 2
Schéma 3
Schéma 4
Encoches de retenue
Vis de retenue
Ressorts de torsion
Support de retenue
