30854N 09/26/13B PCN1398 ©2011 CEQUENT PERFORMANCE PRODUCTS, INC. PRINTED IN XXX
14
1. Se reporter à la Fig. 19 de la dernière page. Les numéros entre parenthèses correspondent aux pièces de la Fig. 19.
2. Cet ensemble pour caravane à sellette est livré dans plusieurs boîtes. Les déballer et se familiariser avec les pièces
énumérées sur la liste.
3. Placer deux traverses (28) en travers de la plate-forme (Fig. 7). Sélectionner un support latéral (22) et placer les
languettes dans la fente rectangulaire la plus à l’extérieur des traverses. Glisser les chevilles longues (25) dans les trous
des traverses, depuis l’extérieur vers l’intérieur comme illustré, de façon que les goupilles fendues se trouvent sur l’intérieur
des traverses. Répéter pour l’autre support latéral. Verrouiller les chevilles à l’aide des goupilles à ressort (26).
4. Sélectionner le support de tête (17) et l’installer sur le support latéral en alignant les trous selon la hauteur d’attelage
souhaitée (position basse à 13 po, haute à 17 po). Poser quatre boulons hex. 1/2-
13 x 4.5“ (21) (têtes vers l’intérieur
comme illustré) et contre-écrous (20).
5. Serrer les écrous 1/2" à 75 lb-pi.
6. Installer les traverses et les supports de montage selon les instructions qui les accompagnent. Instructions
supplémentaires en page 10.
INSTRUCTIONS DE MONTAGE
AVERTISSEMENT :

Les connexions pour le câblage de remorque doivent se trouver sur le côté de la plate-
forme de la camionnette entre le siège du conducteur et le passage de roue à l’essieu arrière.
 La réalisation de connexions à l’arrière du passage de roue peut obliger l’utilisateur à se
placer entre la camionnette et la caravane. LORSQUE POSSIBLE, ÉVITER DE PLACER LE
CORPS SOUS LA CARAVANE OU ENTRE CELLE-CI ET LA CAMIONNETTE !
 Si l’on doit placer une partie quelconque du corps sous la caravane ou entre celle-ci et la
camionnette :

Il FAUT bloquer toutes les roues de la caravane à l’avant et l’arrière de chaque pneu ET

La béquille de la caravane DOIT reposer sur un sol ferme ET

La camionnette DOIT être en stationnement et stable, freins d’urgence actionnés !
Avertissement :

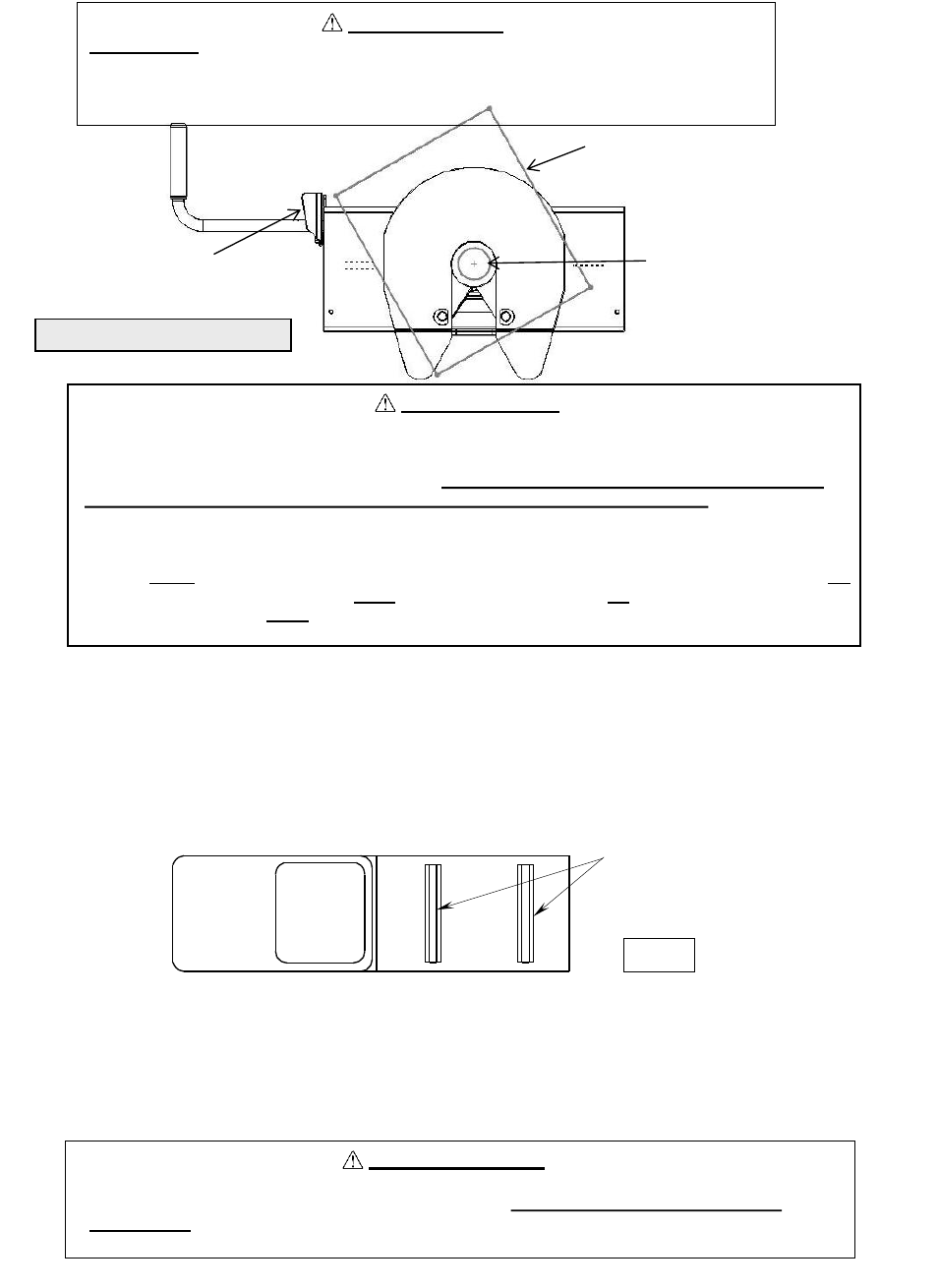

Ne pas utiliser cet attelage pour remorquer une caravane dont le carter de pivot peut
toucher ou gêner le verrou de manivelle lors d’un virage ! (Voir Fig. 6) La caravane
risque de se dételer si le carter de pivot touche à la manivelle ou à son verrou lors d’un
virage.
AVERTISSEMENT
Les traverses doivent être boulonnées à travers le plancher de la camionnette sur les
supports qui se fixent au cadre de la camionnette. NE PAS FIXER UNIQUEMENT AU
PLANCHER.
Le plancher seul n’est pas assez robuste pour supporter les charges
exercées par la caravane.
BAS DU CARTER DE PIVOT
Fig. 7
TRAVERSES D’ATTELAGE
PIVOT D’ATTELAGE
VERROU
FIG. 6
