Équipement requis :
Clés : 9/16”, 3/4”, 1-1/8”
Mèches : 11/32”
Clé dynamométrique d'une capacité de lecture
de 260 lb-pi.
© 2010 Cequent Performance Products, Inc. Feuille 9 de 24 49901IN 03/21/13 Rev. C
j

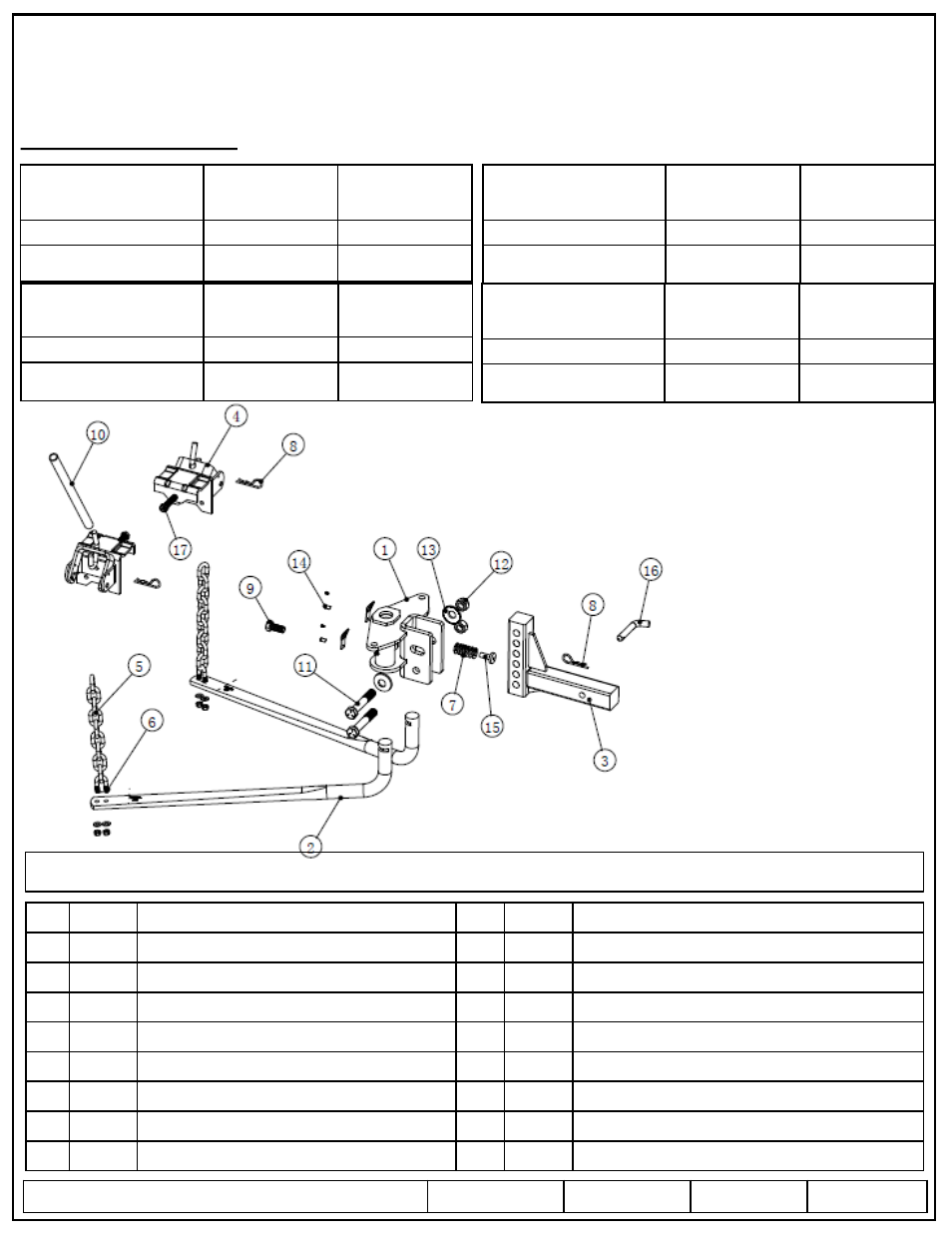

Qté (1) Montage sur boule
⑩
Qté (1) Poignée du levier
k
Qté (2) Barre stabilisatrice
⑪
Qté (2) Boulons ¾”-10 x 4 ½”
l
Qté (1) Barre d'attelage
⑫
Qté (2) Écrou ¾”-10
m
Qté (2) Support encliquetable
⑬
Qté (2) Rondelle conique ¾”
n
Qté (2) Chaîne de sécurité
⑭
Qté (2) Verrouillage de la barre stabilisatrice
⑥
Qté (2) Boulon en U, écrou et rondelle 3/8”
⑮
Qté (1) Rivet
⑦
Qté (7) Rondelle d'espacement
⑯
Qté (1) Goupille
⑧
Qté (3) Agrafe-ressort
⑰
Qté (2) Vis de blocage du support encliquetable
⑨
Qté (1) Vis de blocage
Ne pas excéder les spécifications de poids
du fabricant du véhicule de remorquage, ni
Numéro de pièce de
l'attelage
49901
Poids brut max. de
la remorque (lb)
Poids max. au timon
(lb)
Répartition de charge 10,000 550
Sans répartition de charge
Montage sur boule
5,000 500
Form: F205 Rev A 5-6-05
Numéro de pièce de
l'attelage
49902
Poids brut max. de
la remorque (lb)
Poids max. au timon
(lb)
Répartition de charge 10,000 750
Sans répartition de charge
Montage sur boule
5,000 500
Numéro de pièce de
l'attelage
49903
Poids brut max. de
la remorque (lb)
Poids max. au timon
(lb)
Répartition de charge 10,000 1,000
Sans répartition de charge
Montage sur boule
5,000 500
CONCESSIONNAIRES : Veuillez remettre ces instructions à votre client.
Pour obtenir de l'assistance pour l'installation ou un autre aspect technique, composer le 1-888-521-0510.
Instructions d’installation
49901IN
Numéros de pièce :
49901 49902
49903 49904
Attelage à répartition de charge avec contrôle antiroulis - Barres rondes
Imprimé en Chine
Numéro de pièce de
l'attelage
49904
Poids brut max. de
la remorque (lb)
Poids max. au timon
(lb)
Répartition de charge 10,000 1,200
Sans répartition de charge
Montage sur boule
5,000 500
