Equipo necesario:
Llaves: 9/16", 3/4", 1-1/8"
Brocas de taladro: 11/32"
Llave de torsión con capacidad de lectura de
260 pies-libras
© 2010 Cequent Performance Products
Hoja 17 de 24 49901IN 03/21/13 Rev. C
j

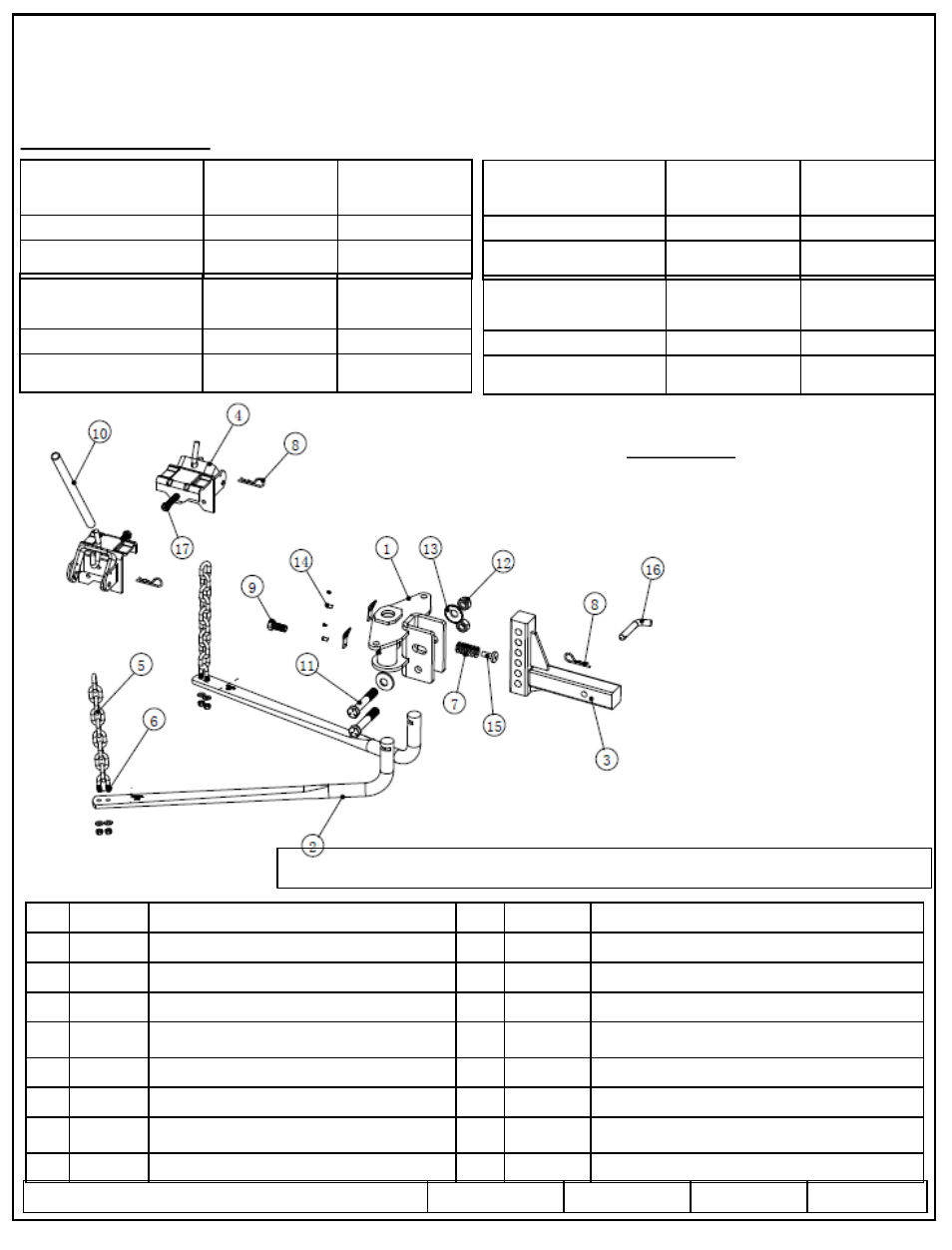

Cant. (1) MONTAJE DE ESFERA
⑩
Cant. (1) MANIJA ELEVADORA
k
Cant. (2) BARRA DE RESORTE
⑪
Cant. (2) PERNOS, 3/4”-10 X 4 ½”
l
Cant. (1) BARRA DE ENGANCHE
⑫
Cant. (2) TUERCA, 3/4"-10
m
Cant. (2) SOPORTE A PRESIÓN
⑬
Cant. (2) ARANDELA CÓNICA, 3/4”
n
Cant. (2) CADENA DE SEGURIDAD
⑭
Cant. (2)
ENSAMBLE DE BLOQUEO DE BARRA DE
RESORTE
⑥
Cant. (2) PERNO EN U, TUERCA Y ARANDELA, 3/8”
⑮
Cant. (1) REMACHE
⑦
Cant. (7) ARANDELA ESPACIADORA
⑯
Cant. (1) PASADOR DE HALAR
⑧
Cant. (3) CLIP DE RESORTE
⑰
Cant. (2)
TORNILLO DE FIJACIÓN DEL SOPORTE A
PRESIÓN
⑨
Cant. (1) TORNILLO DE FIJACIÓN
No supere el valor inferior entre la calificación
del fabricante del vehículo de remolque o
Número de parte del
enganche
49901
Peso máximo bruto
del remolque (LB)
Peso máximo
de la horquilla (LB)
Distribución de peso 10,000 550
Carga de peso
Montaje de esfera
5,000 500
Form: F205 Rev A 5-6-05
Número de parte del
enganche
49902
Peso máximo bruto
del remolque (LB)
Peso máximo
de la horquilla (LB)
Distribución de peso 10,000 750
Carga de peso
Montaje de esfera
5,000 500
Número de parte del
enganche
49903
Peso máximo bruto
del remolque (LB)
Peso máximo
de la horquilla (LB)
Distribución de peso 10,000 1,000
Carga de peso
Montaje de esfera
5,000 500
CONCESIONARIOS: Entregue estas instrucciones al cliente.
Para asistencia con la instalación o ayuda técnica, llame al 1-888-521-0510
Instrucciones de instalación
49901IN
Números de partes:
49901 49902
49903 49904
Distribución de peso de barra redonda con control de oscilación
Impreso en China
Número de parte del
enganche
49904
Peso máximo bruto
del remolque (LB)
Peso máximo
de la horquilla (LB)
Distribución de peso 10,000 1,200
Carga de peso
Montaje de esfera
5,000 500
