POLY-FUSE ® Resettable PTCs
© 2013 Littelfuse, Inc.
Specifications are subject to change without notice.
Revised: 11/05/13
1
81
2L S
eries
Surface Mount > 1812L Series
Part
Number
A B C D E
Inches mm Inches mm Inches mm Inches mm Inches mm
Min Max Min Max Min Max Min Max Min Max Min Max Min Max Min Max Min Max Min Max
1812L010 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.05 0.75 1.25 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L010/60 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.05 0.75 1.25 0.01 0.05 0.3 1.2 0.006 0.03 0.15 0.65
1812L014 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.08 0.75 1.95 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L020 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.02 0.04 0.55 1 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L020/60 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.05 0.75 1.25 0.01 0.05 0.3 1.2 0.006 0.03 0.15 0.65
1812L035/30 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.02 0.04 0.6 1.25 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L050 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.02 0.03 0.5 0.75 0.01 0.05 0.3 1.2 0.01 0.02 0.15 0.5
1812L050/30 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.02 0.04 0.5 1 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L075 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.02 0.03 0.5 0.75 0.01 0.05 0.3 1.2 0.01 0.02 0.15 0.5
1812L075/24 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.06 0.75 1.55 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L075/33 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.06 0.75 1.55 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L110 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.02 0.03 0.5 0.71 0.01 0.05 0.3 1.2 0.01 0.02 0.15 0.5
1812L110/24 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.02 0.04 0.5 1.07 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L110/16 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.05 0.75 1.25 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L110/33 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.05 0.08 1.2 2 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L125/6 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.02 0.03 0.45 0.75 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L125/16 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.05 0.75 1.25 0.01 0.05 0.3 1.2 0.01 0.02 0.15 0.5
1812L150 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.02 0.03 0.4 0.71 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L150/12 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.05 0.75 1.25 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L150/24 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.07 0.8 1.8 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L160 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.02 0.03 0.4 0.75 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L160/12 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.05 0.75 1.25 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L200TH 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.008 0.024 0.2 0.6 0.01 0.05 0.3 1.2 0.01 0.02 0.15 0.5
1812L200/12 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.05 0.80 1.20 0.012 0.047 0.30 1.20 0.006 0.026 0.15 0.65
1812L200/16 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.05 0.80 1.20 0.012 0.047 0.30 1.20 0.006 0.026 0.15 0.65
1812L260TH 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.02 0.04 0.5 1.0 0.01 0.05 0.3 1.2 0.01 0.02 0.15 0.5
1812L260/12 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.05 0.8 1.34 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65
1812L260/16 0.18 0.19 4.54 4.90 0.12 0.14 3.16 3.50 0.05 0.08 1.20 2.00 0.012 0.047 0.30 1.20 0.006 0.026 0.15 0.65
1812L300 0.17 0.19 4.37 4.73 0.12 0.13 3.07 3.41 0.03 0.06 0.8 1.50 0.01 0.05 0.3 1.2 0.01 0.03 0.15 0.65

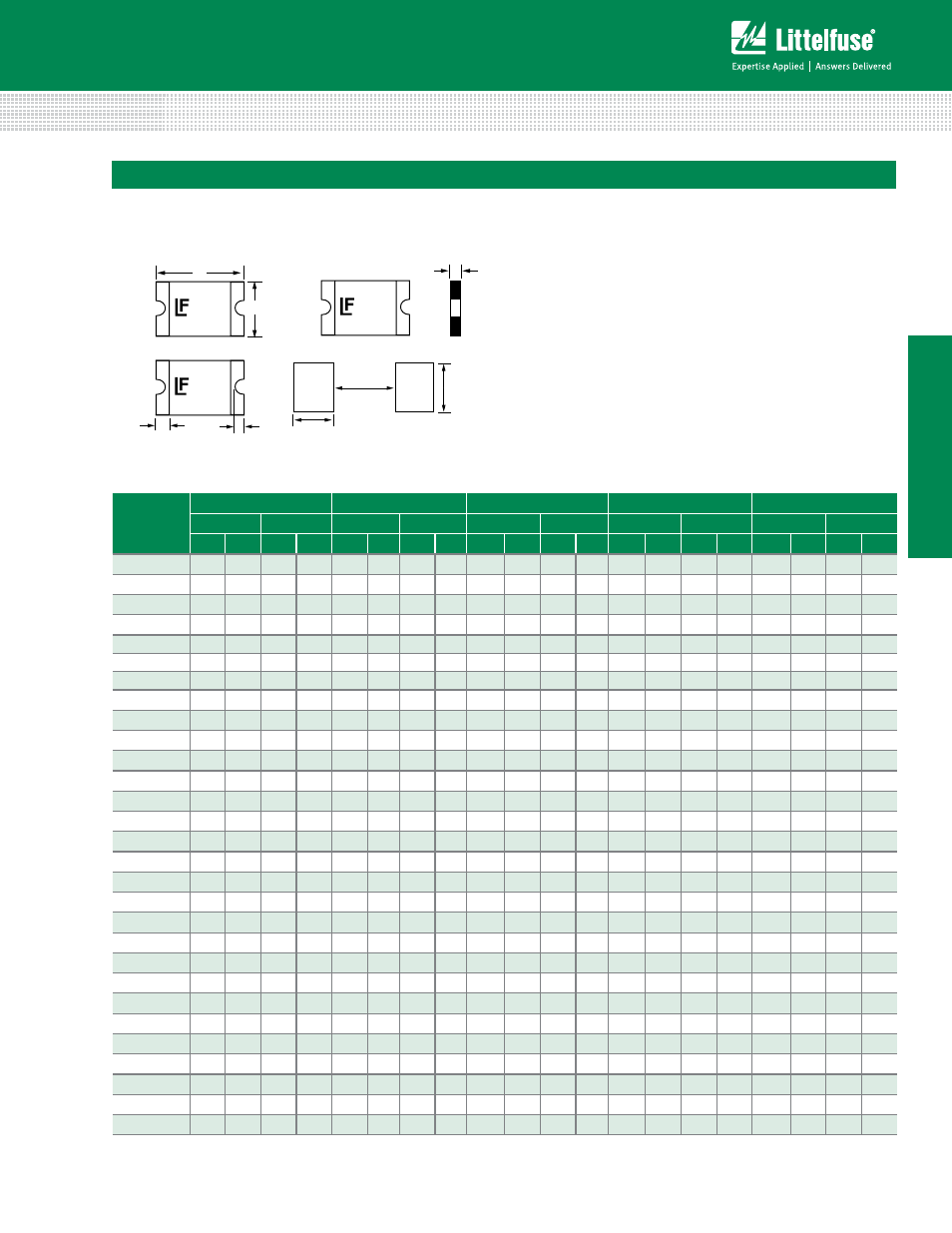

Dimensions
C
Top
View
Pad
Layout
Side
View
Bottom
View
3.15 mm
(.124”)
3.45 mm
(.135”)
1.78mm
(.070”)
D
MARKING CODE VARIES
WITH AMPERAGE AND VOLTAGE RATING
(See Electrical Characteristics Table)
SHOWN ARE:
- 1.1A/6V RATING (LEFT)
- 1.1A/33V RATING (RIGHT)
E
A
B
110
110
110
-33
