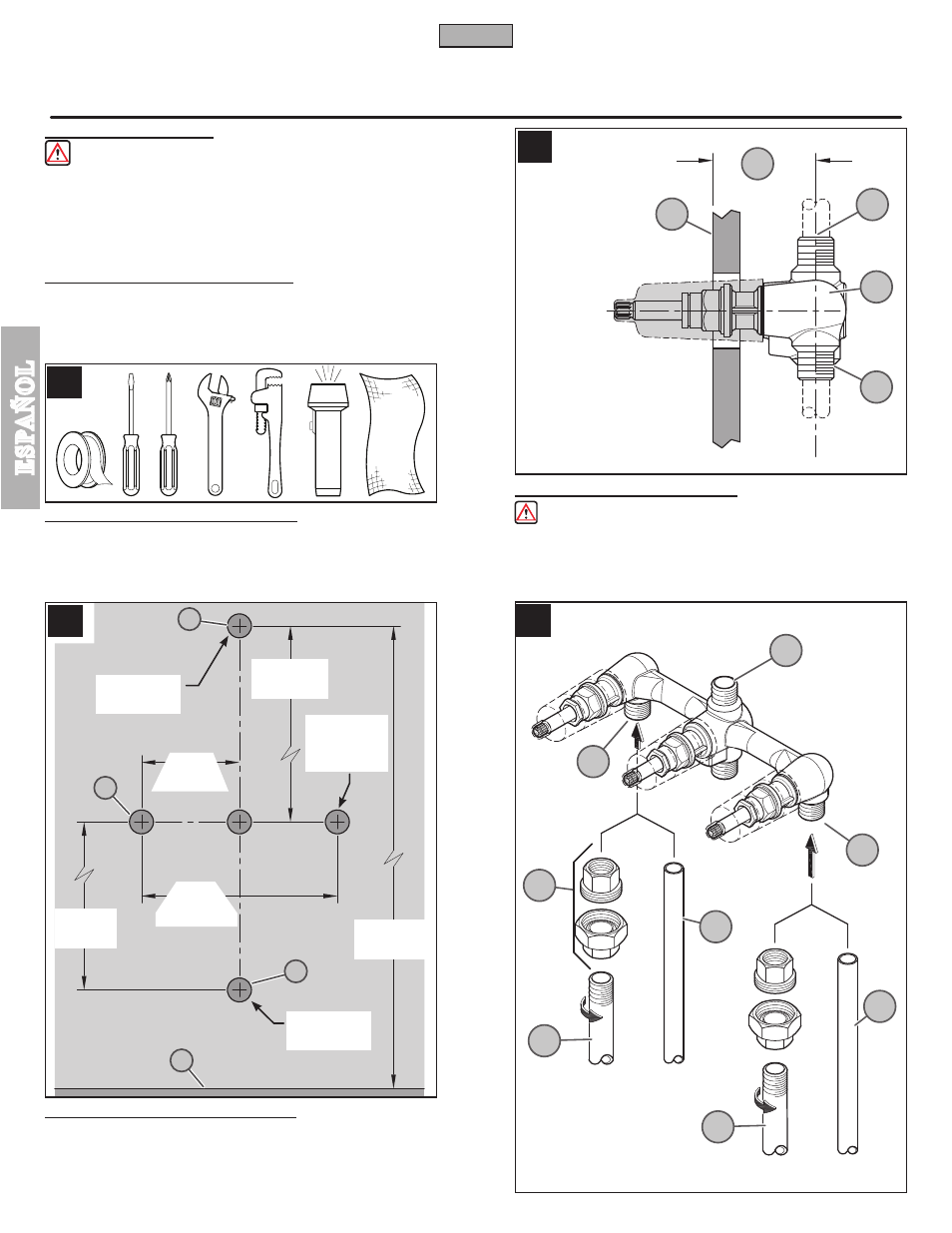

Gracias por haber comprado este producto Price Pfister. Todos los productos Price Pfister están diseñados cuidadosamente y son sometidos a

pruebas en la fábrica para ser utilizados sin problemas bajo condiciones normales. Este producto es fácil de instalar con herramientas básicas

y nuestras instrucciones ilustradas fáciles de seguir. Si tiene alguna pregunta sobre este producto, llame al 1-800 Pfaucet (1-800-732-8238).

1 ANTES DE PROCEDER

ADVERTENCIA: Antes de proceder, lea completamente todas las instrucciones.

Price Pfister recomienda llamar a un profesional si no se está seguro acerca de cómo

instalar este producto.

Este producto debe instalarse de acuerdo a los códigos de plomería y de construcción

locales y estatales.

Se requiere una presión mínima de agua de 20 PSI [137.8 kPa] para obtener un

rendimiento óptimo.

2 CIERRE EL SUMINISTRO DE AGUA

Localice las tuberías de entrada del agua y cierre las válvulas de suministro. Éstas generalmente

se encuentran cerca del medidor de agua. Si se trata de un reemplazo de la válvula, quite la

válvula vieja y limpie completamente la superficie de montaje. Alinee y ajuste las tuberías de

suministro de agua hasta lograr las dimensiones recomendadas. Si se trata de una construcción

nueva, instale las tuberías de suministro de agua usando las dimensiones recomendadas.

3 HERRAMIENTAS RECOMENDADAS

Para la instalación en cañerías de hierro:

● Cinta para plomería PTFE o sello para roscas

● Destornillador plano

● Destornillador en cruz

● Llave ajustable

● Llave para tuberías

● Linterna de mano

● Paño

Para cobre soldado e instalaciones no estándar, podrían necesitarse otras herramientas.

5 CÓMO INSTALAR LA VÁLVULA

PRECAUCIÓN: Asegúrese de colocar el cuerpo de la válvula (5A) correctamente

en la pared, con las entradas (5E) señalando hacia abajo.

La profundidad (5B) para el cuerpo de la válvula en la pared se mide desde el centro

de la salida de la ducha (5D) hasta la superficie de la pared acabada (5C). La distancia

mínima (5B) es de 1

7

/

16

pulg. [37 mm]. y la distancia máxima es de 2

1

/

8

pulg. [54 mm].

4 DIMENSIONES DE LOS AGUJEROS

A- Ubicación del cabezal de la ducha. B- Ubicación de la válvula para la ducha.

C- Ubicación del surtidor D- Piso acabado

Los agujeros del surtidor de la bañera y de salida de la ducha sean de 1 1/4 pulg.(32

mm) de diámetro. Los agujeros de el cuerpo de la válvula sean de 1 3/4 pulg.(44 mm)

de diámetro.

6

CALIENTE

FRÍA

C

D

B

A

78 pulg

(1981 mm)

50 pulg

(1270 mm)

8 pulg

(203 mm)

1

1

/

4

pulg DIA

(32 mm DIA)

1

1

/

4

pulg DIA

(32 mm DIA)

1

3

/

4

pulg DIA

(45 mm DIA)

3 Lugares

4 pulg

(102 mm)

8 pulg

(203 mm)

PISO

5A

5E

5B

5D

5C

6A

6A

6B

6E

6C

6C

6D

6D

A

A

B

B

1

7

/

16

a 2

1

/

8

pulg

(37 mm -54 mm)
