3B SCIENTIFIC® PHYSICS



1

Table de forces U52004


Instructions d'utilisation

01/10 ALF

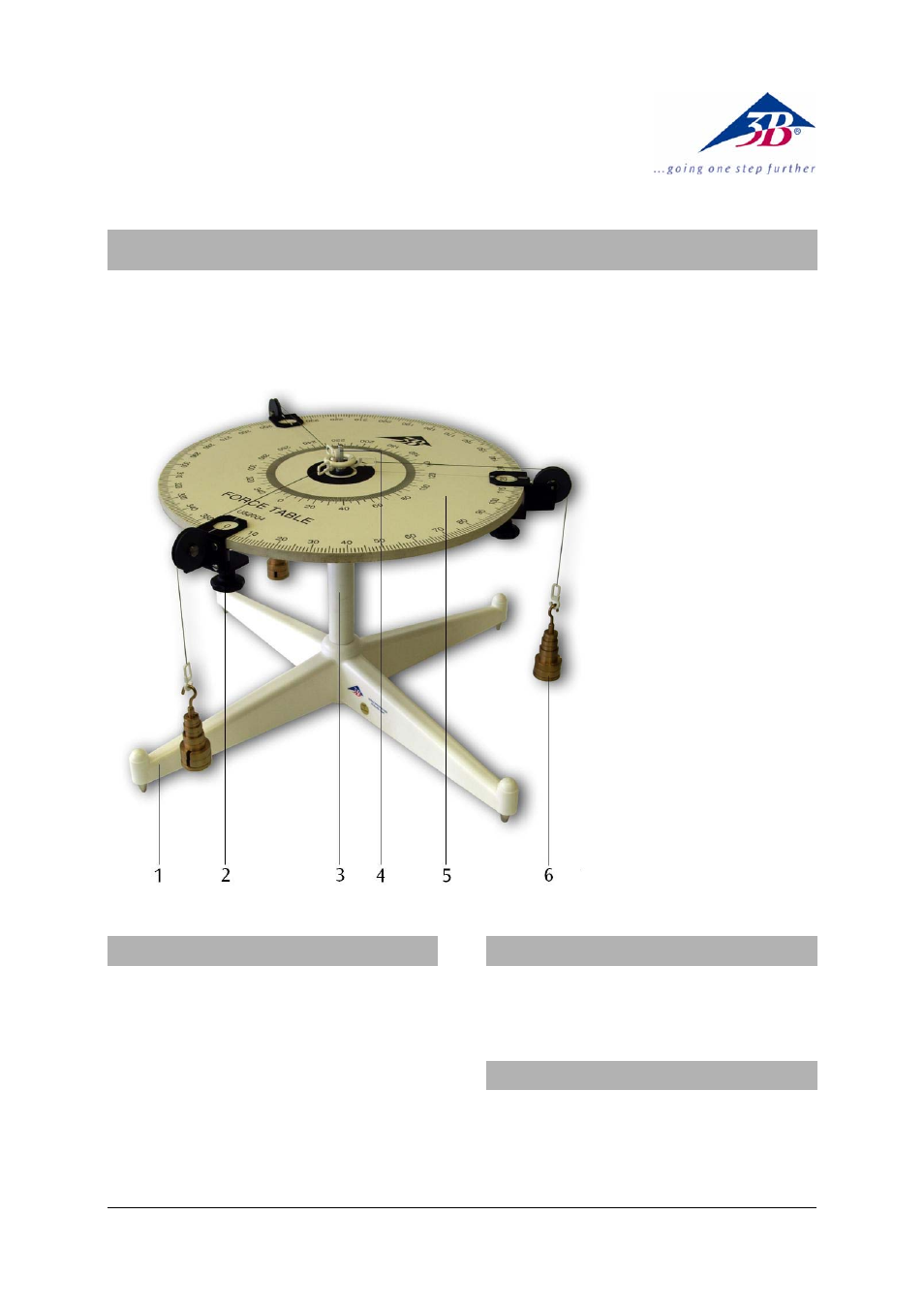

1 Pied
2 Fixations avec galets de renvoi
3 Barre du milieu
4 Support pour cordes
5 Plaque de travail
6 Suspensions avec poids à fente

1. Description

La table de forces permet de démontrer que la
force est une grandeur vectorielle et d’effectuer
une étude quantitative sur la composition et la
décomposition de forces.

La table de forces est constitué d’une plaque de
travail circulaire montée sur un pied stable avec
une double graduation angulaire. Des poids sont
accrochés à des cordes par des crochets sur trois
galets de renvoi à fixations. Les trois jeux de poids
à fente, laiton, comprennent chacun 2x 5 g, 2x 10
g, 2x 20 g et 2x 50 g poids ainsi qu’une suspension
de poids de 50 g.

2. Caractéristiques techniques

Dimensions :

env. 300 mm, x Ø 390 mm

Graduation :

0° à 360°, en pas de 1°

Masse :

env. 3 kg


3. Principe

Les forces sont des grandeurs vectorielles. Aussi la
force résultante de deux forces agissant sur un
point ne peutelle pas être déterminée uniquement
à partir de ses grandeurs, il faut également tenir
compte de sa direction. La résultante de deux ou
