3B SCIENTIFIC® PHYSICS
1
Mesa de fuerzas U52004
Instrucciones de uso
01/10 ALF

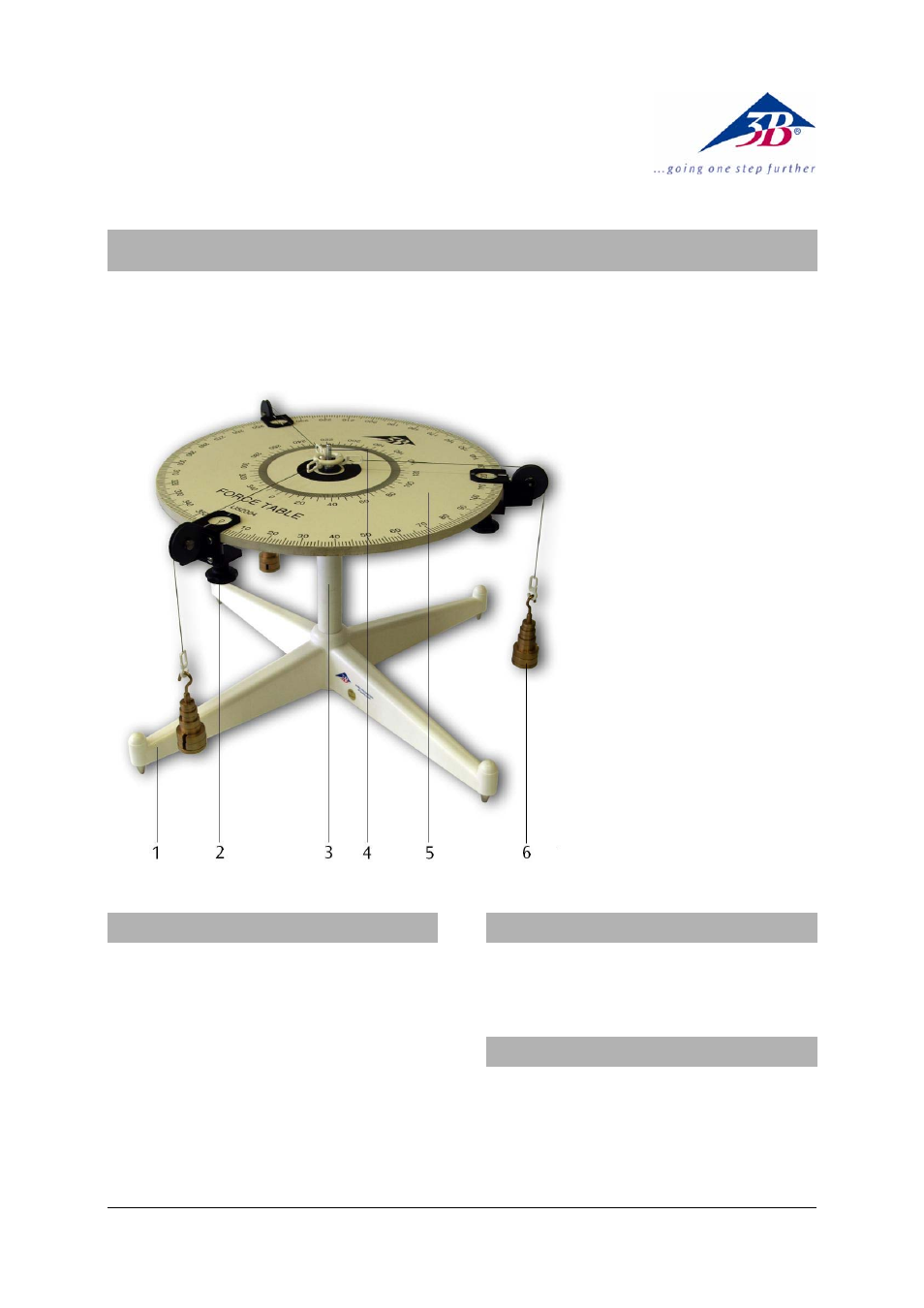

1 Base
2 Sujetadores co poleas
3 Varilla
central
4 Soporte para cordones
5 Placa de trabajo
6 Colgador de pesas con pesas
ranuradas
1. Descripción
La mesa de fuerzas se utiliza para demostrar que la
fuerza es una dimension vectorial, así como para el
estudio cuantitativo de la unión y descomposición
de fuerzas.
La mesa de fuerzas se compone de una placa de
trabajo circular, apoyada sobre una base estable,
con doble escala de división angular. Sobre las tres
poleas de inversión, con soportes de sujeción, se
colgarán pesas de cordones con ganchos. Los tres
juegos de pesas ranuradas, de latón, están com-
puestos, cada uno, de 2 pesas de 5 g, 2 de 10 g, 2
de 20 g y 2 de 50 g, así como de un colgador de
pesas de 50 g.
2. Datos técnicos
Dimensiones: aprox. 300 mm x 390 mm Ø
Escala: de 0 a 360°, con divisiones de 1°
Peso: aprox. 3 kg
3. Principio
Las fuerzas son magnitudes vectoriales. Es por ello
que una fuerza resultante de dos fuerzas, que ac-
túan sobre un punto, no puede medirse sólo a
partir de su dimensión, sino que también hay que
tener en cuenta su dirección. La fuerza resultante
de dos o más fuerzas que actúan sobre un mismo
