3B SCIENTIFIC® PHYSICS
1
Mesa de forças U52004
Manual de instruções
01/10 ALF

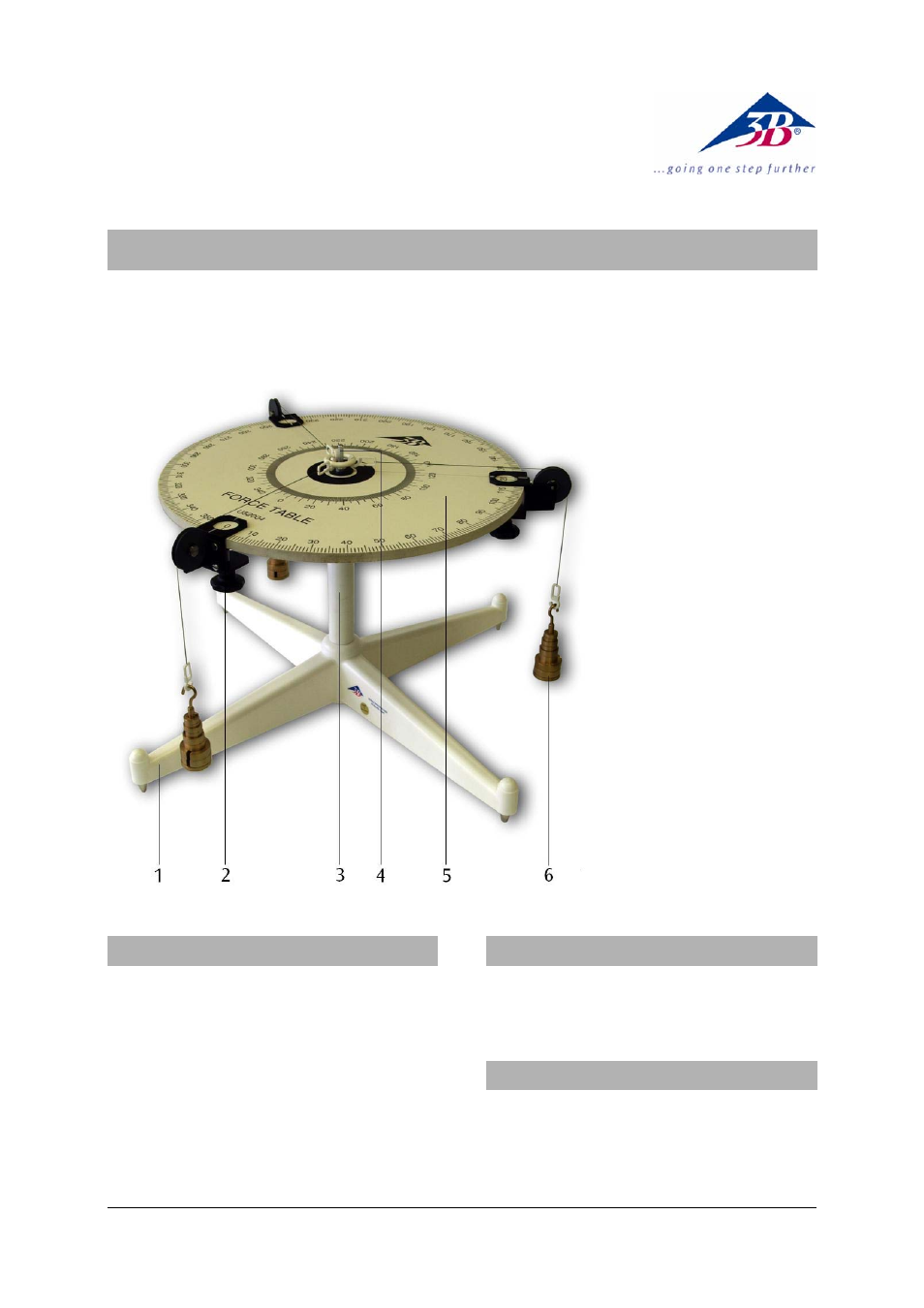

1 Pé
2 Pinças com polias de desvio
3 Barra
central
4 Suporte para corda
5 Placa de trabalho
6 Suspensório para pesos com
pesos de entalhe
1. Descrição
A mesa de forças serve para a comprovação que a
força é uma magnitude vetorial assim como para a
análise quantitativa da composição e
decomposição de forças.
A mesa de forças consiste numa placa de trabalho
circular sobre um pé estável com escala dupla da
divisão angular. Por sobre as três polias de desvio
com pinças de fixação são pendurados pesos com
ganchos em cordas. Os três conjuntos de pesos de
entalhe de latão consistem em pesos de 2x 5 g, 2x
10 g, 2x 20 g e 2x 50 g cada um, assim como um
suspensório de pesos de 50 g.
2. Dados técnicos
Dimensões: aprox. 300 mm x 390 mm Ø
Escala: 0 até 360° com divisão de 1°
Massa: aprox. 3 kg
3. Princípio
Forças são magnitudes vetoriais. Por isso, a força
compensatória resultante de duas forças agindo
num mesmo ponto, não pode ser determinada só
pelas suas magnitudes, mas também devem ser
levadas em consideração as suas direções. A
