MAX6972/MAX6973

16-Output PWM LED Drivers

for Message Boards

_______________________________________________________________________________________

7

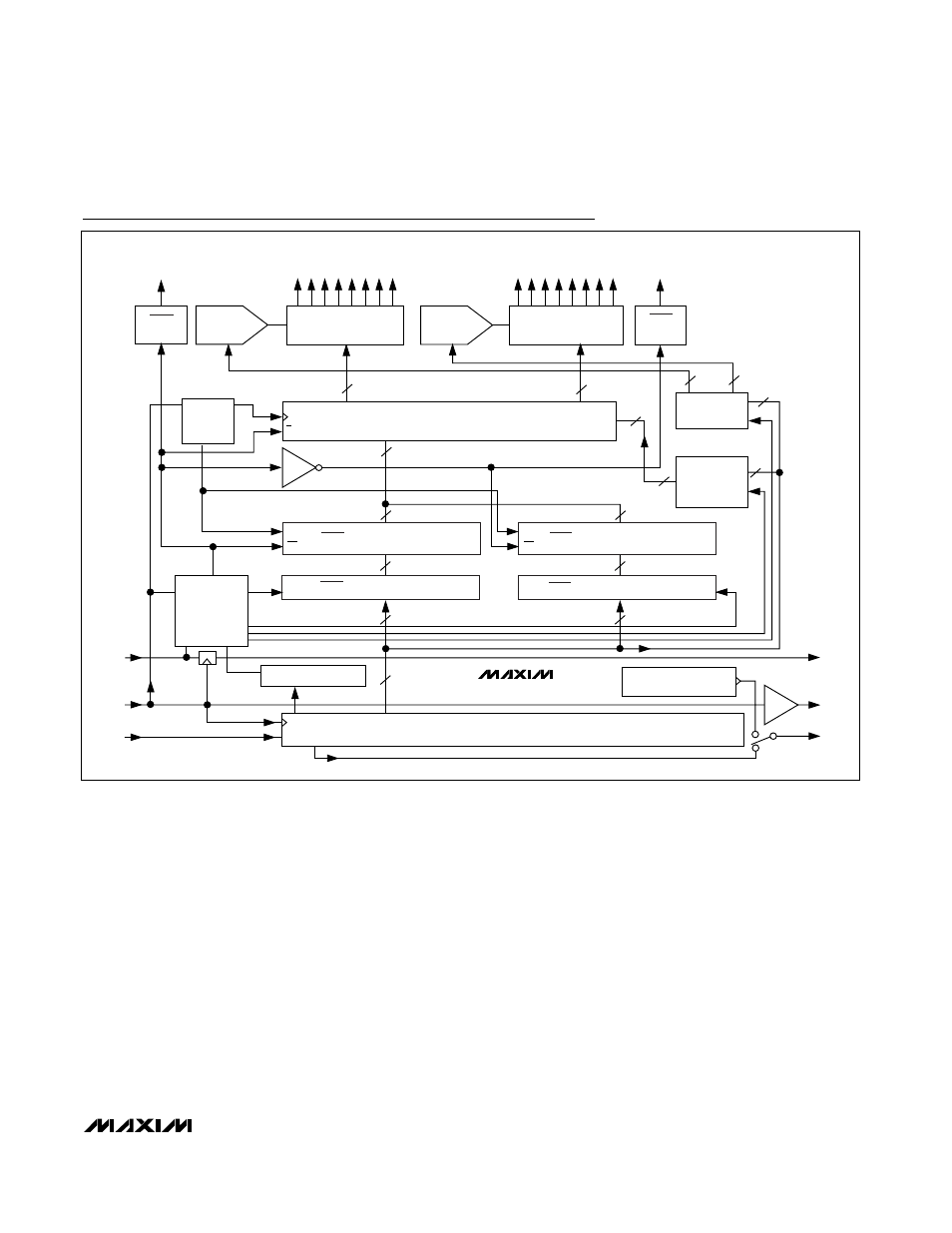

MAX6973 Block Diagram

MUX1

OUTPUT

MUX0

OUTPUT

Y LED DRIVERS

Y7–Y0

I

SET

EXT. PNP

8-BIT

Y CALDAC

Z LED DRIVERS

Z0–Z7

CALIBRATION

DATA LATCH

GLOBAL-

INTENSITY

DATA LATCH

PWM

COUNTERS

SYNC

CONTROL

SYNC DETECT

24-BIT NEW HEADER

SHIFT REGISTER

5/3-BIT GLOBAL-INTENSITY PDM MODULATOR

14-BIT INDIVIDUAL PWM MODULATOR

8

I

SET

8-BIT

Z CALDAC

Y LED OUTPUT

Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y0

Z LED OUTPUT

Z7 Z6 Z5 Z4 Z3 Z2 Z1 Z0

8

8

0/1

8

5

5

224

224

224

224

224

224

224

224

16

5

MUX0 PIXEL PWM OLD DATA LATCH

MUX1 PIXEL PWM OLD DATA LATCH

LOAD

OE

LOAD

OE

MUX0 PIXEL PWM NEW DATA LATCH

MUX1 PIXEL PWM NEW DATA LATCH

224-BIT DATA SHIFT REGISTER

EN

CLKI

DIN

EN

DOUT

CLKO

LOADO

D

Q1

LOADI

EXT. PNP

MAX6973
