PMBus 5-Channel Power-Supply Manager

and Intelligent Fan Controller

MAX34441

42

If an error occurs while the device is attempting to write or clear the NV_FAULT_LOG, the device sets the CML bit in
STATUS_BYTE and STATUS_WORD; no bits are set in STATUS_CML. ALERT is asserted (if enabled in MFR_MODE).
See Figure 5.
USER NOTE: V

DD

must be above 2.9V for the device to clear or log data into MFR_NV_FAULT_LOG.

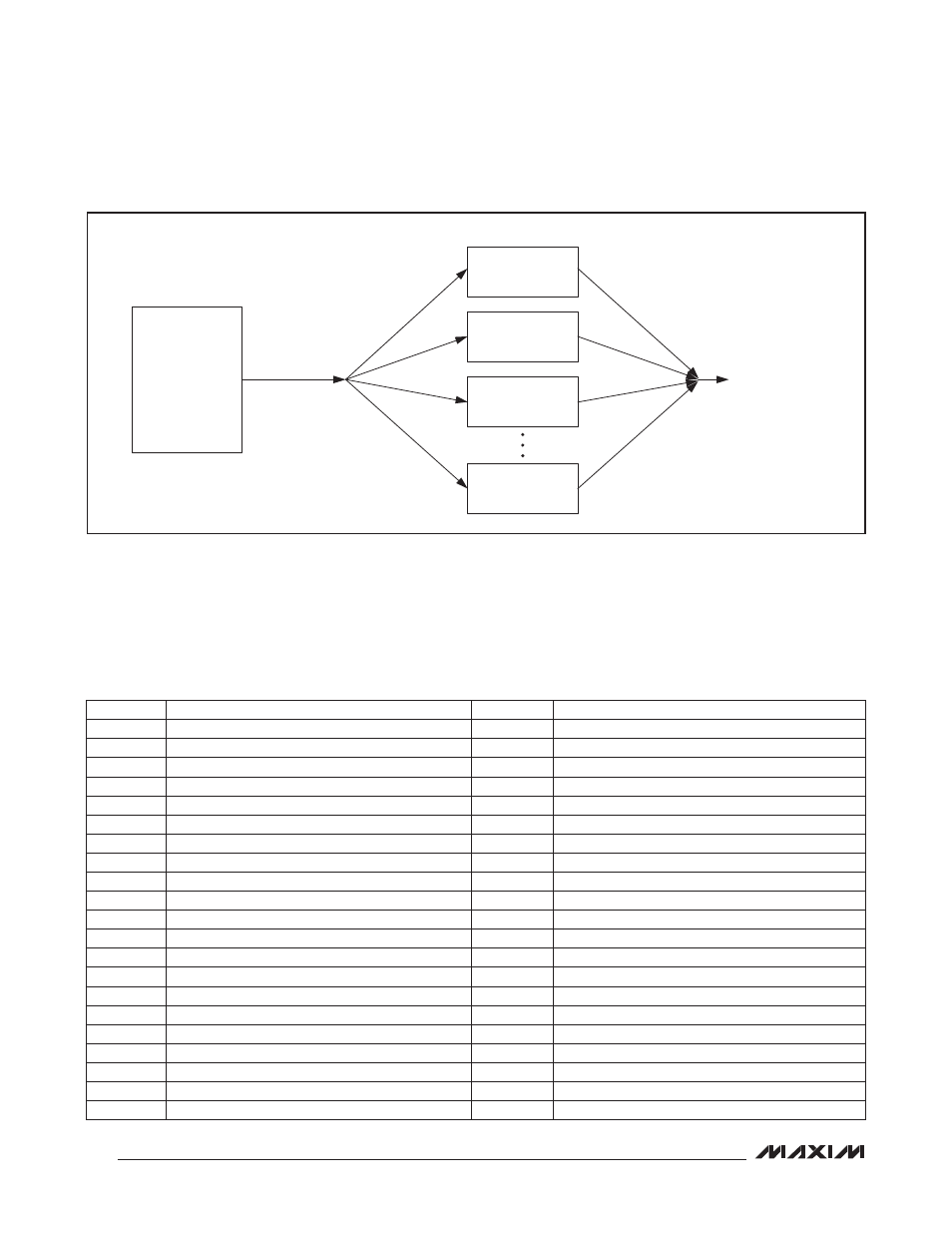

Figure 5. MFR_NV_FAULT_LOG

Table 29. MFR_NV_FAULT_LOG

FAULT LOG INDEX 0

(255 BYTES)

FAULT LOG INDEX 1

(255 BYTES)

FAULT LOG INDEX 2

(255 BYTES)

STATUS VOLTAGE

CURRENT

TEMPERATURE

FAN SPEED

RAM

FLASH

EACH FAULT IS WRITTEN INTO

THE NEXT FAULT LOG

EACH COMMAND READ

ACCESSES THE NEXT FAULT LOG

FAULT OCCURENCE

FAULT LOG INDEX 14

(255 BYTES)

MFR_NV_FAULT_LOG

BYTE

PARAMETER

BYTE

PARAMETER

0

00h/FAULT_LOG_INDEX

128

READ_VOUT Index = 3, Page 2

2

FAULT_LOG_COUNT

130

READ_VOUT Index = 3, Page 3

4

MFR_TIME_COUNT (LSW)

132

READ_VOUT Index = 3, Page 4

6

MFR_TIME_COUNT (MSW)

134

RESERVED (0000h)

8

STATUS_BYTE/STATUS_CML

136

READ_VOUT Index = 4, Page 0

10

STATUS_WORD

138

READ_VOUT Index = 4, Page 1

12

STATUS_VOUT Pages 0/1

140

READ_VOUT Index = 4, Page 2

14

STATUS_VOUT Pages 2/3

142

READ_VOUT Index = 4, Page 3

16

STATUS_VOUT Page 4/00h

144

READ_VOUT Index = 4, Page 4

18

STATUS_MFR_SPECIFIC Pages 0/1

146

RESERVED (0000h)

20

STATUS_MFR_SPECIFIC Pages 2/3

148

READ_VOUT Index = 5, Page 0

22

STATUS_MFR_SPECIFIC Pages 4/00h

150

READ_VOUT Index = 5, Page 1

24

STATUS_MFR_SPECIFIC Pages 6/7

152

READ_VOUT Index = 5, Page 2

26

STATUS_MFR_SPECIFIC Pages 8/9

154

READ_VOUT Index = 5, Page 3

28

STATUS_MFR_SPECIFIC Pages 10/11

156

READ_VOUT Index = 5, Page 4

30

RESERVED (0000h)

158

RESERVED (0000h)

32

STATUS_FANS_1_2/00h

160

READ_VOUT Index = 6, Page 0

34

MFR_VOUT_PEAK Page 0

162

READ_VOUT Index = 6, Page 1

36

MFR_VOUT_PEAK Page 1

164

READ_VOUT Index = 6, Page 2

38

MFR_VOUT_PEAK Page 2

166

READ_VOUT Index = 6, Page 3

40

MFR_VOUT_PEAK Page 3

168

READ_VOUT Index = 6, Page 4
