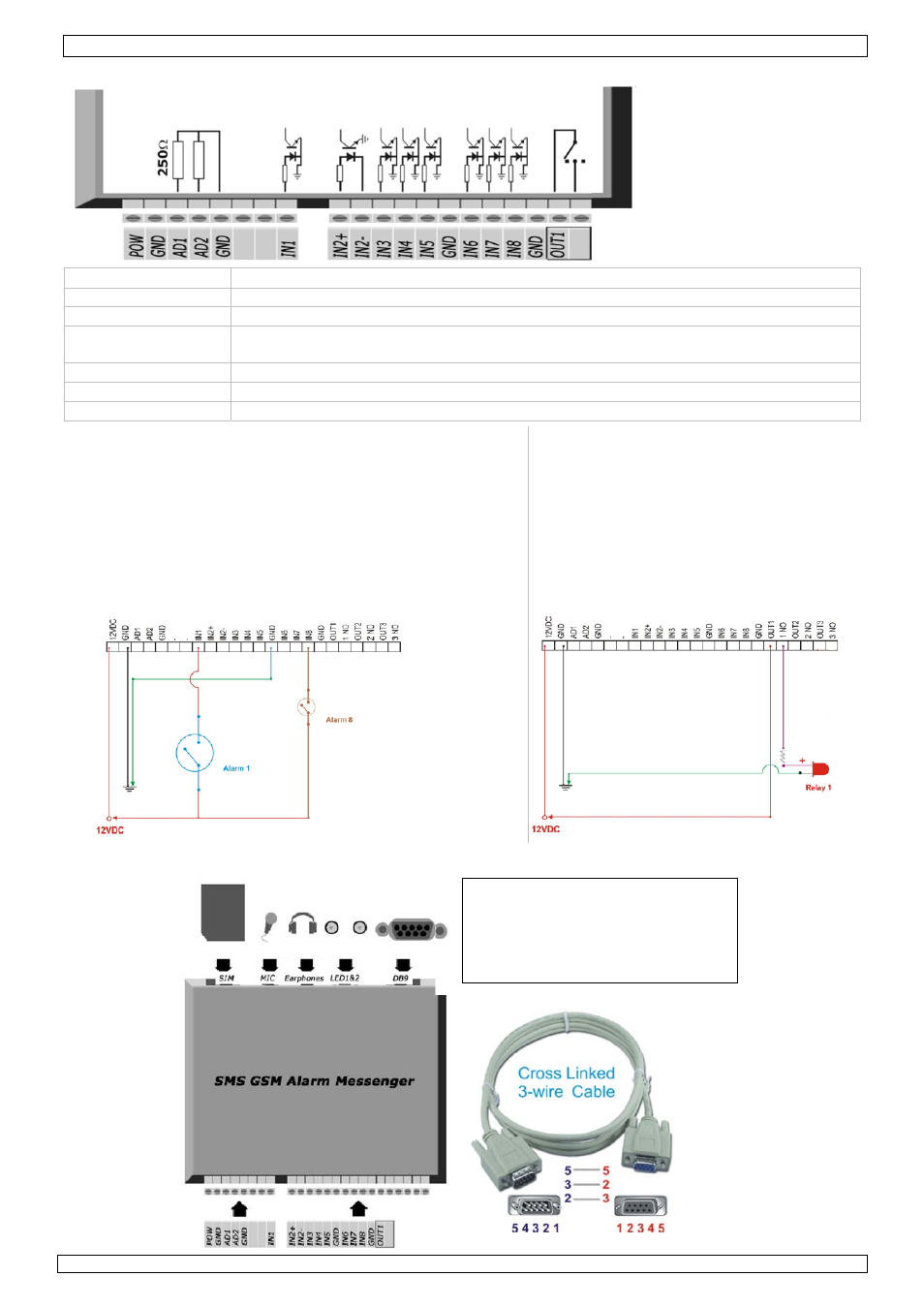

5. Umschreibung
OUT1
Steckbrücke Relaisausgang
1 2 3
▪ ▪ ▪
1-2 kurzschließen NC
2-3 kurzschließen NO
(Standard: 2-3)
POW 7~12VDC Stromversorgungseingang
GND Masse
AD1, AD2 nicht zutreffend
IN1, IN3, IN4,
IN5, IN6, IN7, IN8
12VDC Alarmeingang, 7~15mA
GND gemeinschaftliche Masse optisch isoliert
IN2+, IN2- 7~12VDC-Eingang
OUT1 Relaisausgang, max. 1A, 24VDC, 1A, 120VAC, NC/NO (ausgewählt über Steckbrücke)
Alarmeingang
• 12VDC, 7 ~ 15m, optisch isolierte Eingänge (1kΩ
Eingangswiderstand)
• 24VDC, Widerstand 1 ~ 2,2kΩ muss in Serie verwendet
werden
(a) IN1, IN3, IN4, IN5, IN6, IN7, IN8
Alarm Input: DC12V 7 ~ 15mA, GND: gemeinsch. Masse
(b) IN2+, IN2-
IN2+:DC5 ~ 12V
IN2-: Masse [nicht gemeinschaftlich mit GND]
Relaisausgang
OUT1, OUT2, OUT3:
max. 1A, 24VDC / 1A, 120VAC
NC/NO (über Steckbrücke ausgewählt)
Bemerkung: OUT2 und OUT3 nicht
verfügbar für CU2200
6. Installation
RS232 Pin-Belegung
9600bps, 8Bit, keine Parität, 1 Stop
Pin 2 RxD
Pin 3 TxD
Pin 5 GND
