CU2200 v 3-02
26.10.2012 © Velleman nv 14

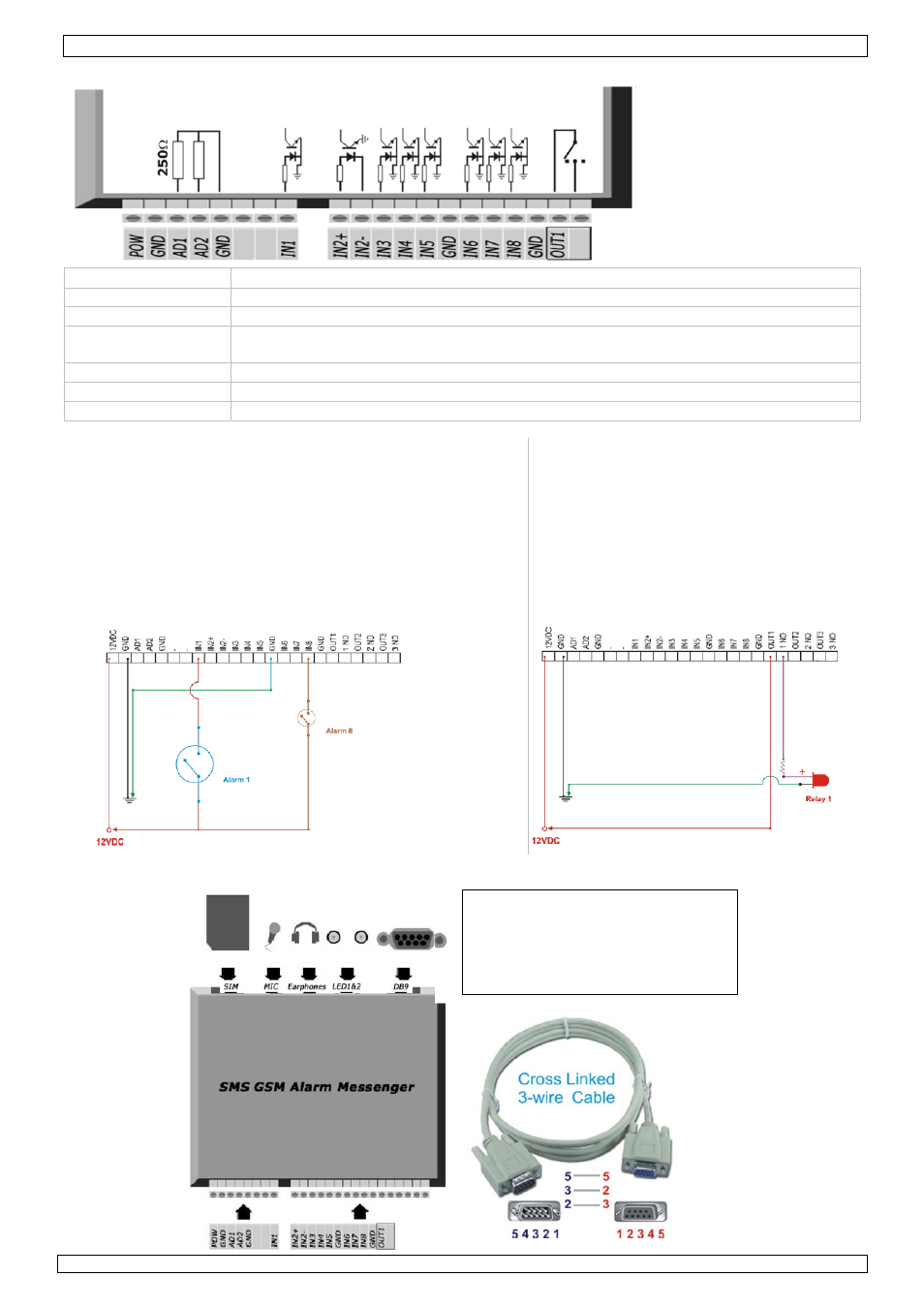

5. Omschrijving
OUT1
Jumper relaisuitgang
1 2 3
▪ ▪ ▪
1-2 kortsluiten NC
2-3 kortsluiten NO
(standaard: 2-3)
POW 7~12VDC voedingsingang
GND aarding
AD1, AD2 niet van toepassing op de CU2200
IN1, IN3, IN4,
IN5, IN6, IN7, IN8
12VDC alarmingang, 7~15mA
GND gemeenschappelijke aarding optisch geïsoleerd
IN2+, IN2- 7~12VDC ingang
OUT1 relaisuitgang, max. 1A, 24VDC, 1A, 120VAC, NC/NO (geselecteerd door jumper)
Alarmingang
• 12VDC, 7 ~ 15m, optisch geïsoleerde ingangen (1kΩ
ingangsweerstand)
• 24VDC, weerstand 1 ~ 2,2kΩ moet in serie gebruikt worden
(a) IN1, IN3, IN4, IN5, IN6, IN7, IN8
Alarm Input: DC12V 7 ~ 15mA, GND: gemeensch.
aarding
(b) IN2+, IN2-
IN2+:DC5 ~ 12V
IN2-: aarding [niet gemeenschappelijk met GND]
Relaisuitgang
OUT1, OUT2, OUT3:
max. 1A, 24VDC / 1A, 120VAC
NC/NO (geselecteerd via jumper)
Opmerking: OUT2 en OUT3 niet
beschikbaar op CU2200
6. Opstelling
RS232 penopstelling
9600bps, 8 bit, geen pariteit, 1 stop
pen 2 RxD
pen 3 TxD
pen 5 GND
