CU2200

v

3-02

26.10.2012

©

Velleman nv

36

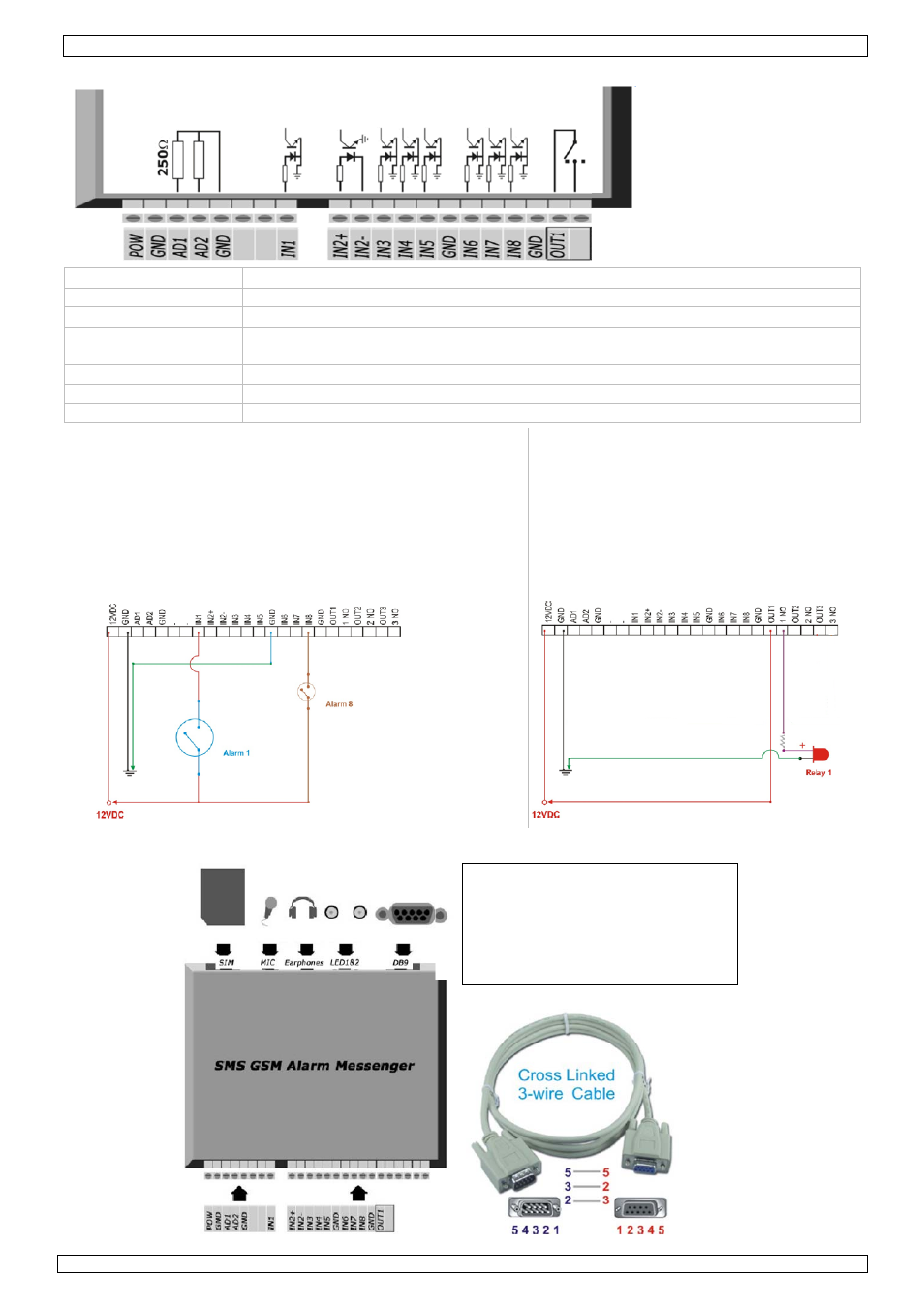

5. Descripción

OUT1


Cable de puente de la salida

relé

1 2 3

Cortocircuito entre 1-2: NC

Cortocircuito entre 2-3: NA

(por defecto: 2-3)

POW

entrada de alimentación 7~12VCC

GND

masa

AD1, AD2

no aplicable

IN1, IN3, IN4,
IN5, IN6, IN7, IN8

entrada de alarma 12VCC, 7~15mA

GND

masa común ópticamente aislada

IN2+, IN2-

entrada 7~12VCC

OUT1

salida relé, máx. 1A, 24VCC, 1A, 120VCA, NC/NO (seleccionada por cable de puente)

Entrada de alarma

• 12VCC, 7 ~ 15m, entradas ópticamente aisladas (resistencia

de entrada 1kΩ)

• 24VCC, resistencia 1 ~ 2,2kΩ se utiliza en serie

(a) IN1, IN3, IN4, IN5, IN6, IN7, IN8

Entrada de alarma: CC12V 7 ~ 15mA, GND: masa común

(b) IN2+, IN2-

IN2+: CC5 ~ 12V
IN2-: masa [no común con GND]

Salida relé

OUT1, OUT2, OUT3:

Máx. 1A, 24VCC / 1A, 120VCA

NC/NA (se seleccione por el jumper)

Nota: OUT2 y OUT3 N/A

6. Conexión

Disposición de los polos RS232

9600 bps, 8 bits, no hay paridad, 1

stop

polo 2 RxD

polo 3 TxD

polo 5 GND
