39

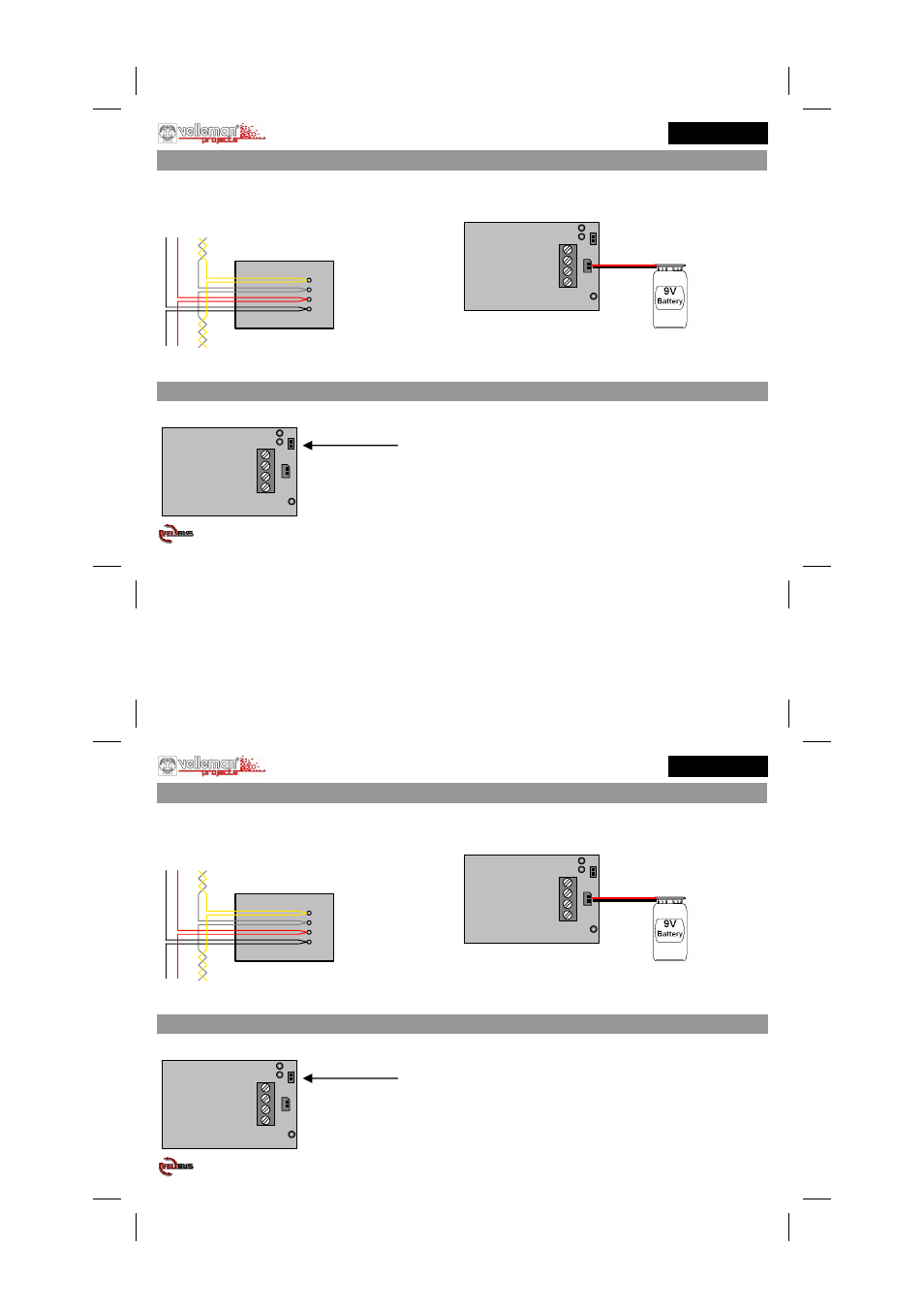

Per collegare il dispositivo agli altri moduli utilizzare un cavetto twisted pair (es. EIB 2x2x0,8mm 2 , UTP 8x0,51mm - CAT5 o altri). Se
allo stesso cavo vengono collegati molti moduli ( > 10), o se il collegamento è molto lungo (>50m), è necessario utilizzare un cavo con
sezione minima di 0,5mm². Collegare al modulo i cavetti di alimentazione 12-18Vdc (rispettando la polarità) e i cavetti della linea Velbus
(rispettando la polarità). Vedere l’esempio a pag. 2.
2. Terminazione
H
L
-
+
BUS
12V
VMB4PD
L H
-12V+ BUS
TWISTED
PAIR
(0.5mm ) 2
Se il modulo è collegato all’inizio o alla fine della linea VELBUS, è necessario inserire il jumper
‘TERM’ nella relativa sede. In tutti gli altri casi, tale jumper non deve essere utilizzato.
NOTA: nel caso in cui vengano utilizzate configurazioni di collegamento differenti (es. a stella, ad
albero, ad anello ...) è necessario utilizzare il jumper solo sull’ultimo modulo del collegamento più
lungo, e NON su tutti i moduli terminali.
Generalmente vengono utilizzate solamente 2 terminazioni.
12V Power supply
-
+
L
H
Velbus +
-
Terminazione
1. Collegamento
Collegare al modulo una batteria da 9V (mediante il cavo fornito in
dotazione) se si desidera alimentare l’orologio in caso di black-out.
Questa è necessaria solo su un modulo (vedere anche pag. 42).
12V Power supply
-
+
L
H
Velbus +
-
ITALIANO
39
Per collegare il dispositivo agli altri moduli utilizzare un cavetto twisted pair (es. EIB 2x2x0,8mm 2 , UTP 8x0,51mm - CAT5 o altri). Se
allo stesso cavo vengono collegati molti moduli ( > 10), o se il collegamento è molto lungo (>50m), è necessario utilizzare un cavo con
sezione minima di 0,5mm². Collegare al modulo i cavetti di alimentazione 12-18Vdc (rispettando la polarità) e i cavetti della linea Velbus
(rispettando la polarità). Vedere l’esempio a pag. 2.
2. Terminazione
H
L
-
+
BUS
12V
VMB4PD
L H
-12V+ BUS
TWISTED
PAIR
(0.5mm ) 2
Se il modulo è collegato all’inizio o alla fine della linea VELBUS, è necessario inserire il jumper
‘TERM’ nella relativa sede. In tutti gli altri casi, tale jumper non deve essere utilizzato.
NOTA: nel caso in cui vengano utilizzate configurazioni di collegamento differenti (es. a stella, ad
albero, ad anello ...) è necessario utilizzare il jumper solo sull’ultimo modulo del collegamento più
lungo, e NON su tutti i moduli terminali.
Generalmente vengono utilizzate solamente 2 terminazioni.
12V Power supply
-
+
L
H
Velbus +
-
Terminazione
1. Collegamento
Collegare al modulo una batteria da 9V (mediante il cavo fornito in
dotazione) se si desidera alimentare l’orologio in caso di black-out.
Questa è necessaria solo su un modulo (vedere anche pag. 42).
12V Power supply
-
+
L
H
Velbus +
-
ITALIANO
