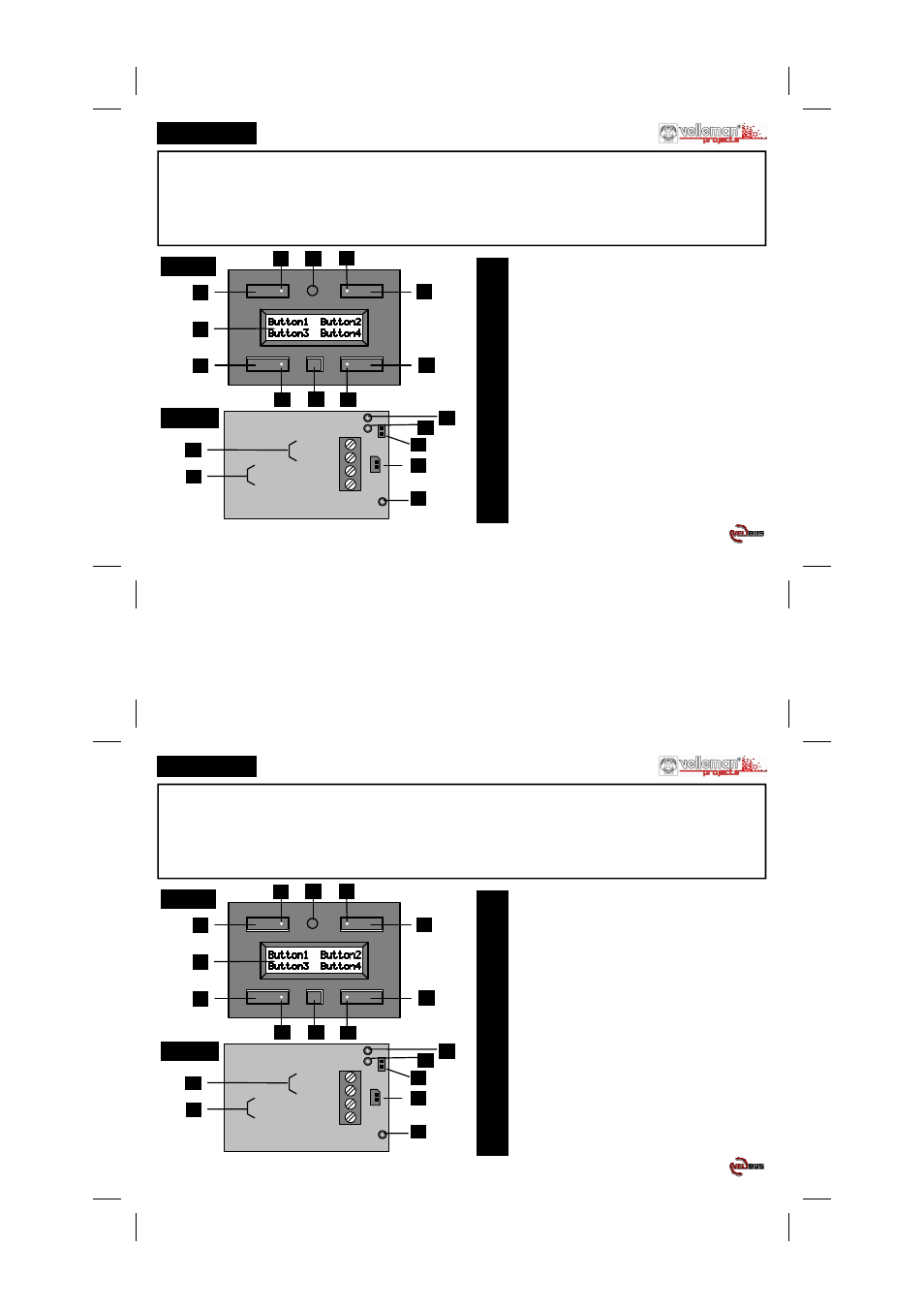

Fronte
ITALIANO
1
A
2
3 4
C
B
D 5
H
Retro
1 Pulsante 1 (5) ( ) = seconda pagina
2 Pulsante 2 (6)
3 Pulsante 3 (7)
4 Pulsante 4 (8)
5 Selezione pagina / Pulsante di configurazione
6 Terminazione
7 Velbus (rispettare la polarità)
8 Alimentazione 12Vdc ÷ 18Vdc
9 Batteria di Backup 9V (per orologio)
A Retroilluminazione/LED d’indicazione pulsante 1 (5)
B Retroilluminazione/LED d’indicazione pulsante 2 (6)
C Retroilluminazione/LED d’indicazione pulsante 3 (7)
D Retroilluminazione/LED d’indicazione pulsante 4 (8)
E LED trasmissione dati Velbus
F LED ricezione dati Velbus
G LED alimentazione Velbus
H Etichette pulsanti, 2 linee 16 caratteri (2 pagine)
I Ricevitore infrarossi per telecomando VMBIRTS
12V Power supply
-
+
L
H
Velbus +
-
6
G
F
E
7
8
9
I
La ringraziamo per aver scelto il Modulo Pulsanti e Timer per sistema Velbus.
Questo versatile pannello offre molteplici funzioni per facilitare l'uso del proprio sistema di automazione Velbus.
Controllo diretto delle uscite dei moduli tramite 4 pulsanti.
La disponibilità di 4 pulsanti anche nella seconda pagina, permette di avere a disposizione un totale di 8 comandi.
Possibilità di assegnare a ciascun pulsante un’etichetta personalizzata.
Possibilità di attivazione automatica dei pulsanti (giornaliera o settimanale).
