32

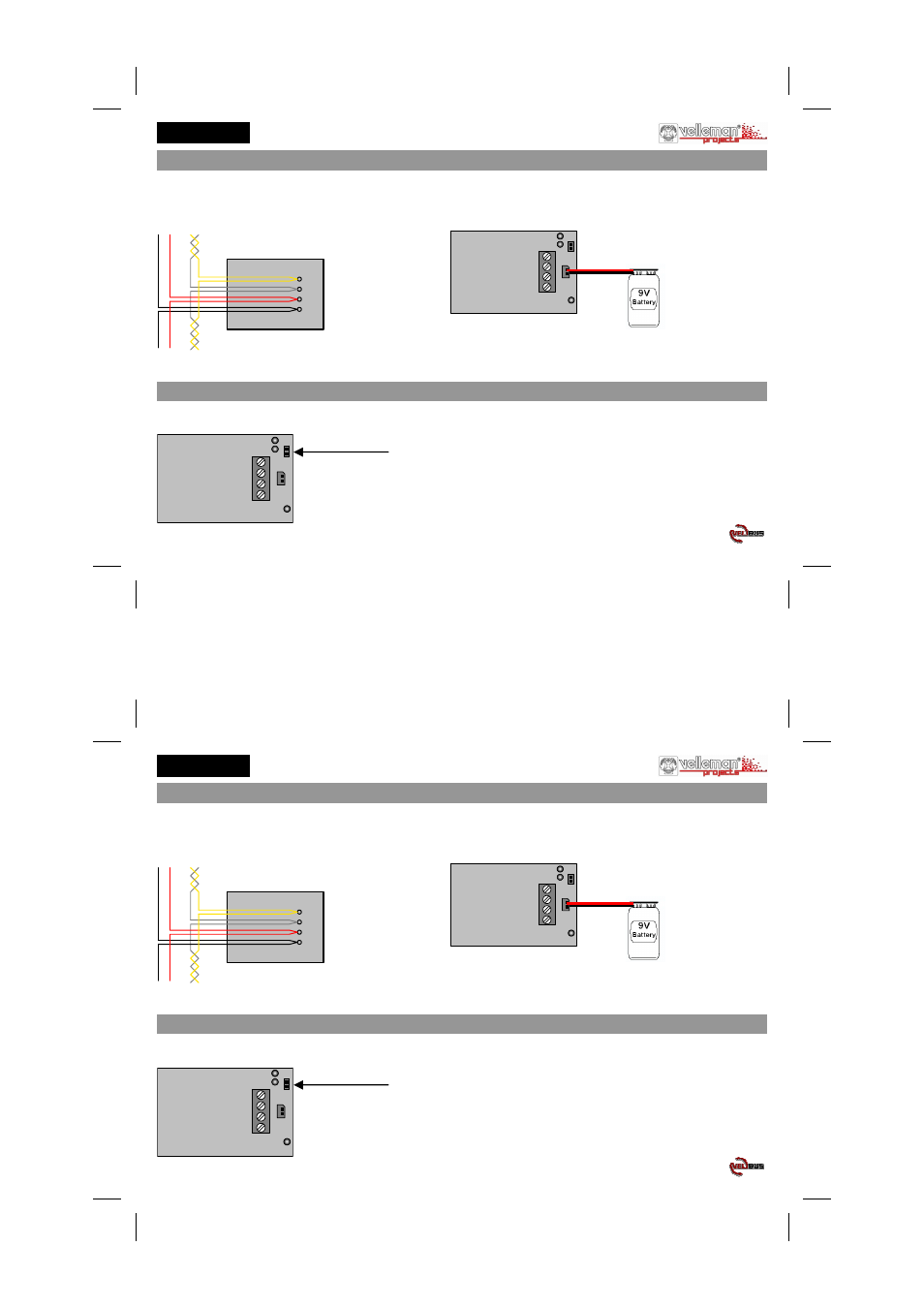

Interconecte los módulos al utilizar un cable con par trenzado (EIB 2 x 2 x 0,8mm 2 , UTP 8 x 0,51mm - CAT5 o equivalente).
Asegúrese de que el diámetro del cable sea demasiado grueso (0,5mm 2 o más) si están conectados muchos módulos (10 o más) o
en caso de conexiones muy largas (50m o más). Conecte la tensión directa 12 ~ 18 V al respetar la polaridad y conecte el bus al
módulo. Respete la polaridad (véase el esquema de conexión, página 2).
2. Terminación
H
L
-
+
BUS
12V
VMB4PD
L H
-12V+ BUS
TWISTED
PAIR
(0.5mm ) 2
Monte el jumper de terminación "TERM" en el último módulo de la interconexión Velbus. Saque el cable de puente de todos
los módulos que preceden este último módulo.
Observación: En una estructura de cableado en estrella o árbol, ponga el cable de puente sólo en
el primer módulo (p.ej. en el tablero de distribución) y en el último módulo (p.ej. el último módulo
de mando) del cable más largo.
Generalmente, se necesita sólo 2 jumpers de terminación.
Alimentación 12V
-
+
L
H
Velbus +
-
Terminación
1. Conexión
Conecte una pila de 9V (con el cable incluido) si es necesario que
el reloj siga funcionando durante un fallo de tensión. Introduzca
una pila en sólo un módulo (véase también p.35).
Alimentación 12V
-
+
L
H
Velbus +
-
ESPAÑOL
